电梯监控与电驱操作显示终端结构

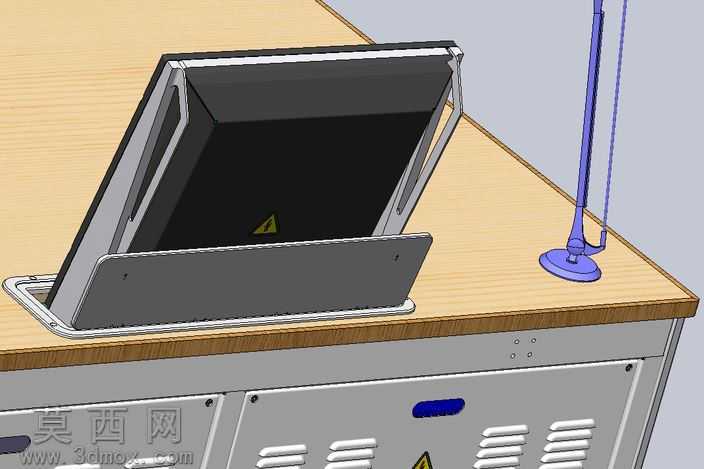

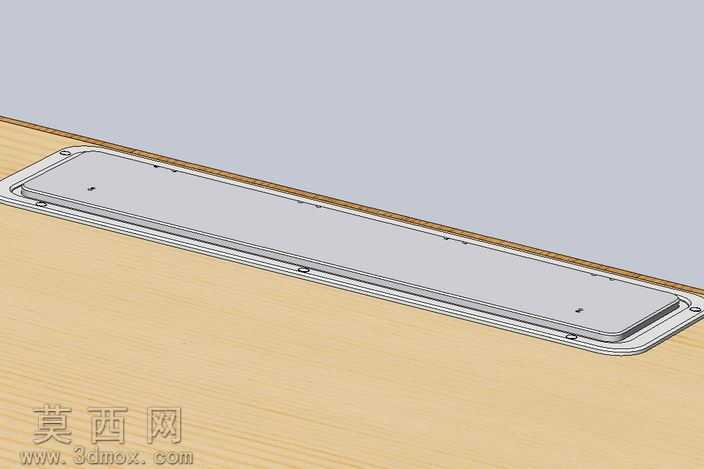

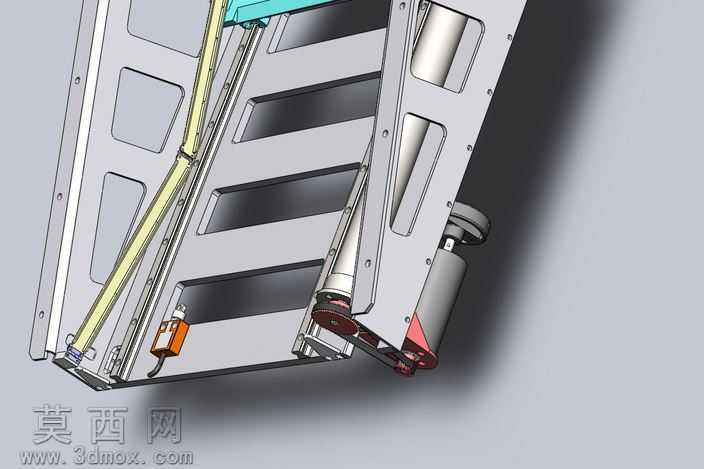

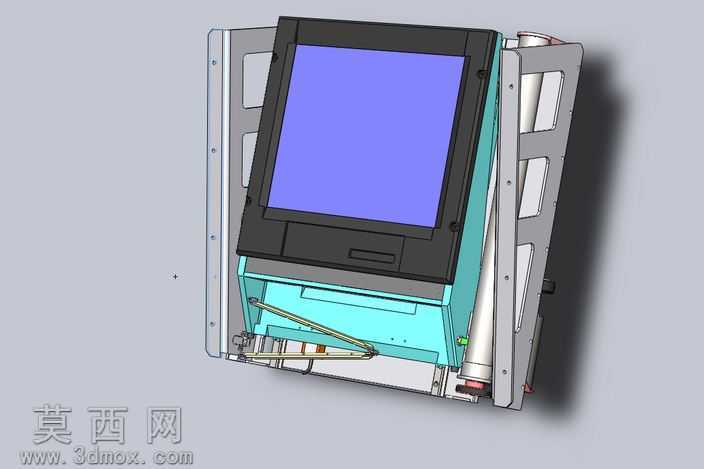

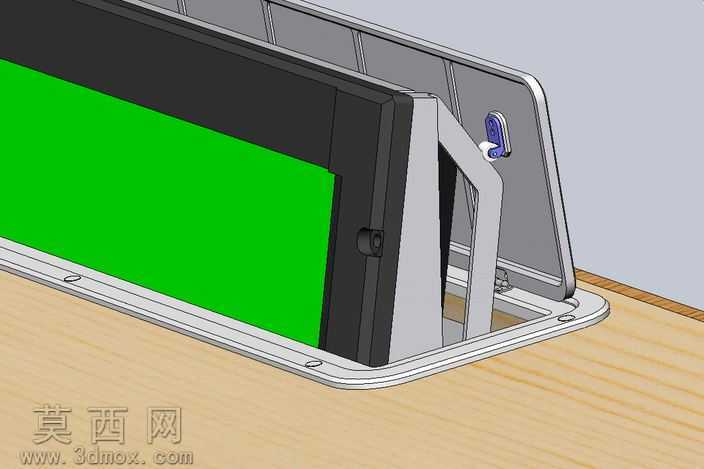

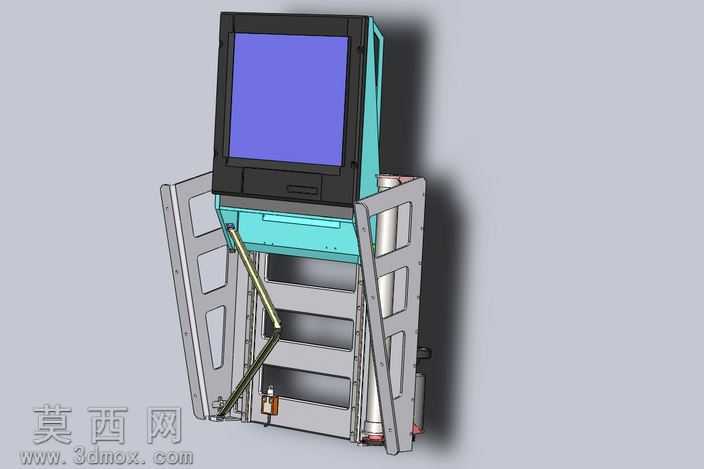

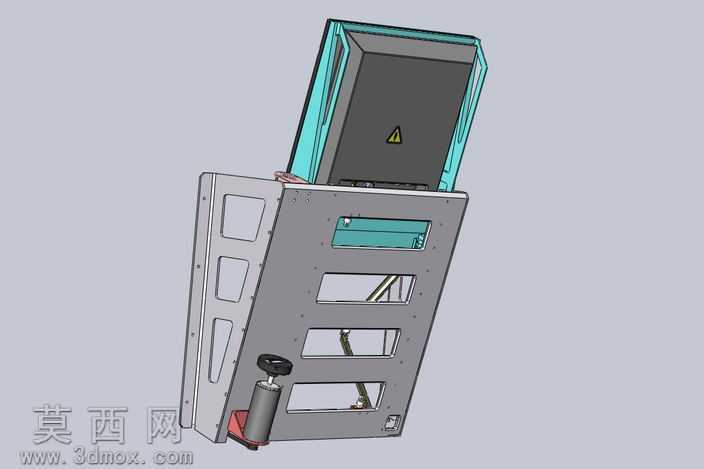

本作品为电梯配套的监控与电力驱动操作显示终端三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先从终端的核心功能布局出发，拆分出显示模组、安装支架、驱动传动组件、电气容纳腔体四大核心模块逐一建模。显示区域采用带边框包覆的矩形屏结构，建模时精准还原了屏幕边框的卡扣安装位、屏幕与后方主控腔体的连接定位柱，屏幕表面赋予哑光防眩光的玻璃材质，边框采用磨砂阻燃ABS塑料材质，通过材质参数调整还原工业级操作终端的外壳质感。两侧的安装支架采用钣金折弯结构建模，精准绘制了支架上的安装腰型孔、减重镂空槽、与电梯轿厢壁连接的固定孔位，支架材质赋予镀锌钢板的金属质感，还原钣金件的冲压折弯边角特征。终端下部的传动区域完整还原了气弹簧辅助支撑结构、螺杆传动组件，建模时对螺杆的螺纹牙型、气弹簧的活塞杆与缸体配合间隙、传动连杆的铰接点位都做了精准的参数化约束，可直观演示终端检修时的翻转开合动作轨迹；驱动部分内置的24V直流电机组件，还原了电机的安装座、输出轴与传动机构的连接配合，电机外壳赋予喷塑金属材质，传动杆件赋予镀铬亮面金属材质，不同部件的材质区分清晰，便于识别结构组成。建模过程中对所有零部件的装配干涉做了校验，确保各活动部件在开合、传动过程中无碰撞错位，内部腔体预留了电气布线、主控板安装的空间，安装支架的孔位尺寸符合电梯轿厢内嵌入式安装的通用规范。渲染阶段采用柔和的工业产品打光方案，突出各部件的结构轮廓与材质差异，阴影参数调整自然，能够清晰展现终端的整体装配关系与内部传动细节，整体建模精度满足结构验证、生产加工参考、装配演示的使用需求，完整还原了电梯操作显示终端从外部安装结构到内部传动驱动的全部设计细节，可用于电梯部件的结构优化、教学演示以及配套零部件的选型参考。
