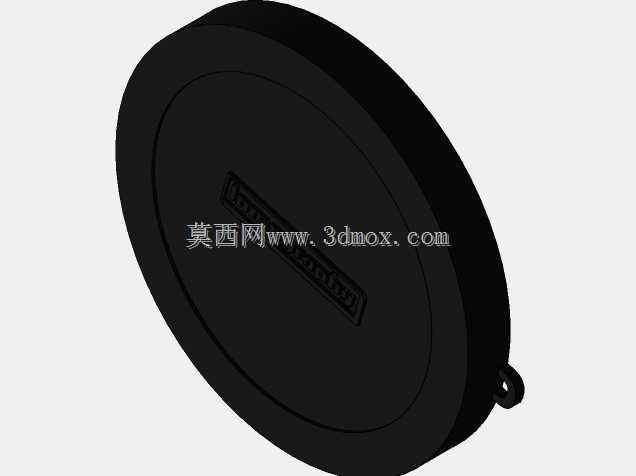

相机镜头适配透镜盖与滤镜安装组件

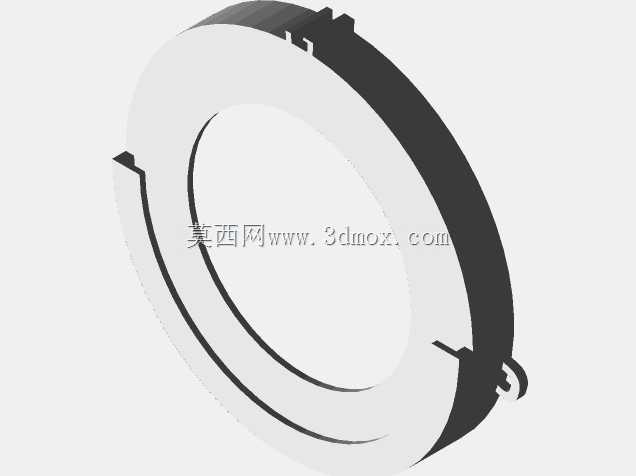

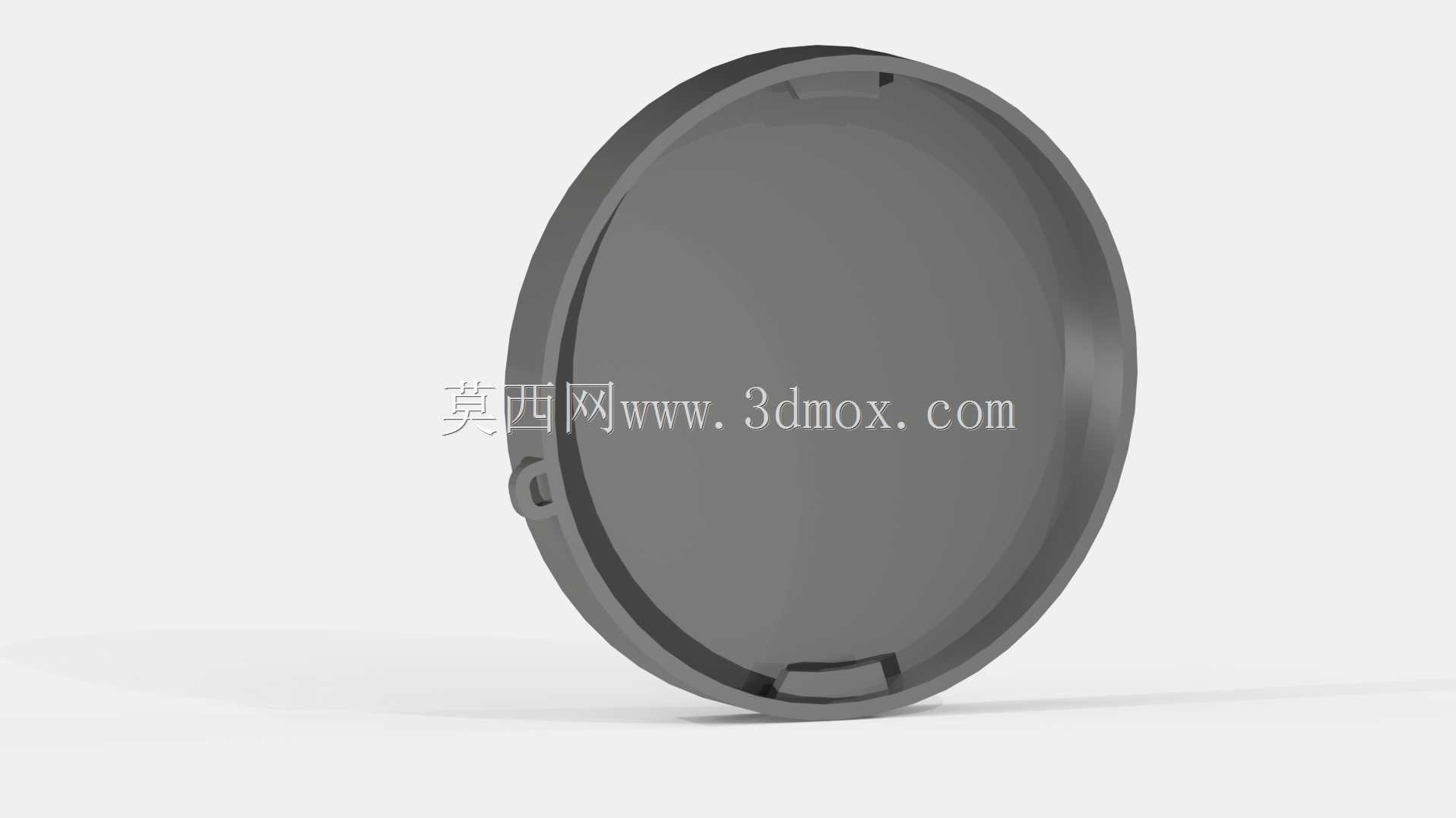

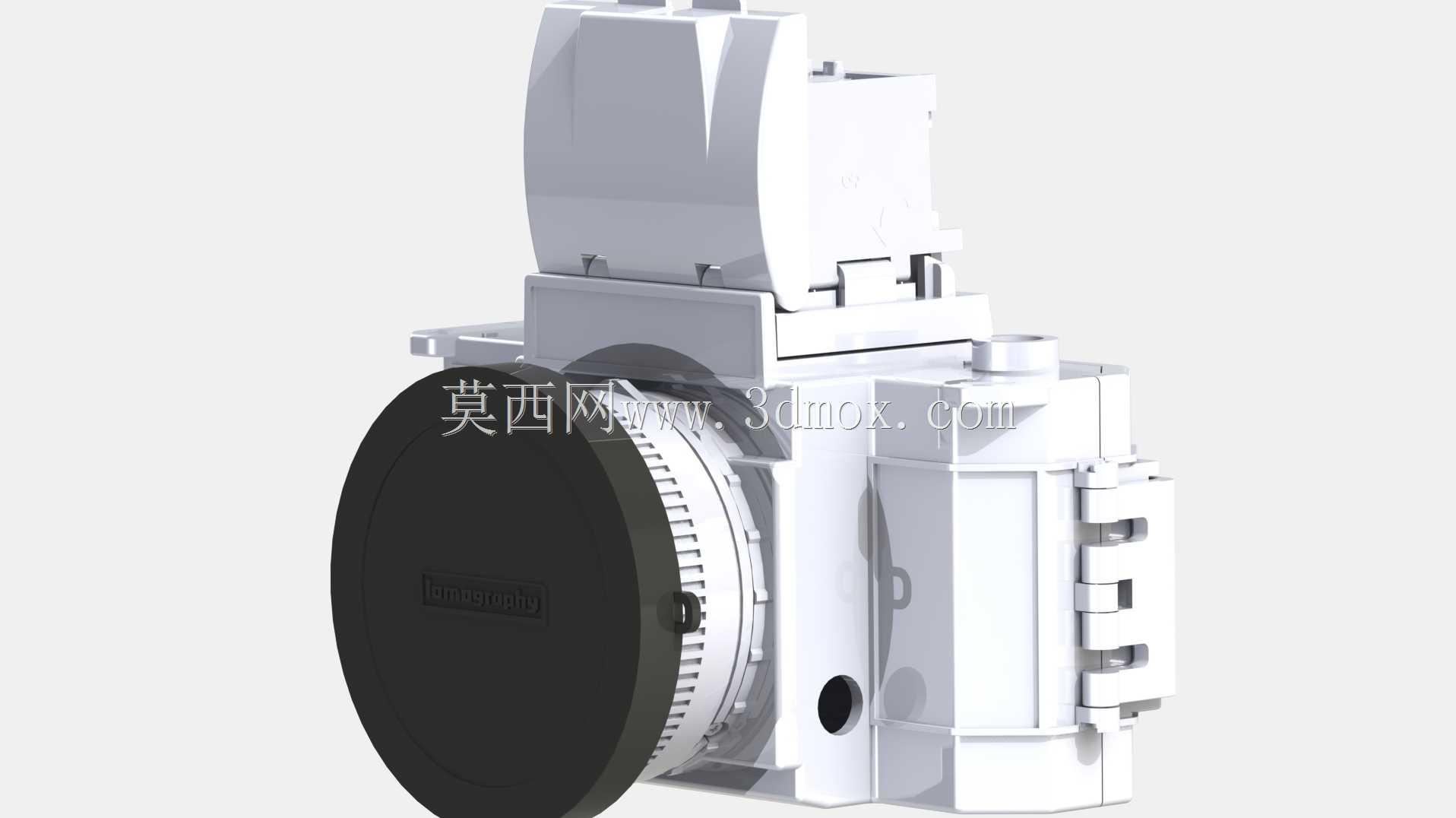

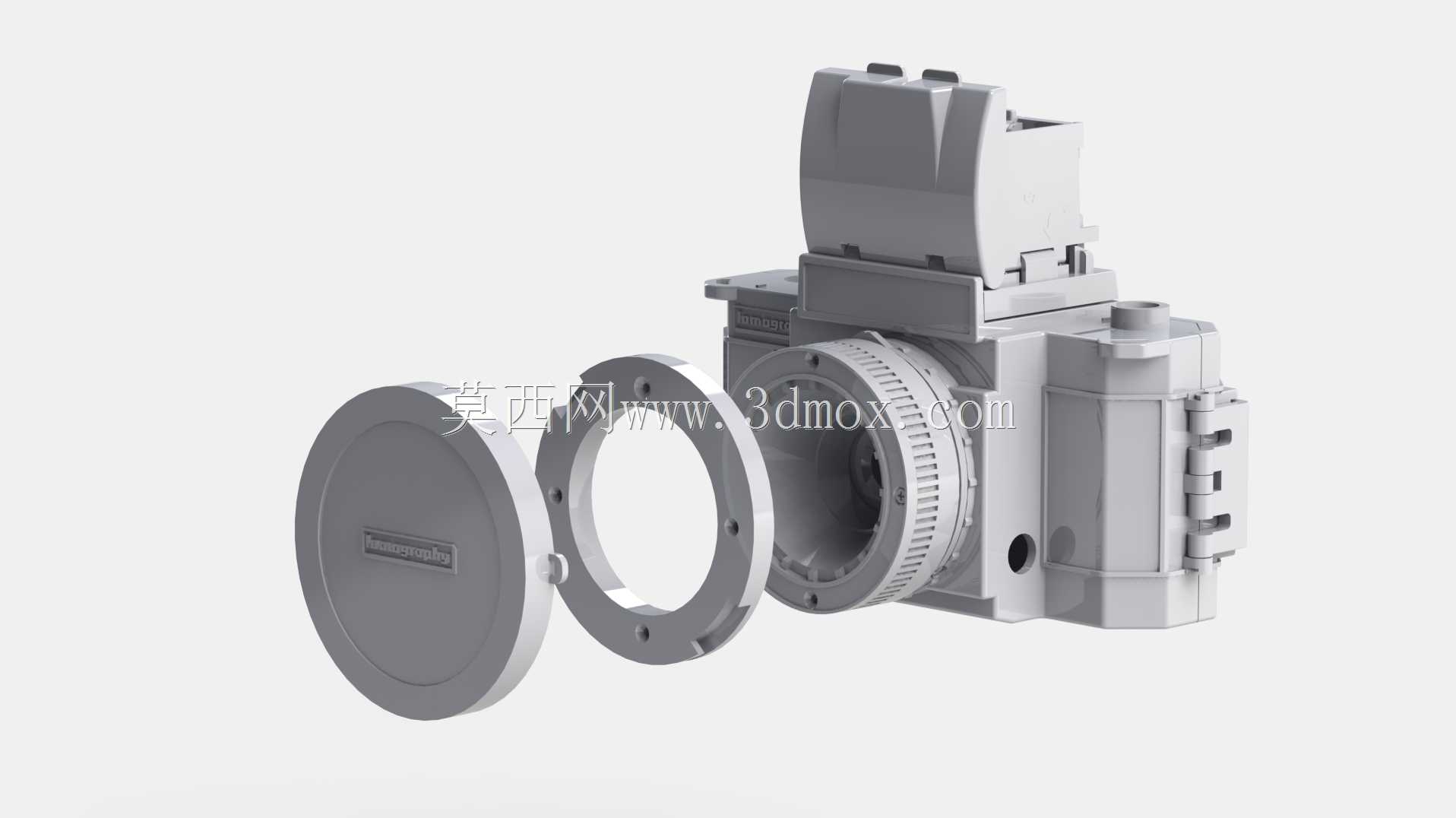

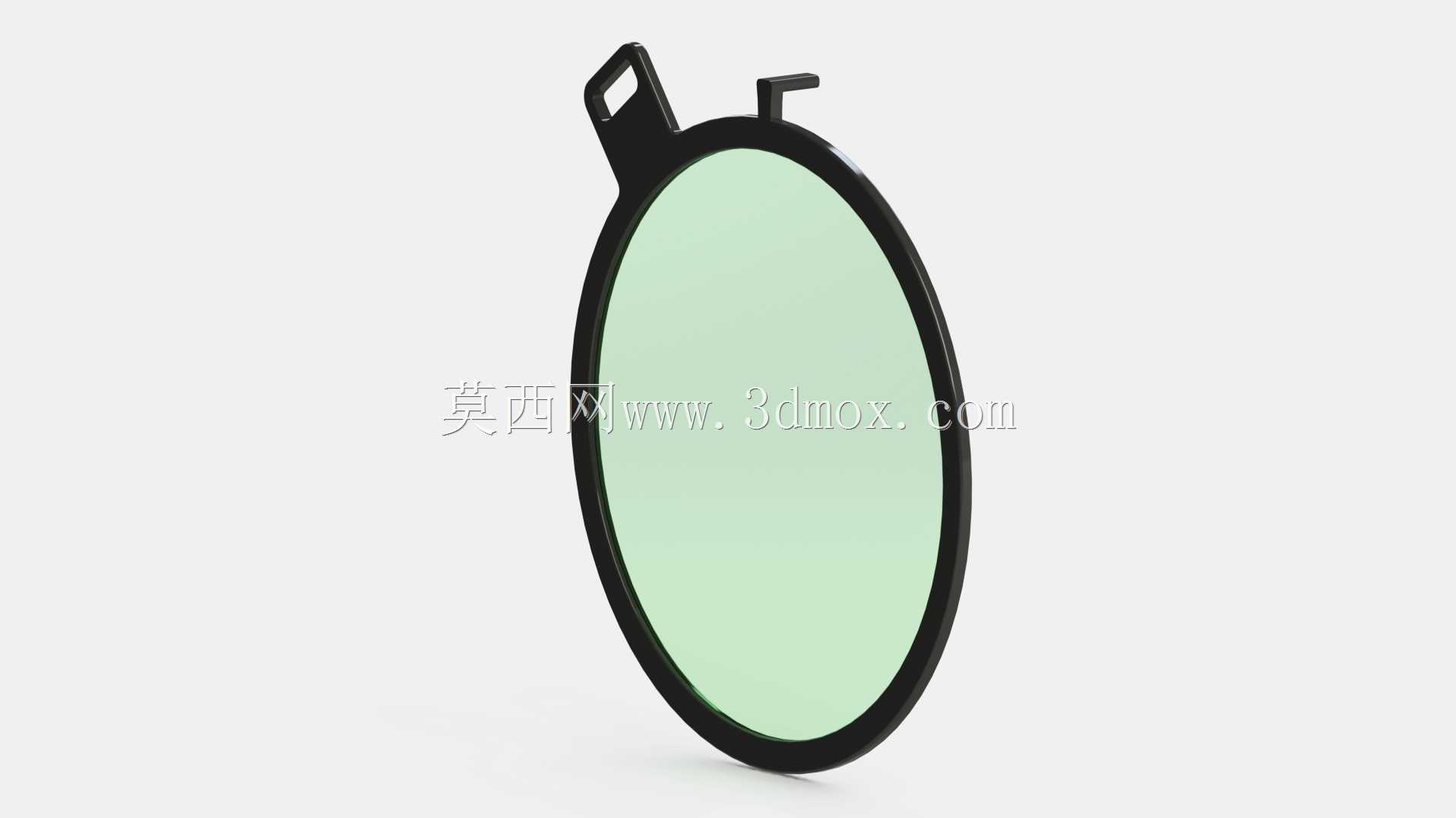

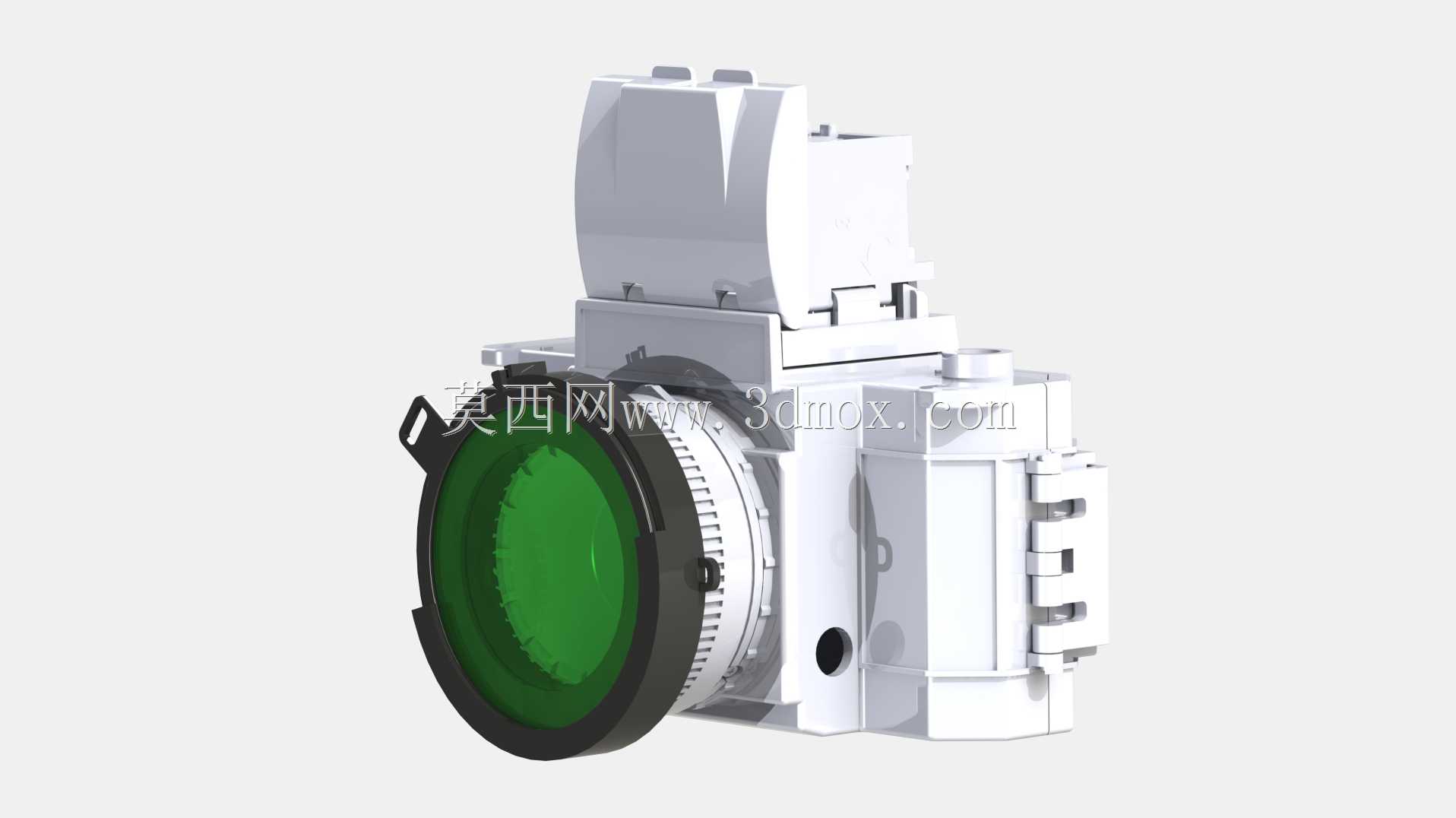

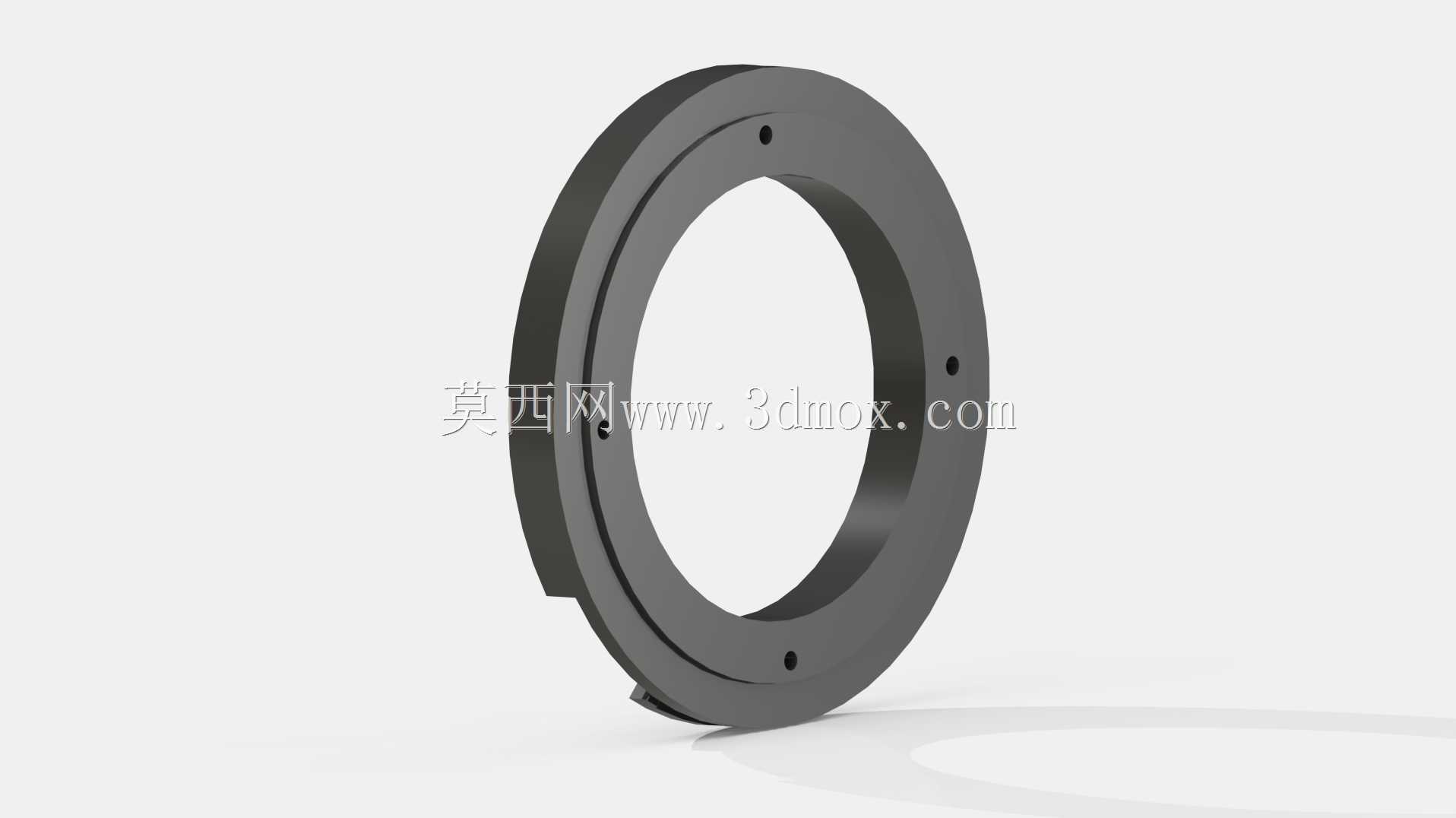

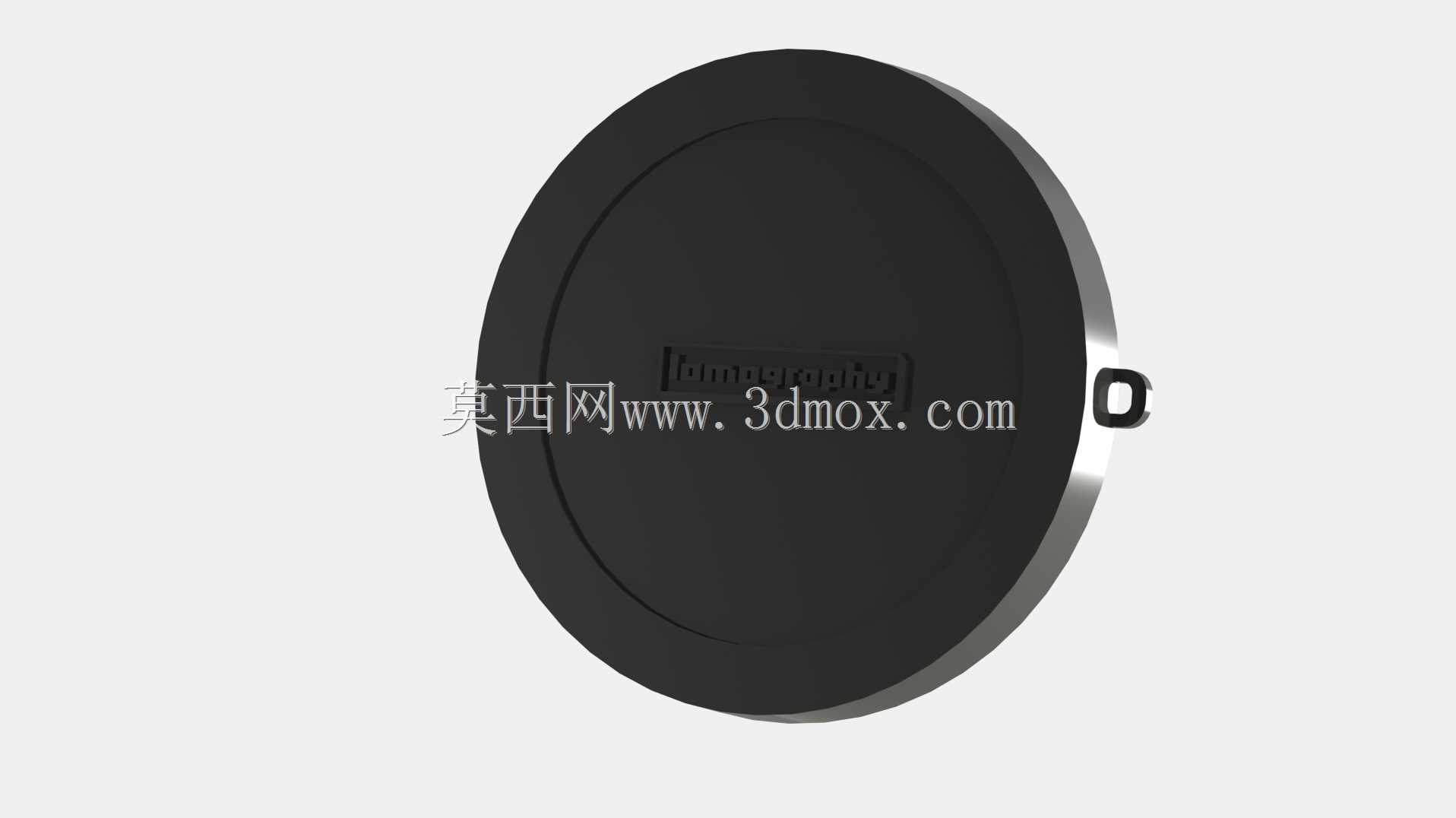

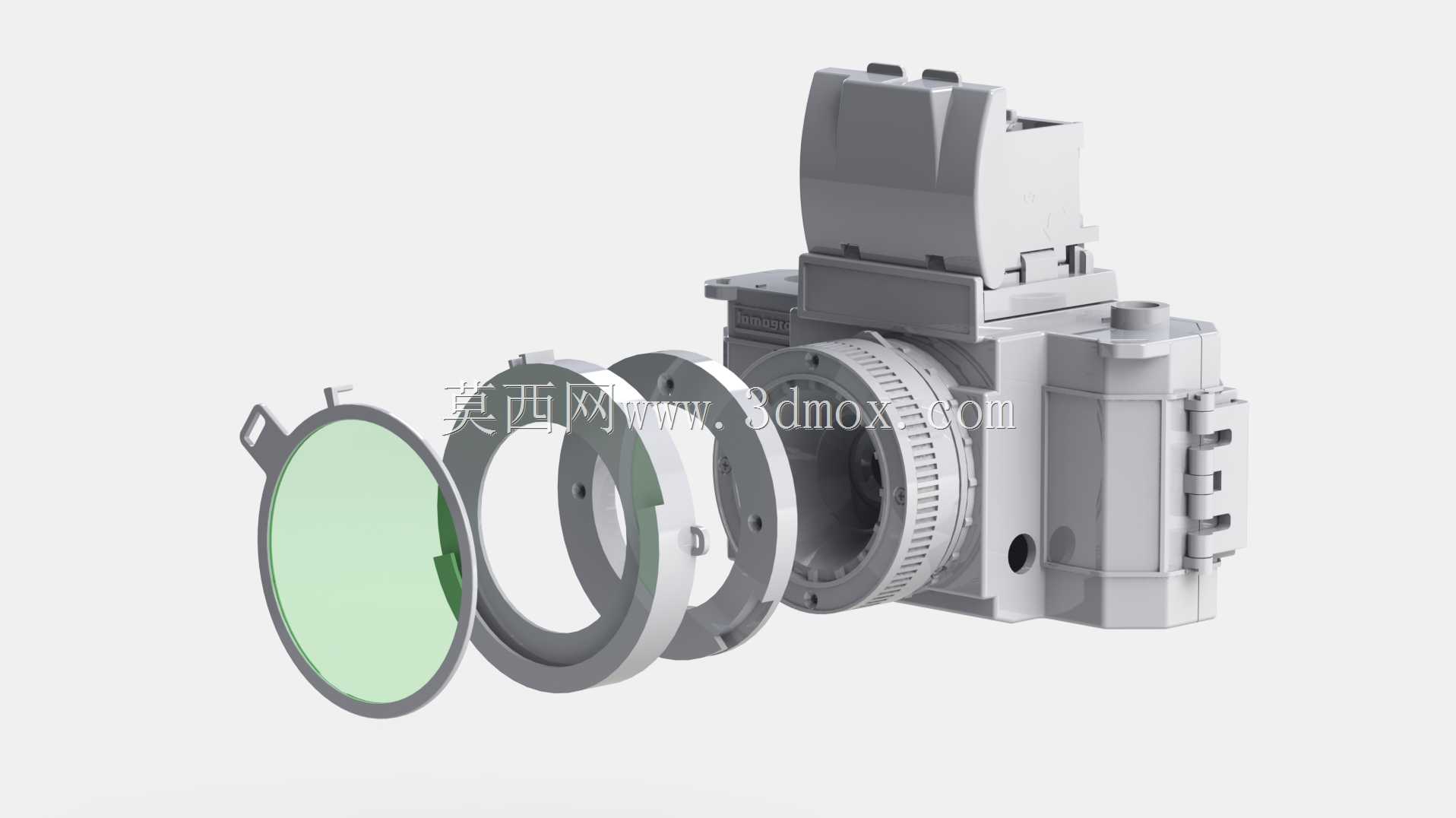

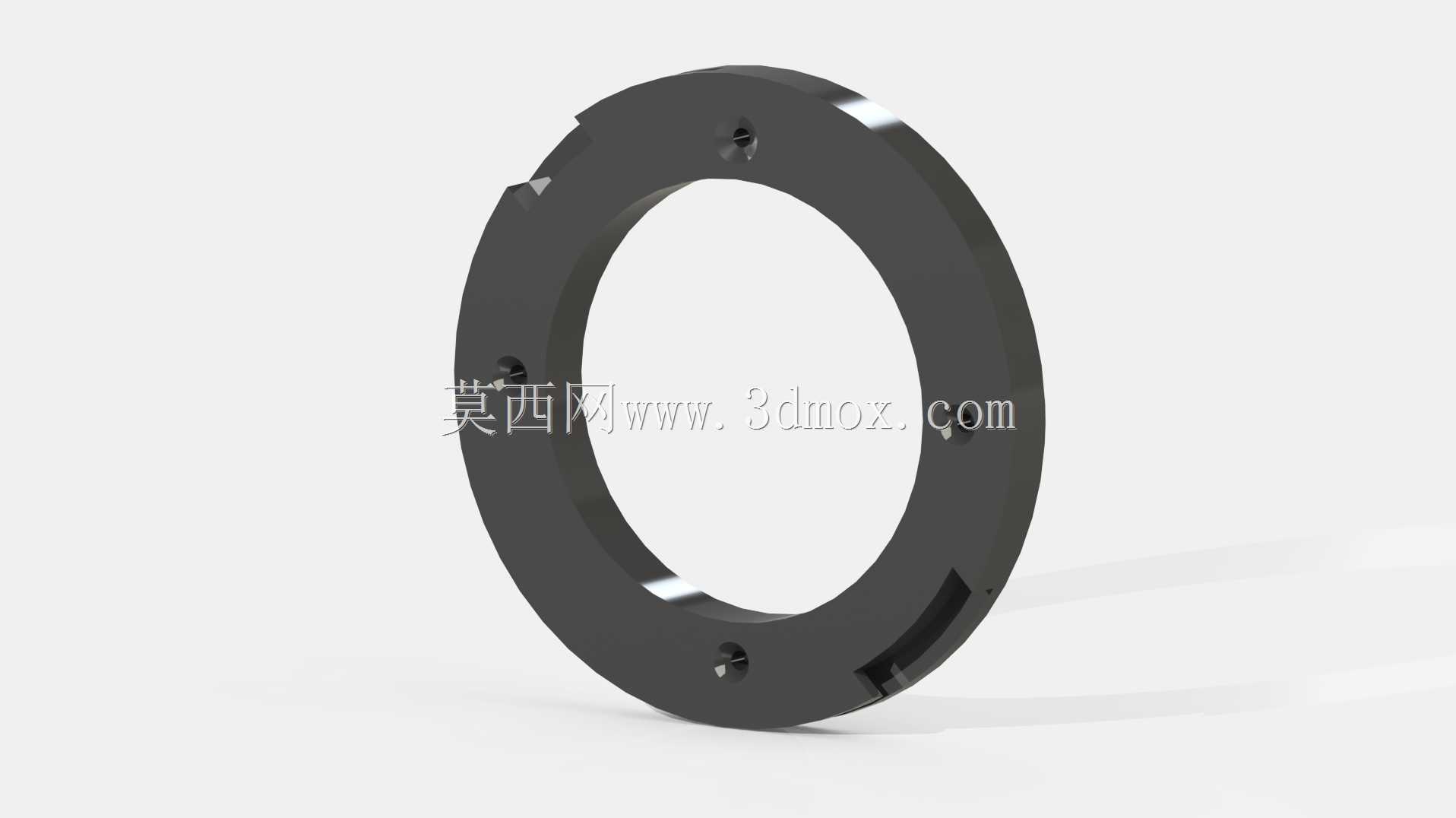

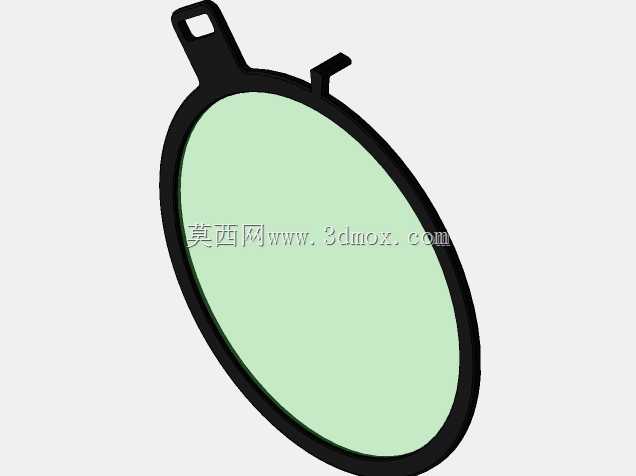

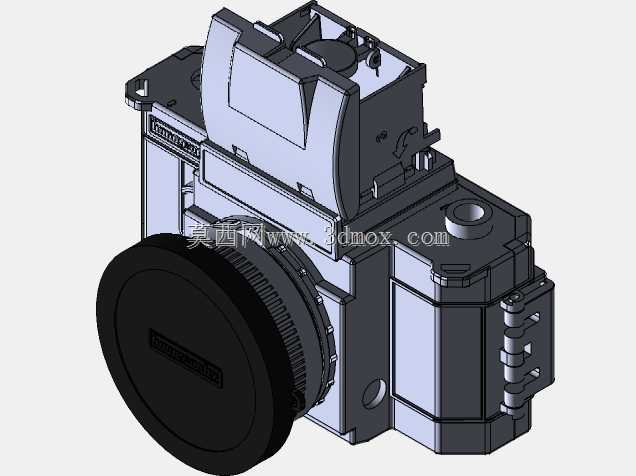

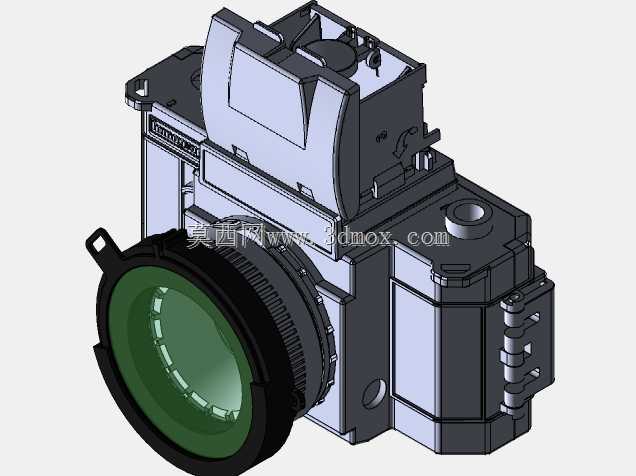

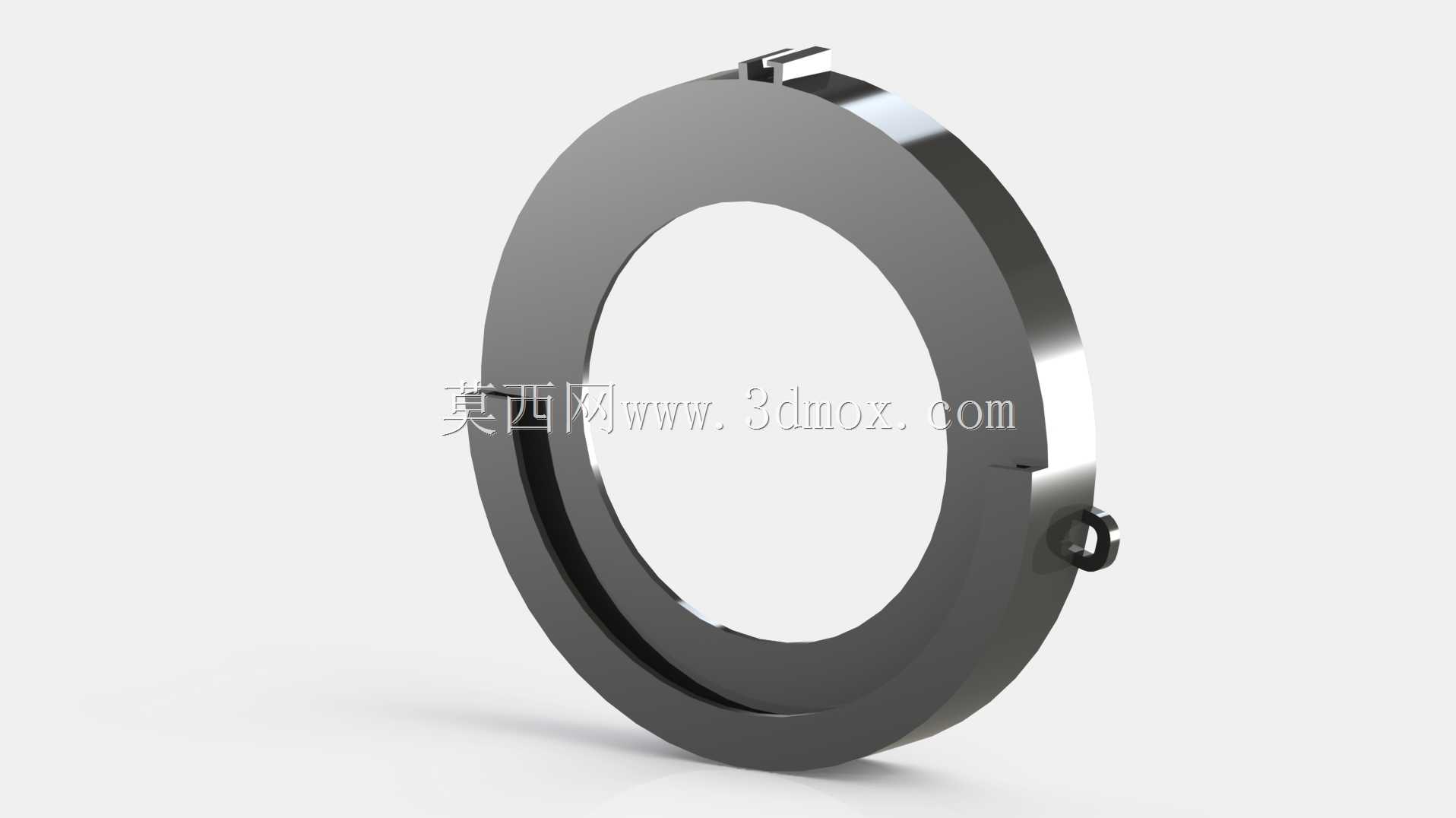

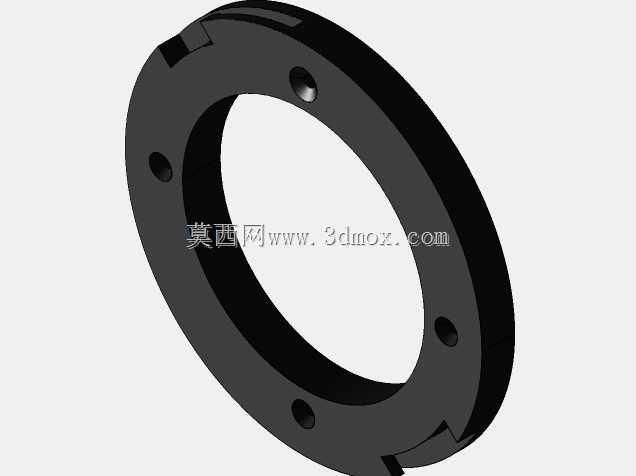

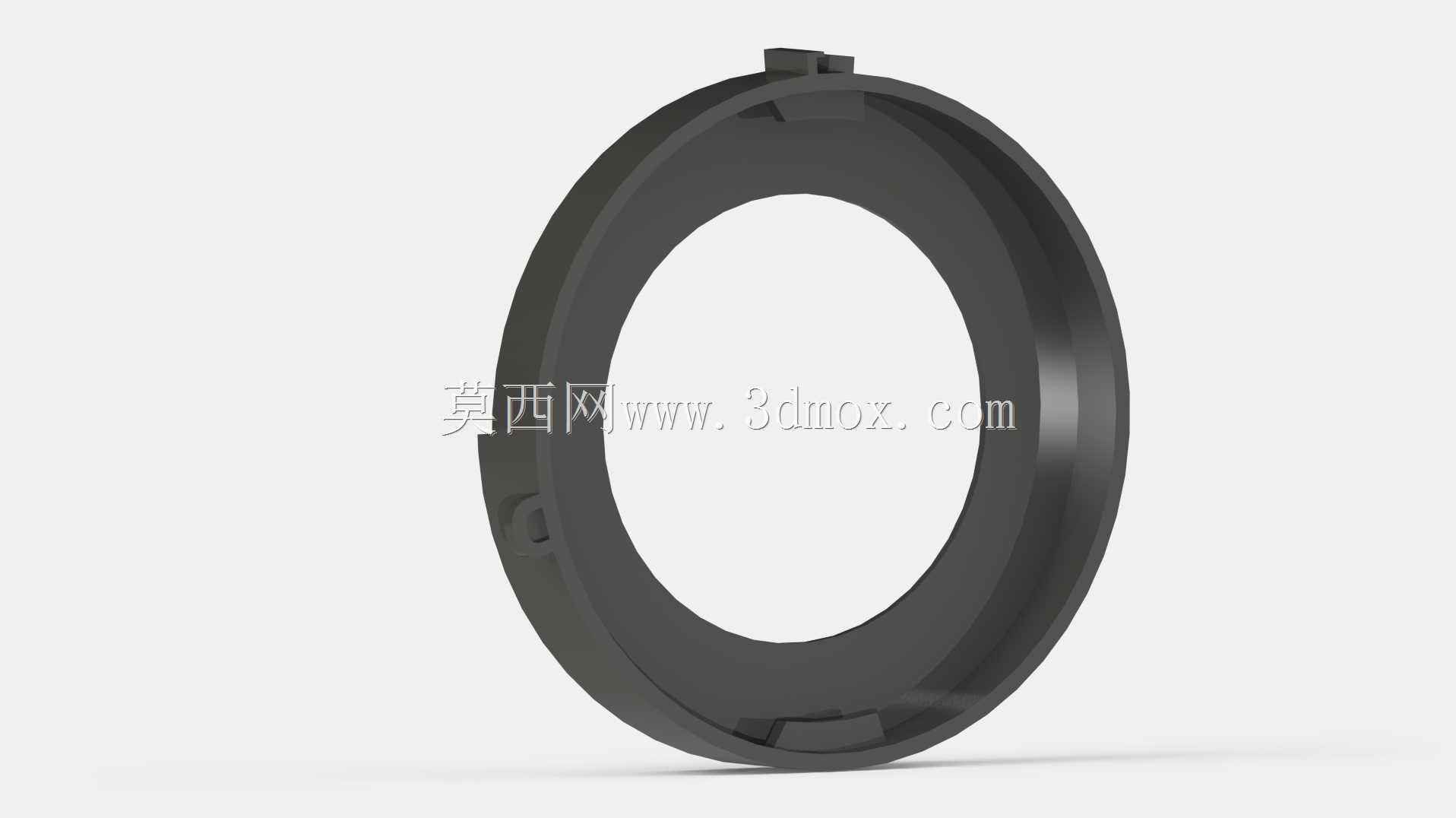

该组件面向民用光学影像设备的镜头拓展防护场景设计，核心解决日常拍摄中镜头盖易丢、滤镜拆装繁琐、不同规格附件适配性差的实际使用痛点，可覆盖风光、人像、纪实等多类拍摄场景下的镜头前端防护与光学拓展需求。整套构件以环形基座为核心安装载体，安装边界完全匹配标准相机镜头前端的4处螺纹孔位，无需额外改造镜头本体，仅需替换原有镜头固定螺钉即可完成基座与镜头主体的刚性连接，安装后基座与镜头前端面贴合间隙控制在0.1mm以内，不会出现晃动、偏移问题，也不会遮挡镜头边缘成像光路。透镜盖采用快拆式齿合结构设计，盖体内侧设置2处定位卡齿，与基座上的对应卡槽对齐后顺时针旋转即可完成锁止，锁止后卡齿嵌入卡槽深度1.2mm，日常携带、移动拍摄过程中不会出现意外松脱；需要拆卸时仅需反向转动盖体即可快速取下，无需额外按压、卡扣操作，单手即可完成整套拆装动作。针对镜头盖易丢失的问题，设计中配套了简易挂环结构，挂环可直接卡入基座侧方预留的环形槽内，挂环与基座的配合间隙控制在合理范围，既可以灵活转动，又不会出现松脱掉落，使用时可通过挂绳将透镜盖与相机背带连接，完全避免拍摄过程中临时放置镜头盖导致的遗失问题。滤镜安装位采用与透镜盖一致的齿合锁止结构，可兼容彩色滤光片、减光镜、偏振镜等多种同规格圆形滤镜，安装时将滤镜对准基座前端插槽放入，对齐顶部定位缺口后旋转即可完成固定，定位缺口可避免滤镜安装后出现周向转动，保证偏振镜等需要调整角度的滤镜使用时位置稳定。整套构件所有零件结构均做了简化处理，无复杂异形曲面与特殊工艺要求，既可以通过传统注塑工艺批量生产，也可以通过桌面级3D打印完成小批量定制，零件加工公差控制在IT8级即可满足装配要求，后期还可基于该安装基座拓展附加变焦镜头、广角转接镜等更多前端光学附件，拓展性较强。
