便携式燃油储放带支架油桶结构设计

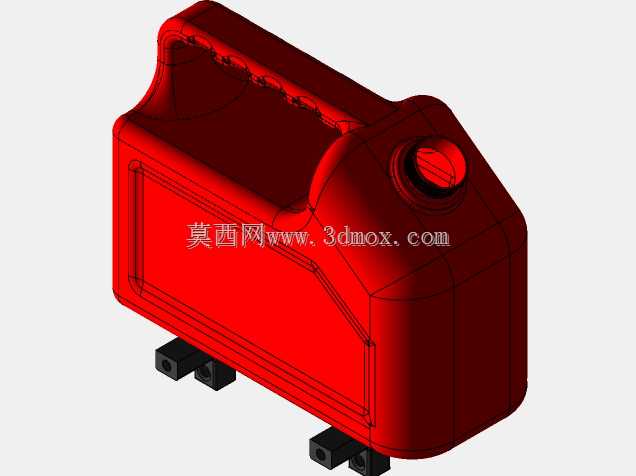

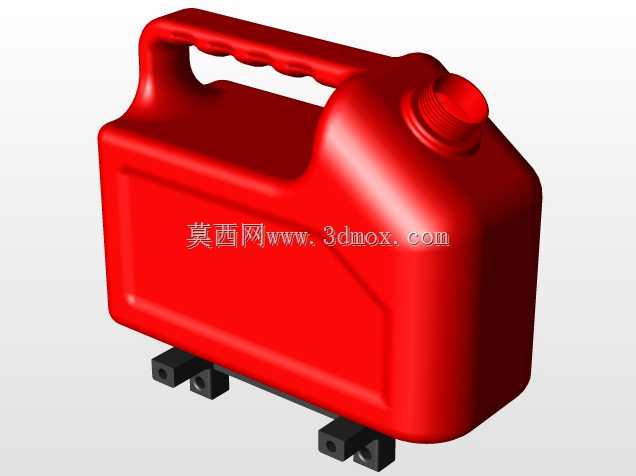

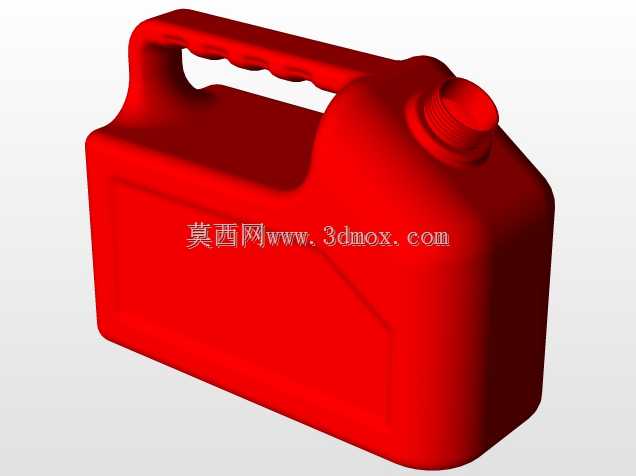

在户外作业、农用机械补能、小型工程设备应急供油场景中，便携储油容器的结构合理性直接影响使用安全性与操作便捷性，这款带安装支架的燃油储放结构，正是针对非固定站点的燃油转运、临时存储需求完成的结构设计。从实际使用场景出发，这类储油结构需要兼顾手持转运的便携性与设备搭载的固定可靠性，因此整体外形采用了带一体化提手的流线型壳体设计，提手区域做了内凹式的弧度处理，贴合手部握持的受力角度，单手提携时不会出现硌手、重心偏移的问题，壳体侧面的加强筋沿着油桶的受力分布走向布置，在盛装满额燃油时，能够抵消液体晃动带来的侧壁形变应力，避免长期使用后壳体出现鼓胀、开裂的问题。注油口设置在壳体顶部的侧端位置，采用带密封螺纹的旋盖结构，盖体内部预留了密封胶圈的安装槽位，能够在颠簸转运过程中防止燃油渗漏，注油口的口径匹配常规燃油加注枪的输出尺寸，同时也能适配普通导流管的插入需求，无需额外转接件就能完成对小型设备的燃油加注。底部的安装支架是这款结构的核心功能延伸部分，支架采用分体式的固定座设计，每个固定座上预留了标准的螺栓安装孔位，安装孔的中心距匹配通用小型发电机组、园林机械、农用拖拉机组装区域的预留安装位，能够直接通过螺栓将储油桶固定在设备的机架上，避免设备移动过程中储油桶出现滑移、倾覆的问题；支架与桶体底部的接触位置做了贴合式的弧面匹配，增大接触面积的同时，也能分散桶体满载时的底部压强，防止长期承重导致桶底变形。设计过程中充分考虑了燃油存储的安全要求，壳体的壁厚按照盛装液态烃类物质的承压标准做了均匀化处理，转角位置全部采用大圆弧过渡，避免应力集中带来的结构破损风险，整体外形的长宽高比例兼顾了手持携带的尺寸边界与固定安装的空间要求，安装后不会超出配套设备的整体外廓，不会对设备的其他操作部件造成干涉。在实际选型适配时，可根据配套设备的安装位尺寸调整支架固定座的孔位间距，也可根据储油量需求在保持壳体壁厚与加强结构不变的前提下，等比例缩放壳体的容积参数，结构本身的密封逻辑、受力分布设计能够适配不同容量的便携储油需求，不管是作为户外作业的备用储油容器，还是作为小型燃油设备的配套固定油箱，都能满足使用中的结构强度与密封可靠性要求，同时一体化的壳体设计也减少了多余的拼接缝隙，降低了长期使用后出现渗漏的概率。
