左右旋螺钉驱动圆柱滚子夹紧固定装置

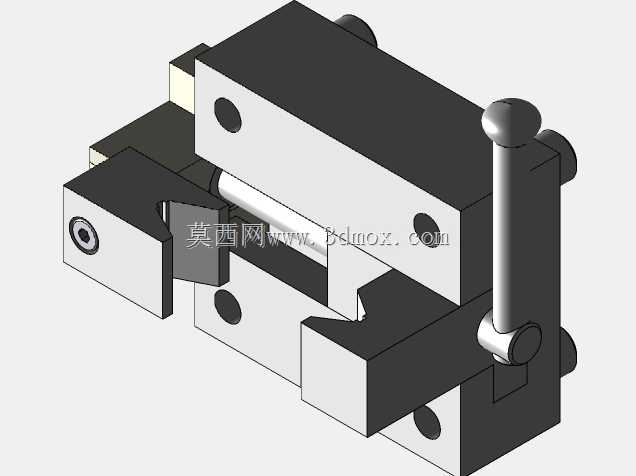

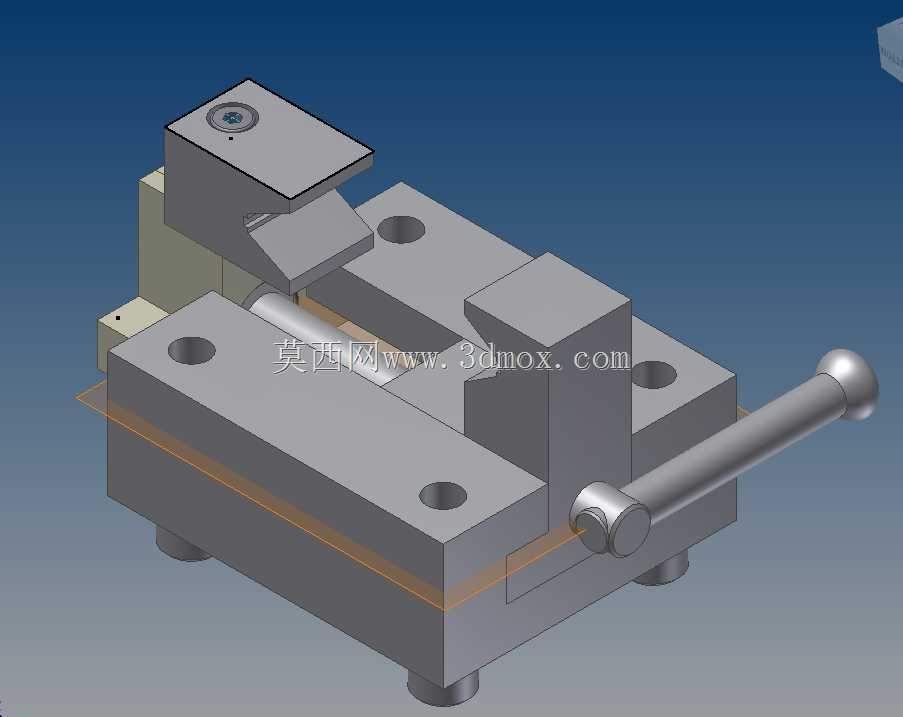

在精密轴类零件加工、检测工序的工装配置场景中，圆柱类工件的快速装夹定位一直是影响工序效率与装夹精度的核心环节，这款手动驱动的圆柱滚子固定装置，正是针对小直径圆柱滚子类零件的工序装夹需求开发的实用夹紧机构。该装置采用分体式基座设计，基座本体通过四个沉头安装孔可直接固定在机床工作台、检测平台或工装转接板上，安装孔位采用对称布局，适配多数通用工装的安装孔距标准，安装边界规整，不需要额外设计转接板即可完成部署，基座底部预留有定位销孔位，可配合圆柱销实现装置自身的重复定位，重复装夹时的位置精度可控制在0.02mm以内，满足半精加工、工序检测环节的定位要求。装置的核心夹紧逻辑采用左右旋螺钉差动驱动，两根分别加工有左旋、右旋螺纹的驱动杆连接两侧的夹紧压块，转动端部的操作手柄时，两侧压块会同步向中间收拢，或是同步向外张开，相比单螺钉驱动的单侧压紧结构，这种对中夹紧的方式可以自动找正圆柱滚子的中心位置，不需要人工反复调整工件的对中状态，装夹效率可提升40%以上。压块与工件接触的位置设计有V型定位面，V型面的角度采用标准90度设计，可适配一定直径范围内的圆柱滚子装夹，不需要更换压块即可覆盖常见规格的小直径圆柱工件，压块的压紧端面做了淬硬处理，表面硬度达到HRC45-50，长期反复装夹不会出现压痕变形，使用寿命更长。装置的上部还配置有辅助压紧模块，通过顶部的紧定螺钉可实现工件轴向的辅助限位，避免工件在加工或检测过程中出现轴向窜动，尤其是在工件需要承受径向切削力、检测触针接触力的场景下，轴向限位结构可进一步提升装夹的刚性，减少工件的受力变形。整个机构的滑动配合面均设计有储油槽，定期加注润滑脂即可保证滑动部件的动作顺畅，不会出现卡滞问题，操作手柄的长度经过力臂优化，操作人员仅需要施加较小的握力即可获得足够的夹紧力，不需要借助加力杆，单人即可快速完成装夹、松卸的全流程操作，非常适合小批量零件加工、来料检测、工装调试等场景下的快速装夹使用，也可作为自动化生产线的手动备用工装，在自动夹紧机构故障时临时替代完成装夹作业，保障工序的连续运行。
