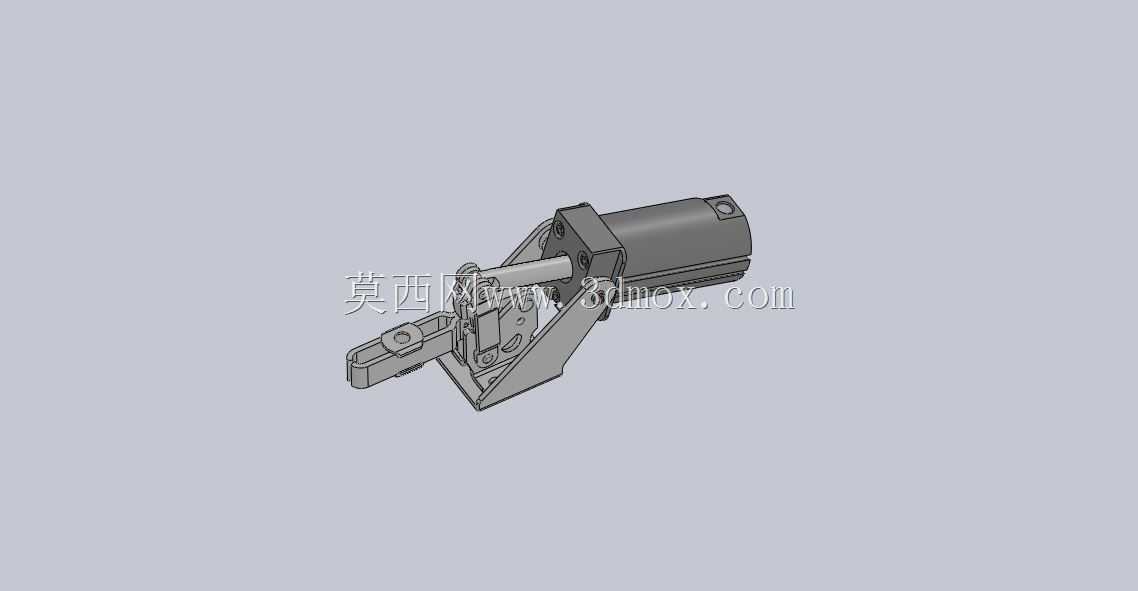

气动压紧式快速卡箍夹紧机构设计

这款气动卡箍主要面向工装夹具领域的快速压紧需求设计，在自动化装配线、工件焊接工装、零部件检测工位中都有广泛的应用场景，相比传统的手动肘节夹钳，它依靠气缸提供持续稳定的压紧力，不需要操作人员手动施力扳动夹臂，能大幅降低重复装夹作业的劳动强度，也能避免手动夹紧力不一致导致的工件定位偏移问题。从结构设计思路来看，这款卡箍采用了杠杆式力放大结构，气缸的直线输出力通过铰接的连杆机构传递到压头端，在气缸行程末端能实现机械自锁，即便气源压力出现小幅波动或者临时断气，压头也不会意外松脱，能保障作业过程中的工件装夹可靠性。整个机构的安装底座采用带安装孔的折弯支架结构，安装孔位预留了足够的调节余量，既可以通过螺栓直接固定在型材工作台上，也能适配不同厚度的工装基板安装需求，安装边界的设计充分考虑了现有工装的改造适配性，不需要对原有工作台做大规模改动就能完成加装。压臂部分采用了镂空的轻量化设计，在保证结构刚性、满足压紧力传递需求的前提下，尽可能降低了运动部件的重量，能减少气缸动作时的惯性冲击，延长铰接销轴的磨损寿命，压头端预留了标准的连接接口，可以根据不同的工件压紧面形状更换橡胶压头、金属平压头或者仿形压头，适配不同材质、不同外形工件的装夹需求。气缸部分选用了标准的迷你气缸安装尺寸，缸体通过铰接支座与底座连接，在压臂开合过程中气缸可以随动作角度小幅摆动，避免活塞杆承受径向力导致的密封件过早磨损，整个机构的开合行程经过合理匹配，压头抬起后能留出足够的工件取放空间，不会干涉工件的上下料操作，同时气缸的工作行程控制在合理范围内，能缩短夹紧和松开的动作时间，提升工位的作业节拍。在实际使用中，这款卡箍可以单台使用压紧小型工件，也可以多台组合布置在工装台的不同位置，对大型异形工件实现多点同步压紧，接入气动控制系统后还能配合传感器实现夹紧到位检测，和整条自动化线的动作逻辑联动，不需要人工干预就能完成装夹动作的自动控制。铰接部位的销轴都做了淬火处理，配合耐磨衬套使用，长期高频往复动作也不会出现明显的间隙晃动，能长期保持装夹的重复定位精度，适合在批量生产的工位长期连续使用。
