ER11夹头块适配转接结构

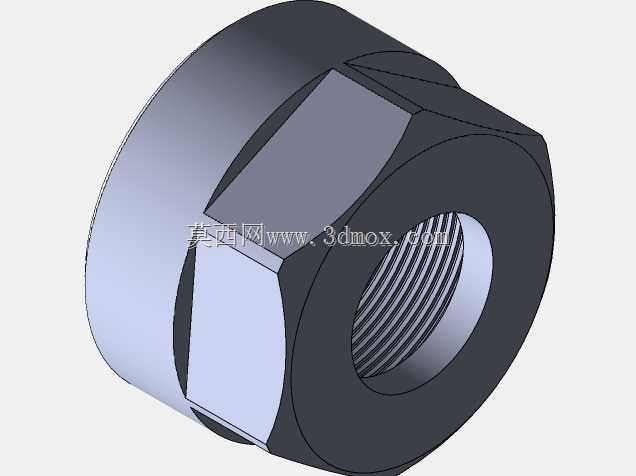

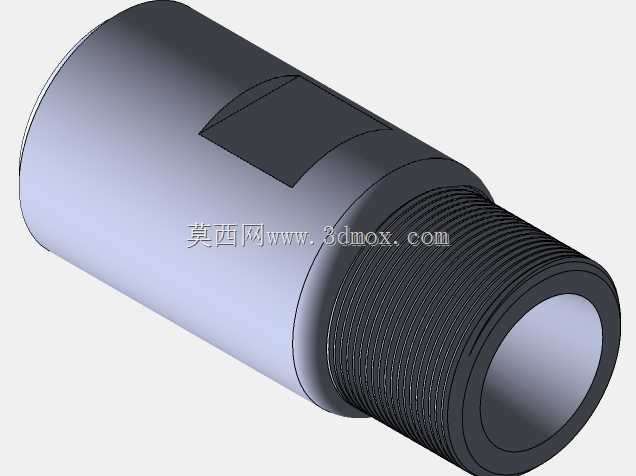

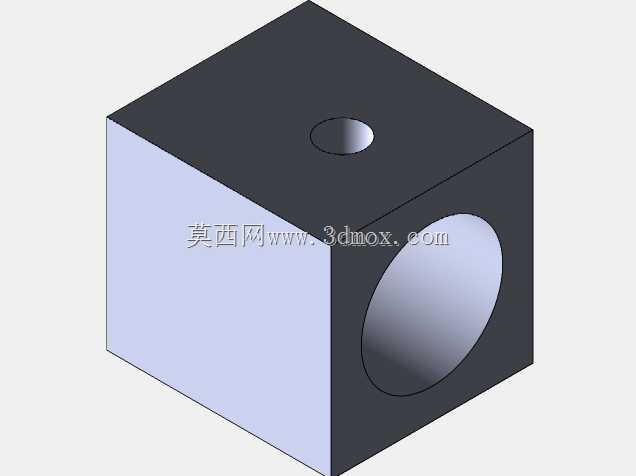

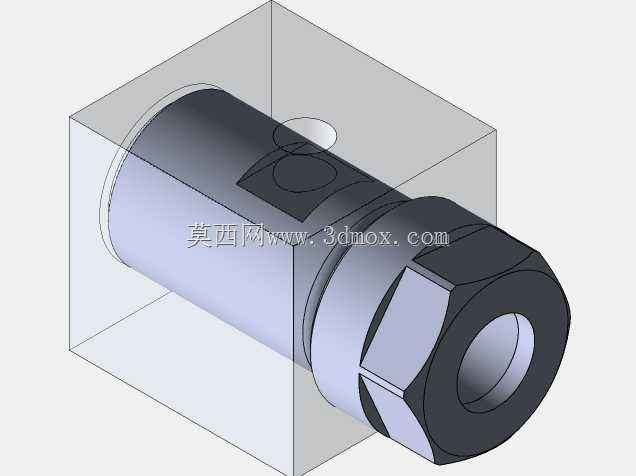

在多工位分度加工的工装布局里，这类ER11夹头块适配结构是小直径轴类零件装夹环节里很实用的转接部件，日常在小型铣床、分度头配套装夹场景中出镜率很高。做小零件分度铣削、钻削加工时，经常遇到标准ER夹头座无法直接匹配现有夹头块安装位的问题，这个适配结构就是为了填补这个安装间隙设计的，不需要额外改造原有夹头块的安装基面，就能直接搭载标准ER11夹头完成工件装夹。从结构设计逻辑来看，主体采用同轴阶梯轴的布局形式，一端是和夹头块安装腔匹配的定位柱面，加工时严格控制圆柱度公差，保证装入夹头块后不会出现偏心晃动，定位柱面上预留的锁紧孔位，对应夹头块上的紧定螺钉安装位置，装配时拧紧紧定螺钉就能完成轴向与周向的双重固定，不会在加工受力时出现转动或窜动。另一端是标准的ER11夹头安装接口，内置和ER夹头匹配的锥面，配合锁紧螺母就能实现对1-7mm直径范围圆形零件的夹紧，锥面的粗糙度和锥度公差严格匹配ER夹头的标准参数，保证夹紧后工件的同轴度控制在0.02mm以内，满足精加工的装夹精度要求。考虑到90度、180度、270度等分度加工场景的使用需求，适配结构的安装定位面做了对称式设计，不管夹头块转到哪个分度工位，适配结构的轴线都能和加工主轴保持准确的位置度，不会因为分度旋转出现装夹中心偏移。外形尺寸上，适配结构的整体外轮廓完全控制在原有夹头块的安装边界内，不会突出夹头块的外围轮廓，避免加工时和刀具、机床护罩出现干涉，锁紧螺母的外圆做了防滑槽设计，徒手或者用简易扳手就能完成夹头的松紧操作，不需要额外配备专用的ER螺母扳手，在小批量多品种的加工场景里能减少换件辅助时间。实际使用中，这个适配结构不需要对原有夹头块做任何二次加工，直接装入原有安装腔锁紧即可，对于车间里现有老款分度夹头块的升级适配很友好，能盘活很多老旧工装，不用因为夹头规格不匹配就整体更换夹头块，降低工装改造成本。结构上没有多余的复杂曲面，所有加工面都是常规的车削、钻削就能完成，加工工艺性好，日常维护也很简单，每次使用后清理锥面的切屑和油污，就能长期保持装夹精度，不会因为积屑导致夹头偏心。在小型零件的批量分度加工场景里，这种适配结构能快速拓展原有夹头块的装夹范围，不管是做小轴的扁位铣削、径向孔钻削还是等分槽加工，都能提供稳定的装夹支撑，避免因为装夹刚性不足导致的加工振纹、尺寸超差问题。
