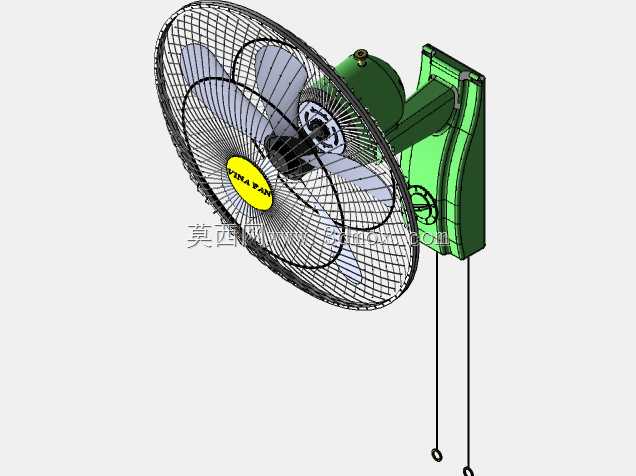

壁挂式拉绳控制摇头壁扇结构设计

这款壁挂式风扇的设计，核心是解决小空间内的送风覆盖需求，无需占用桌面或地面摆放位置，适配餐饮门店后厨、员工宿舍墙面、小型商铺立柱、家用厨卫边角等无法摆放落地扇、台扇的场景，安装完成后送风范围可覆盖周边3至5米的活动区域，相比同功率台扇送风角度更贴合人员活动的高度区间。从结构设计逻辑来看，整体分为壁挂固定底座、俯仰调节连接臂、电机驱动总成、风叶组件、防护网罩、拉绳控制机构六个核心模块，固定底座预留了四个膨胀螺栓安装孔位，可适配水泥墙面、木质立柱、轻钢龙骨墙面等多种安装基面，安装时底座贴合墙面的接触面做了防滑筋条设计，避免长期运行震动导致固定件松动移位。连接臂部分采用铰接结构设计，可实现上下15度至30度的俯仰角度调节，调节到位后通过侧面的锁紧旋钮固定角度，适配不同安装高度下的送风指向需求，避免直吹人体头部带来的不适。电机总成采用后置式布局，重心完全落在壁挂底座的支撑范围内，运行时的震动通过连接臂的橡胶减震垫传递到墙面，不会出现整机抖动、异响的问题。风叶采用五叶大弧度曲面设计，相比传统三叶风叶切割气流更平顺，运行时的风噪更低，送风距离更远，低速档位下的气流柔和不生硬，适合长时间近距离送风使用。防护网罩采用前后圈卡扣加底部锁扣的固定方式，网丝间距控制在12毫米以内，符合家用电器安全防护要求，日常清洁时可快速拆卸前网擦拭风叶积灰，无需借助专用工具。拉绳控制机构设置了两根独立拉绳，一根控制三档风速切换，另一根控制摇头机构的启停，摇头角度覆盖水平120度范围，无需人员抬手触碰机身即可完成操作，安装位置较高时也能轻松控制。整机外伸长度从墙面到网罩最前端控制在380毫米以内，不会过度占用过道空间，避免人员走动时发生磕碰，机身外壳采用阻燃ABS材质，电机外壳做了散热鳍片结构，长时间连续运行也能维持稳定的工作温度，适配商用场景下长时间开机的使用需求。
