摄影摄像用定制LED补光面板结构设计

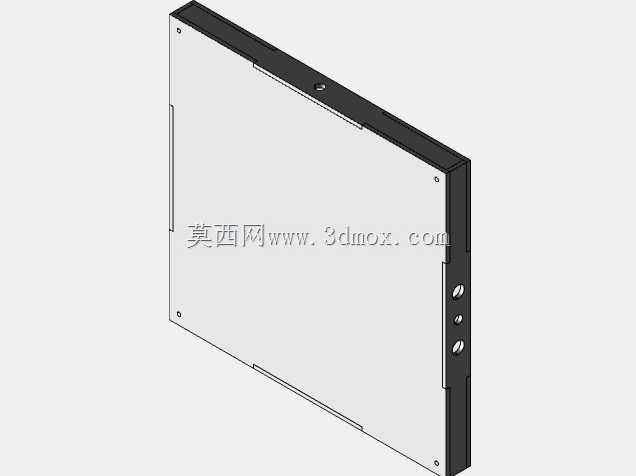

这款LED面板主要面向小型视频工作室、独立摄影创作者的布光需求，可作为桌面补光、小型影棚主光或产品拍摄的轮廓光使用，区别于市售商用灯板的厚重结构，整体采用薄型化框体设计，适配狭小桌面、挂架安装、手持外拍等多场景的布置需求。从结构设计逻辑来看，整体采用分体式框体拼接方案，边框采用窄边冲压型材拼接，既保证整体结构刚性，又最大化压缩非发光区域的占比，提升有效发光面积占比。侧面预留的调节旋钮直接对应灯板的亮度、色温调节模块，旋钮嵌入侧边框内，避免搬运、安装过程中出现误触，同时侧边框预留的安装孔位可兼容通用灯架的1/4英寸标准螺口，也可搭配壁挂支架实现墙面固定安装，无需额外定制转接配件。设计过程中充分考虑了散热需求，灯板背部预留了均匀分布的散热槽，配合薄型金属背板的导热特性，可在长时间满功率运行时将核心灯珠的工作温度控制在合理区间，避免出现光衰过快、色温偏移的问题。面板正面的扩散板采用卡扣式固定结构，无需专用工具即可快速拆卸，方便后期更换灯珠、检修驱动电路，边框处的定位凸台可保证扩散板安装后与灯珠层的间距一致，避免出现发光不均、边缘漏光的问题。安装边界方面，整体厚度控制在较薄的区间，可嵌入桌面置物架、显示器挂架等狭小空间内使用，背部的走线槽可将供电线材规整收纳，避免多设备布置时出现线材杂乱的问题。框架边角做了小圆弧过渡处理，避免搬运安装过程中出现磕碰划伤，同时整体重量控制在合理范围，搭配小型便携灯架即可实现快速外拍布置，无需重型支撑设备。结构设计时兼顾了自制加工的可行性，所有拼接部位均采用标准紧固件连接，无需复杂的焊接、一体成型工艺，个人创作者也可根据自身需求调整面板尺寸、灯珠排布密度，适配不同的布光功率需求。
