立式圆柱储油罐体结构设计

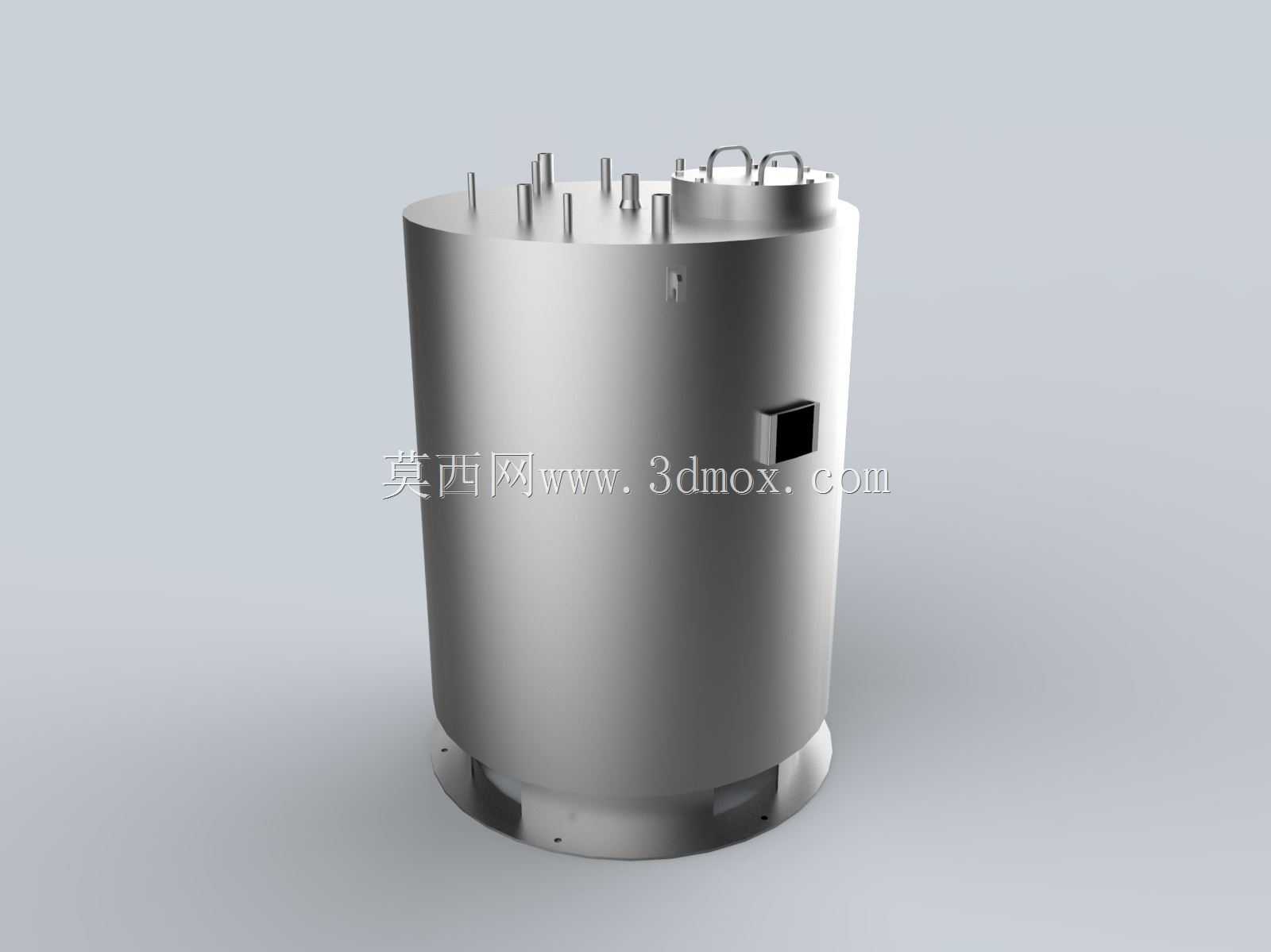

这款立式圆柱储油罐体，在工业流体存储场景中适配性极强，不管是车间集中供油系统的中转储油单元，还是大型液压动力站的配套油液存储装置，亦或是特种作业装备的车载储油组件，都能依托自身结构特性满足使用需求。罐体采用立式圆柱构型，核心设计思路是在有限占地空间内最大化储油容积，圆柱筒体的受力特性均匀，能稳定承受内部油液的静压力，减少长期使用过程中筒体变形的概率，底部带安装定位法兰边，法兰边上预留的安装孔位可直接与安装基座通过螺栓锁紧，安装时需注意基座平面度公差控制在合理范围，避免安装后罐体出现倾斜导致内部油位检测失准。

罐体顶部的多组接口各有明确功能指向，不同管径的接头分别对应进油、回油、排气、液位检测、温度传感等不同管路的连接需求，接口位置沿顶部圆周均匀排布，既避免管路安装时出现干涉，也方便后期运维时的管路拆装操作，顶部设置的带提手检修口，可满足定期清理罐内沉积杂质、检查内部防腐层状态的需求，检修口的密封结构采用耐油橡胶圈压紧密封，能有效防止油液挥发泄漏以及外部杂质进入罐内污染油液。

筒体侧面预留的方形安装位，可直接嵌入液位视镜或者液位传感器安装座，无需后期在筒体上额外开孔焊接，减少了现场加工带来的密封隐患，底部的裙座式支撑结构，将罐体整体抬离安装基面，既避免罐体底部直接接触基面产生锈蚀，也能在底部预留排污阀的安装空间，排污口设置在筒体底部最低位置，可在换油时彻底排空罐内沉积的油泥与杂质。

建模过程中对筒体壁厚、接口焊接位置的应力集中区域做了结构强化处理，所有接口的连接尺寸都遵循通用管路连接标准，可直接适配市面上常规的液压管路接头，无需额外做转接设计，罐体的整体高度与直径比例经过反复校核，既保证了足够的储油容积，也控制了整体重心高度，在移动类装备上搭载时，能降低油液晃动带来的重心偏移影响，提升装备运行稳定性。
