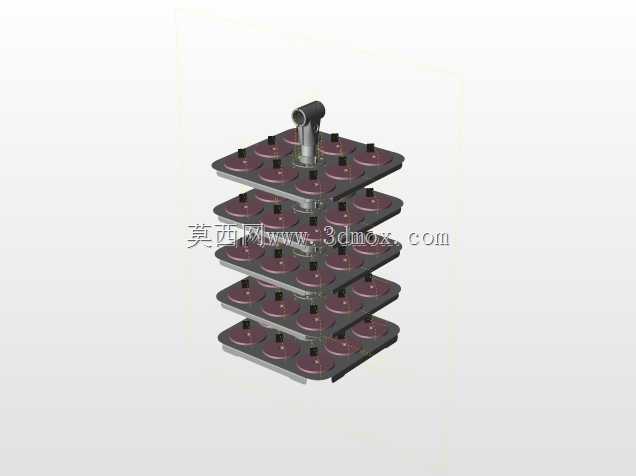

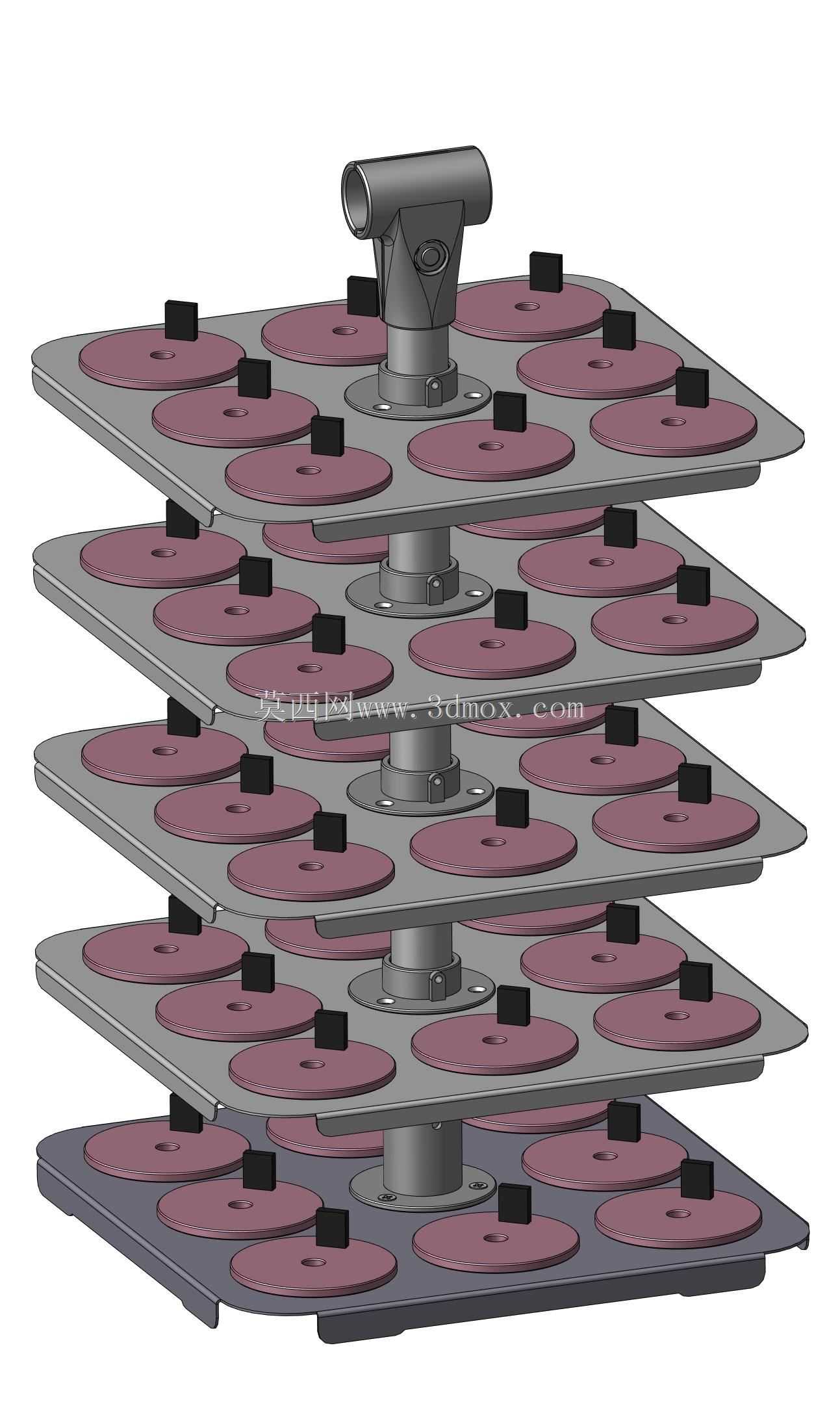

多层立柱式零件存放置物架结构

这款多层立柱式存放架主要面向机械加工车间的工序间零件周转、半成品临时存放场景，适配圆盘类、带定位凸台的小型机加工零件的定点存储需求，能有效规避加工过程中零件堆叠磕碰、混放错拿的问题，在精加工工序旁的工位存储、热处理前后零件暂存、装配线旁的零件齐套配送环节都能适配。整体采用中心立柱承载的悬臂式层板结构，区别于传统四角支撑货架，中心单立柱的设计让架体四周无遮挡，操作人员从任意方位都能取放层板上的零件，无需避让侧边支撑结构，适配单人操作、多人协同取件的不同工位场景。每层承托板采用平板加定位凸台的组合设计，凸台位置与圆盘类零件的中心孔位匹配，放置时零件中心孔对准凸台卡入即可完成定位，避免层板移动、取放相邻零件时带动工件移位滑落，层板表面做哑光耐磨处理，减少与零件接触面的摩擦划伤，针对精加工后的金属零件表面能起到基础防护作用。层板间距可根据存放零件的高度调整，中心立柱上预留等距的定位销孔，松开层板与立柱的锁紧结构即可上下挪动层板位置，调整到适配间距后插入定位销即可完成固定，无需额外紧固件，现场调整无需借助专用工具，适配不同厚度、不同高度的零件存放需求。架体顶部设置管状提手结构，可配合车间天车、手动液压堆高车完成整架转移，无需逐层搬运零件，整架转运时层板上的定位凸台能限制零件位移，避免转运过程中零件滑落，适配跨工序的整架零件配送需求。底部层板做加宽加厚处理，降低整架的重心，放置在地面时无需额外固定即可保持稳定，即使满负载存放零件也不会出现侧倾风险，底部边缘做倒角处理，避免转运、人员走动时磕碰划伤。每层承托板的边缘做下折翻边结构，提升层板的整体抗弯强度，满负载放置零件时层板不会出现中部下凹变形，长期使用也能保持层板平面度，避免零件放置后出现倾斜滑落的问题。架体所有金属连接位置都采用满焊处理，焊后做打磨去毛刺处理，没有突出的尖角焊渣，避免操作人员取放零件时被划伤。
