自行车用Grimeca200毫米通风制动盘设计

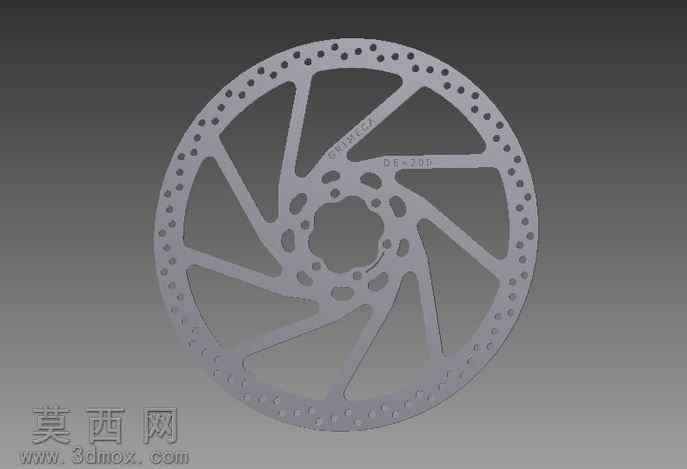

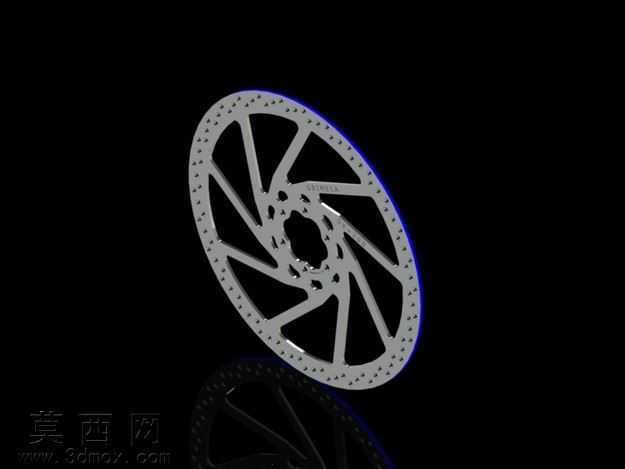

本作品为自行车碟刹系统配套的200毫米规格制动盘三维建模成果，建模过程围绕制动盘的实际功能需求展开结构设计。整体采用圆形盘式基础构型，中心设置花键式安装孔位，孔型匹配自行车花鼓的安装接口，可实现与轮组花鼓的精准对位装配，保证制动过程中盘体与花鼓同步转动无松旷。盘体主体采用辐射状支撑辐条结构，辐条之间预留大尺寸镂空区域，既可以有效降低盘体自身重量，减少轮组转动惯量提升骑行踩踏效率，又能在制动过程中引导气流穿过镂空区域，快速带走刹车块摩擦产生的热量，避免长时间制动出现热衰减现象，保障制动性能稳定。盘体外圈的摩擦工作区域沿圆周均匀排布多组圆形散热小孔，进一步提升散热效率，同时可以均匀分散摩擦过程产生的应力，避免盘体局部应力集中出现形变。建模过程中对盘体边缘做了圆角过渡处理，去除尖锐棱角，既符合实际加工的工艺要求，也能减少安装使用过程中的磕碰损伤风险。材质设定上匹配真实制动盘的不锈钢材质属性，渲染时还原金属哑光质感，对摩擦面做了细微的纹理处理，还原真实刹车盘的使用质感。设计过程中兼顾了结构强度与轻量化需求，通过有限元思路优化辐条的分布角度与宽度，保证在大力制动时盘体具备足够的抗扭、抗形变能力，不会因为制动力过大出现盘体扭曲变形。需要说明的是，部分细节尺寸为适配建模展示效果做了微调，与量产实物存在细微差异，整体结构、安装尺寸、功能逻辑完全匹配真实Grimeca200规格制动盘的设计特征，可用于自行车制动系统结构展示、装配模拟、相关配件设计参考等场景。
