垂直对接式集装箱自动连接锁紧结构

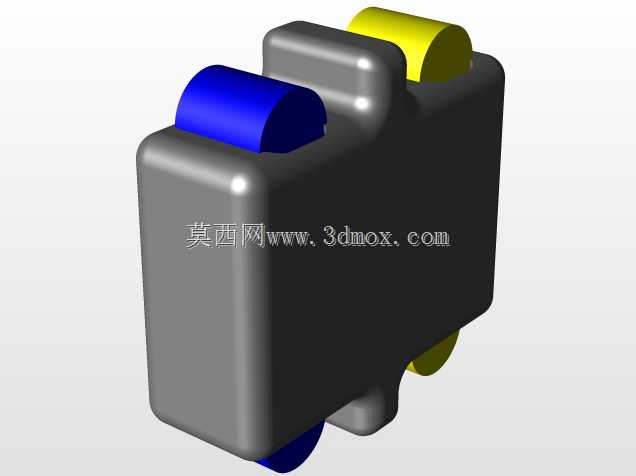

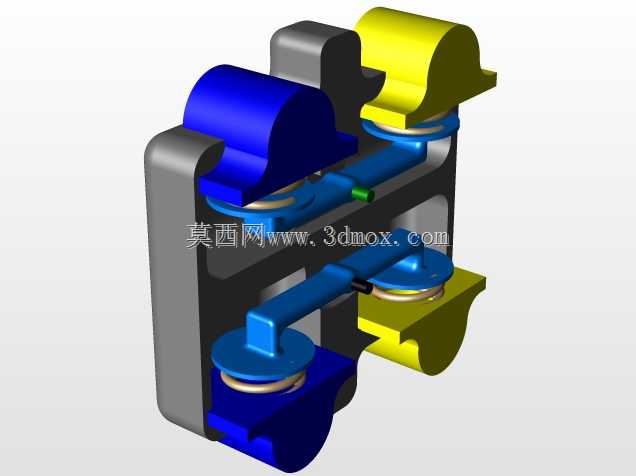

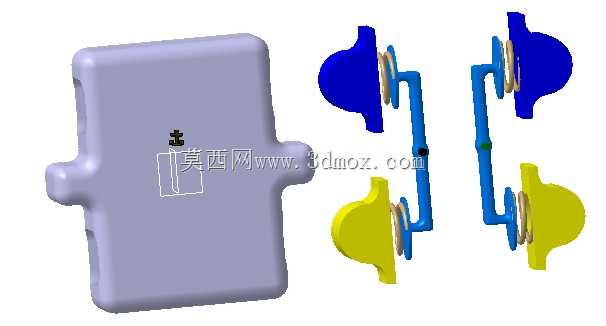

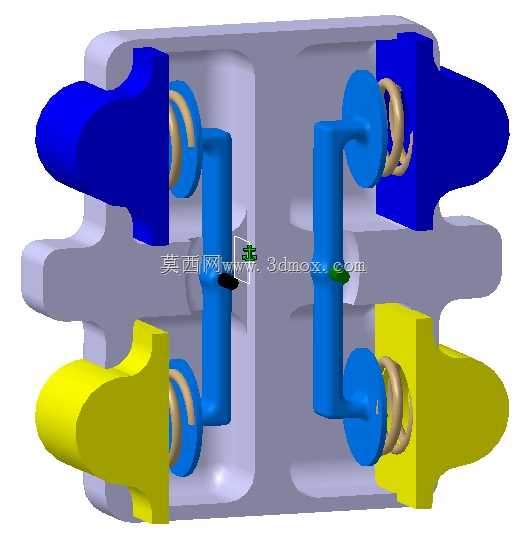

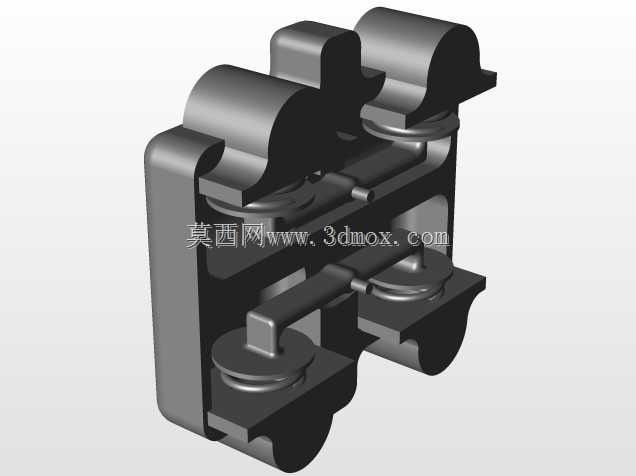

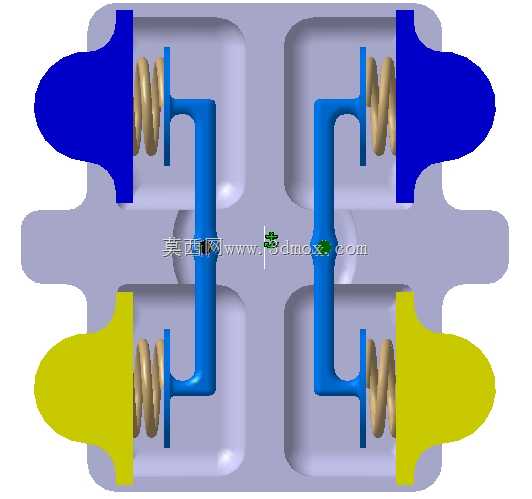

在多式联运的集装箱堆叠储运场景中，上下层箱体的快速对接与可靠锁固是影响转运效率、堆存安全的核心环节，这款自动连接结构正是针对垂直堆码场景下的箱体对接需求设计，无需人工逐点操作锁件，即可在箱体落位过程中自动完成锁紧动作，大幅降低高空作业的安全风险，压缩港口、堆场、铁路货运场站的集装箱装卸对位时间。从结构设计逻辑来看，整套机构采用对称式双工位布局，分别对应集装箱角件的两个对接点位，主体承载框架采用高强度铸钢构型的安装基座，基座上设置两组独立的弹性锁紧单元，每个单元配套弧形锁舌、复位弹簧、导向定位销与联动导杆，当上层集装箱沿垂直方向下落时，箱体底部角件首先接触导向结构完成粗定位，随着落位行程推进，锁舌受角件挤压压缩弹簧向内回缩，待角件完全落至安装基准面时，锁舌在弹簧复位力作用下自动弹出卡入角件的锁孔内，完成双向锁止，整套动作无需额外动力源，纯机械结构即可实现自动锁紧，适配无外接动力的野外堆场、临时转运点的作业需求。在安装边界设计上，整套机构的安装基准完全匹配标准集装箱角件的孔位尺寸，基座的安装面平面度公差控制在0.2mm以内，锁舌的伸出行程预留3mm的对位容错量，可抵消箱体落位时的小幅偏移，避免因对位偏差导致锁卡滞；导向销的锥度设置为1:10，可在落位过程中逐步修正箱体的水平位置偏差，最大可适配8mm范围内的初始对位误差，降低吊装对位的操作难度。从功能特性来看，锁紧状态下锁舌与角件锁孔的贴合面采用圆弧面接触，可均匀传递堆码过程中的垂直载荷与水平方向的晃动冲击力，避免应力集中导致的锁件变形；联动导杆将两组锁紧单元的动作进行关联，单侧锁舌卡滞时可通过另一侧的动作反馈触发锁止状态提示，避免半锁状态引发的堆码倾覆风险；解锁操作仅需通过外置拨杆拉动联动导杆即可同步收回两侧锁舌，即可完成上层箱体的起吊分离，解锁行程控制在15mm以内，操作力不大于80N，单人即可完成解锁作业。在实际应用中，该结构可直接替换传统的手动扭锁，适配标准干货集装箱、冷藏集装箱的堆码连接需求，也可根据特种集装箱的角件尺寸调整锁舌构型与基座安装孔位，满足定制化储运场景的连接需求，整套结构的运动部件均设置在基座的防护型腔内，可避免堆场扬尘、雨水、盐雾对运动副的侵蚀，降低日常运维的频次，适配港口高湿高盐、堆场多尘的复杂作业环境。
