10吨级甘蔗转运牵引农用拖车设计

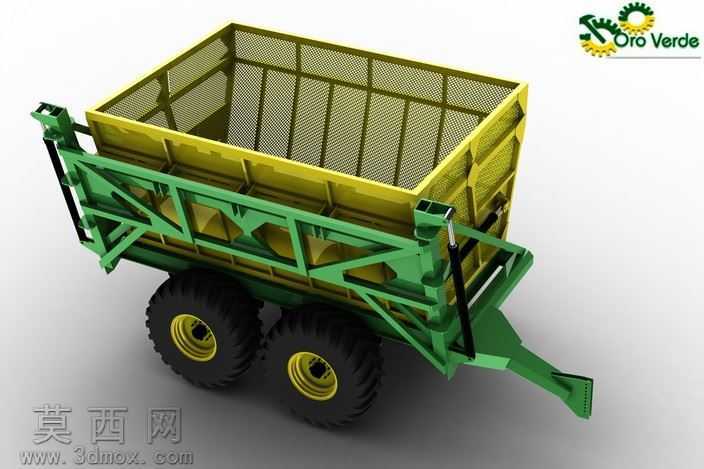

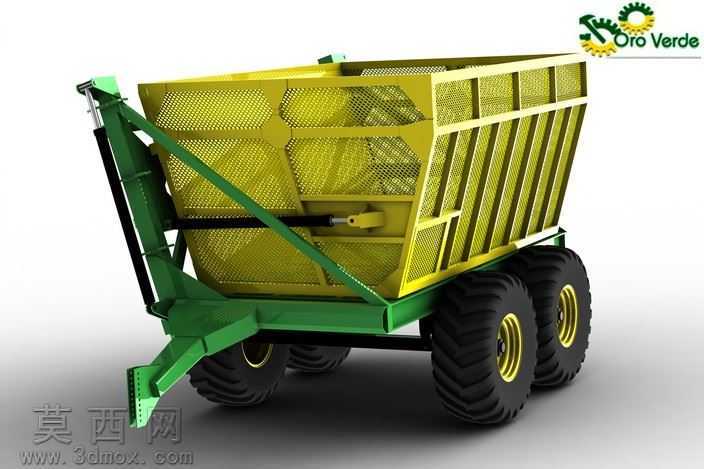

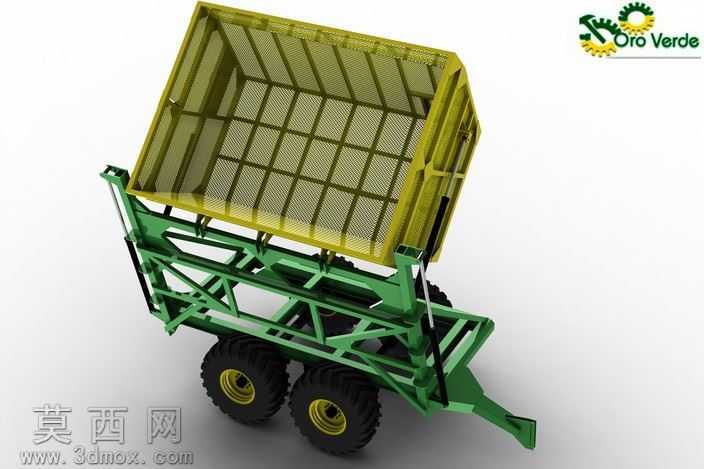

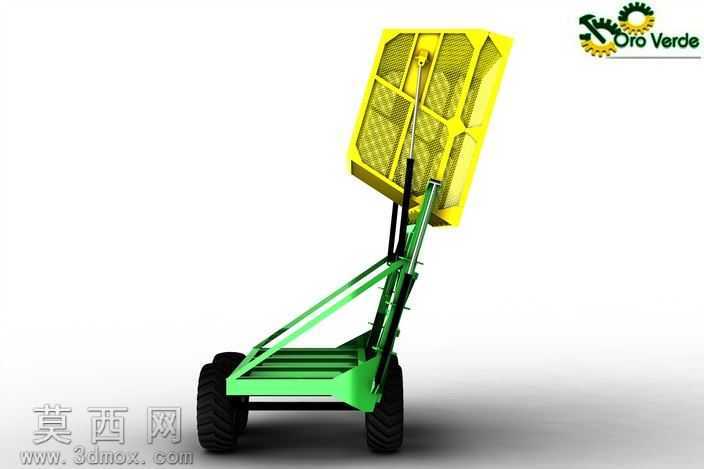

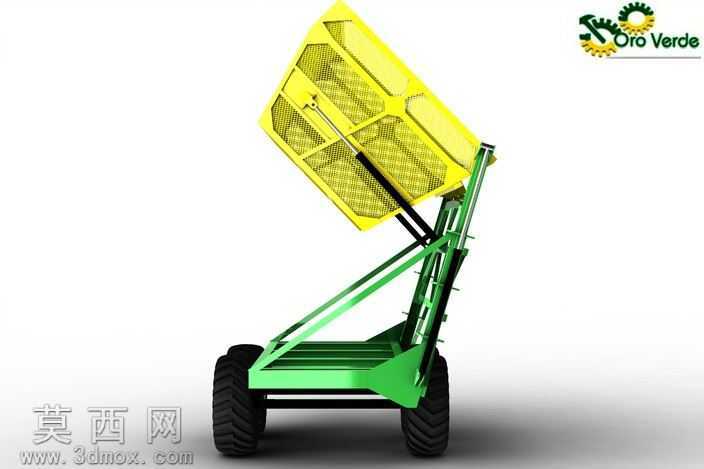

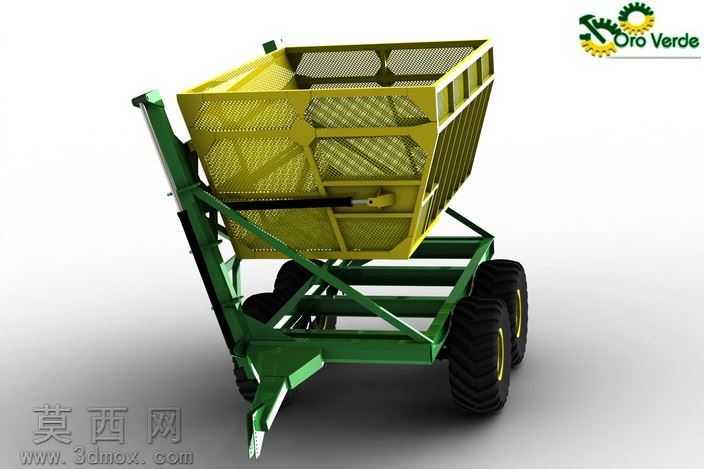

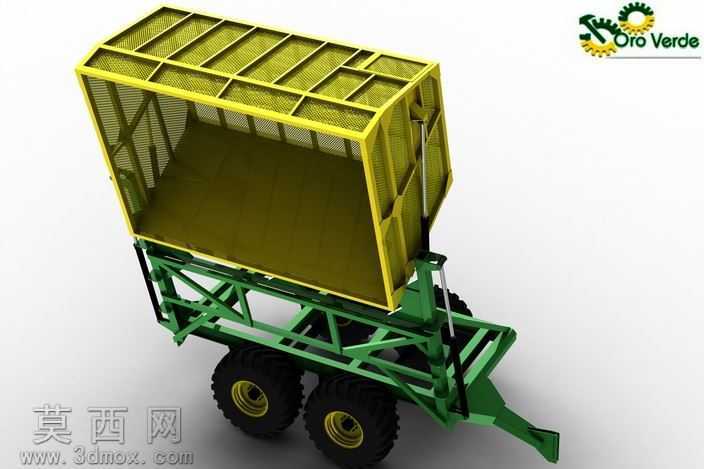

本作品为适配拖拉机牵引作业的10吨级甘蔗转运农用拖车三维建模设计，整体采用牵引式农用挂车的经典布局，建模阶段通过三维软件完成全参数化结构搭建，首先对牵引连接架进行结构还原，复刻了真实农用拖车的三角牵引架结构，预留了与拖拉机后悬挂匹配的连接销孔位，同时在牵引架与料斗主体的连接位置设计了液压举升结构的安装位，匹配农用自卸作业的功能需求。料斗主体采用网孔式侧板设计，建模时通过阵列特征完成侧板网孔的均匀排布，既还原了真实甘蔗转运车透气减重的结构特性，也通过曲面建模完成料斗上部的扩口式轮廓设计，方便甘蔗装卸作业时的物料导入，料斗内部的加强筋结构通过凸台特征逐一还原，保证料斗在满载10吨甘蔗时的结构强度表现。行走机构部分采用双轴双排大直径越野轮胎设计，建模时还原了深花纹农用轮胎的胎面纹理，搭配黄色轮毂的材质区分，车桥与悬挂连接结构通过装配约束完成精准对位，保证轮胎与轮拱位置的间隙符合真实农用车辆的设计规范。材质渲染阶段，对车身结构件采用哑光绿色农用机械专用漆材质，还原农机设备的经典涂装质感，料斗部分采用亮黄色金属漆材质，搭配网孔部分的半通透金属材质表现，轮胎部分采用哑光黑色橡胶材质，添加适当的粗糙度参数模拟真实轮胎的表面质感，渲染时采用柔和的影棚光源，通过多角度打光突出车身的结构轮廓与材质差异，同时在画面角落添加了对应品牌标识的贴图还原，提升模型的真实感。设计思路上围绕甘蔗转运的实际作业需求，在保证10吨额定承载能力的前提下，通过网孔侧板降低整车自重，双轴轮胎设计降低单位面积接地压力，适配蔗田松软路面的通行需求，牵引架的长度设计兼顾转弯半径与行驶稳定性，液压举升结构的预留位可实现料斗的自卸功能，减少人工卸料的作业强度，整体结构完全贴合南美地区甘蔗种植园的转运作业场景，所有结构尺寸均参考真实农用拖车的行业标准进行参数设定，无结构干涉问题，可直接用于农机设计参考、作业场景模拟等用途。
