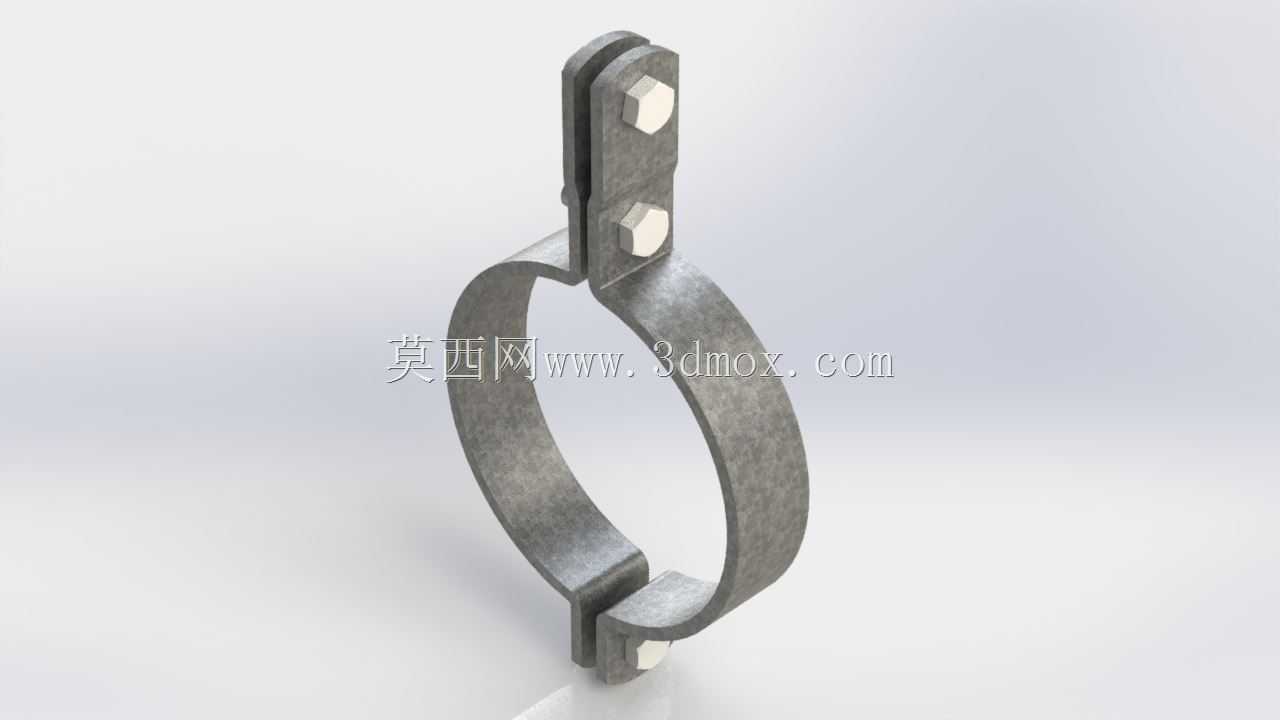

DIN3567标准C型圆端紧固管夹结构

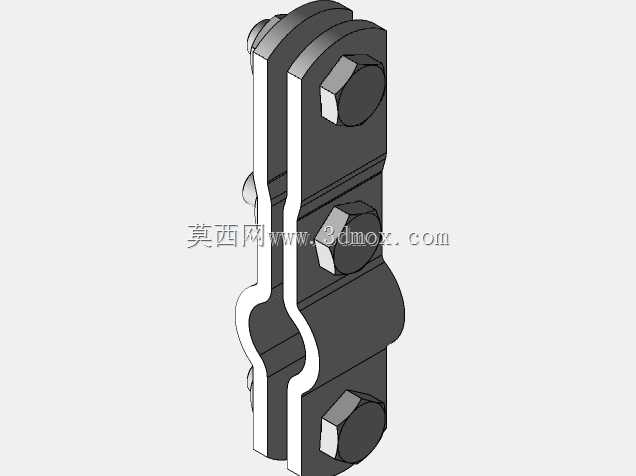

在工业管路布设场景中，管夹是承担管道定位、载荷传导、振动抑制的核心基础配件，这款适配DIN3567标准的C型圆端管夹，主要面向公称通径DN20至DN500区间的金属管路固定需求，覆盖给排水、暖通循环、工艺流体输送、低压气动液压管路等多类工程场景。不同于普通平板式管夹，该款采用圆端抱合结构，抱箍内侧与管道外壁的贴合弧度经过匹配校准，安装后不会出现局部应力集中压伤管壁的问题，尤其适配薄壁镀锌管、RVS软管等对局部承压敏感的管路材质。从结构设计逻辑来看，整体采用单耳螺栓锁紧结构，抱箍的两个连接耳片做了加厚翻边处理，螺栓穿孔位置预留了足够的承压面，锁紧时不会出现耳片变形翘曲的问题；抱箍本体采用弯折成型工艺，开合端预留了适配管道外径的导入间隙，现场安装时无需完全拆卸螺栓，只需松开螺母将抱箍卡套在管道预设位置，再穿入固定端的安装孔位锁紧即可，能有效缩短现场管路装配的工时。安装边界方面，该管夹的固定耳片采用双螺栓锁紧设计，两个螺栓的中心距随适配管径同步匹配，安装基面需要预留对应尺寸的平整固定区域，避免因基面倾斜导致抱箍受力不均出现管路偏移；抱箍锁紧后的径向抱紧力经过参数匹配，既能限制管道因热胀冷缩、流体脉动产生的轴向窜动，又不会过度抱紧阻断管道的微量形变位移，适配长期运行的管路固定需求。材质适配层面，结构预留了镀锌碳钢、RVS两类常用材质的参数适配，镀锌碳钢版本适配常规干燥室内、普通室外工况的金属管路固定，表面镀锌层能满足常规大气环境下的防锈需求；RVS材质版本则适配有减震需求、管路存在小幅振动的场景，能吸收管路运行中产生的高频微振，避免振动传导至安装基面产生共振噪音。在实际选型使用中，需要根据对应管道的实际外径匹配对应规格的管夹，不可跨规格大管小用或者小管大用，否则会出现抱紧力不足导致管道脱落，或者抱紧过度损伤管壁的问题；安装时螺栓锁紧力矩需要控制在对应材质的合理区间，镀锌碳钢版本的锁紧力矩可参考常规五金紧固件的力矩标准，RVS材质版本需要适当降低锁紧力矩，避免材质被压裂失效。
