沉头式导轨安装膨胀螺栓结构设计

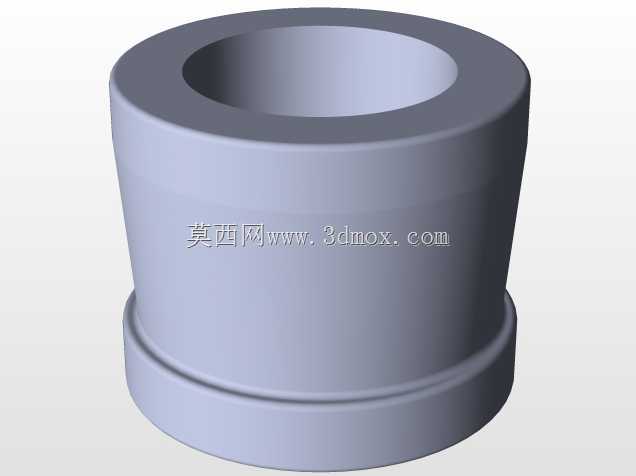

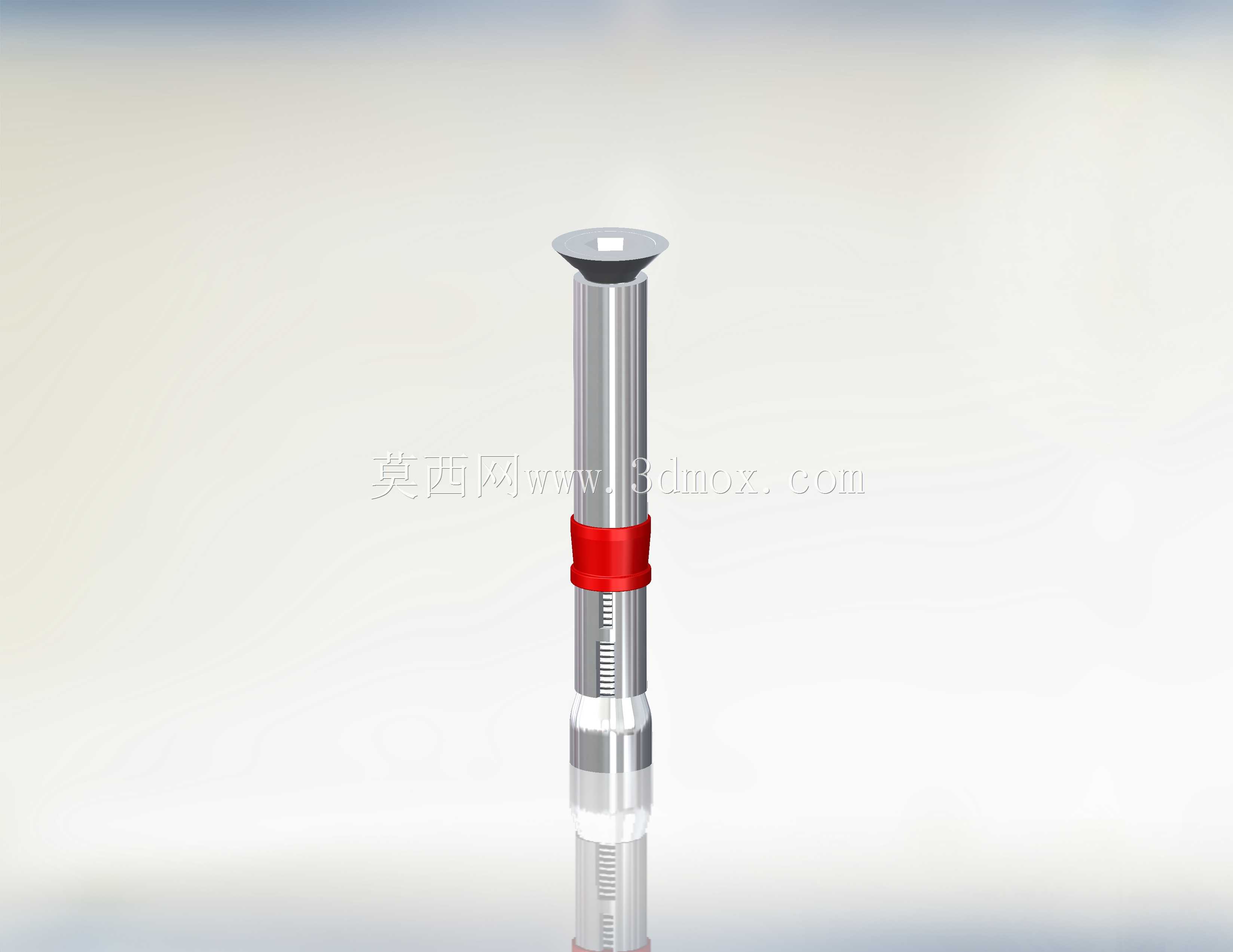

在工业设备导轨安装、轻型机架壁挂固定、电气柜导轨预装这类场景里，普通外六角膨胀螺栓的头部凸起会直接干涉导轨滑块的行程，或是导致安装面无法贴合，沉头膨胀螺栓就是针对这类痛点设计的专用紧固件。从结构设计逻辑来看，这款螺栓采用沉头内驱动的头部构型，安装完成后头部完全没入安装基面的沉孔内，不会在安装面形成凸起障碍，完全适配线性导轨这类对安装面平整度有严格要求的装配场景。杆部的胀套结构采用分段胀开设计，靠近胀头的位置设置了环形应力释放槽，拧紧过程中胀套会沿预设槽位均匀胀开，和混凝土、实心砖基面的钻孔内壁形成均匀的挤压力，避免局部应力集中导致基面开裂，同时也能保证足够的拉拔力，满足导轨安装的抗振动、抗位移要求。杆部中段的红色密封环是针对潮湿安装场景设计的结构，安装到位后密封环会被压紧在沉孔端面，阻隔水汽、粉尘沿钻孔缝隙渗入，避免长期使用后螺栓锈蚀松动，适合车间、户外设备基座这类有防潮需求的安装场景。从安装边界来看，这款螺栓适配的钻孔直径需要和胀套外径匹配，钻孔深度要大于螺栓总长度5mm以上，预留足够的胀开空间，沉孔的深度和锥角要和螺栓头部的锥度完全契合，保证安装后头部端面和安装基面齐平，不会出现凸起或凹陷。设计过程中需要重点控制胀套的壁厚均匀度，壁厚偏差过大会导致胀开时受力不均，出现单侧胀死、拉拔力不足的问题；头部内驱动槽的深度要满足扭矩传递要求，避免拧紧时出现滑牙，导致螺栓无法锁紧或是拆卸困难。在实际选型时，需要根据导轨的额定负载、安装基面的材质强度确定螺栓的规格和安装间距，混凝土基面的单颗螺栓拉拔力要满足对应点位负载的3倍以上安全系数，砖基面则需要适当缩小安装间距，避免长期负载下出现基面碎裂、螺栓松动的问题。杆部的螺纹段长度要匹配被固定件的厚度，保证拧紧后螺母能完全压紧胀套，实现可靠胀紧，螺纹段过长会导致螺母无法到位，胀套无法完全胀开，过短则会导致被固定件无法压紧，出现安装间隙。
