e轨皮带连接用弧形卡接固定件

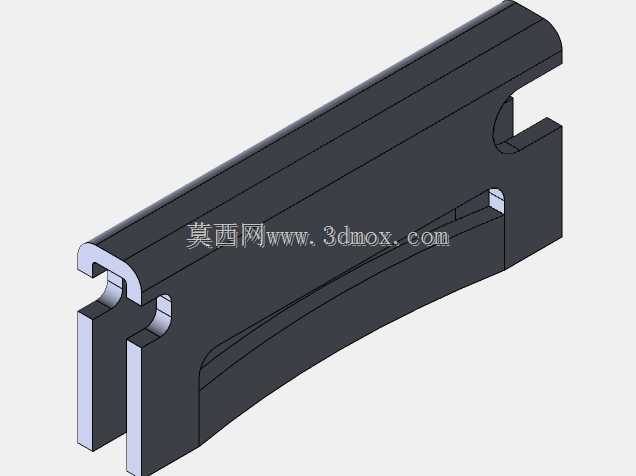

这款卡接件主要应用在物流分拣线、轻型输送设备的e型轨道配套场景中，核心作用是实现轨道上接驳皮带的快速卡合固定，替代传统螺栓锁紧的连接方式，减少现场安装的调整工时。从结构设计来看，整体采用弧形长条形构型，完全贴合e轨的弧形安装基面，避免安装后出现局部应力集中导致的皮带拉扯偏移。两端的卡爪结构做了等距开槽处理，卡入轨道时能通过自身微量形变实现预紧，不需要额外加装防松垫片，卡合到位后与轨道侧壁的贴合间隙控制在0.2mm以内，不会出现运行过程中的窜动问题。

设计阶段优先考虑了安装边界的适配性，整体厚度匹配e轨的卡槽深度，安装后突出轨道基面的高度不超过3mm，不会干涉皮带运行时的平面度，也不会剐蹭皮带背面的耐磨层，延长皮带的实际使用寿命。中间的弧形过渡段做了等壁厚设计，壁厚均匀性控制在±0.1mm，注塑或机加工成型时不会出现缩孔、翘曲等缺陷，批量生产的尺寸一致性更好。卡爪的导入端做了15度的导向斜角，现场安装时不需要额外修磨，对准卡槽推入即可完成固定，单人操作就能完成整段轨道的皮带接驳作业，大幅降低现场装配的技能要求。

在实际使用场景中，这类卡件需要承受皮带运行时的持续张紧力，因此卡槽的受力面做了加厚处理，受力方向与卡爪的抗弯截面完全重合，长期受载不会出现卡爪弯折、断裂的问题。侧面的开槽结构除了实现安装预紧外，还能容纳轨道上的少量积尘与加工毛刺，避免杂质卡滞导致安装不到位的情况。整体构型没有尖锐棱角，所有外露边缘都做了R0.5的圆角处理，安装过程中不会划伤操作人员，也不会割伤皮带的纤维层。和传统的平板式压块相比，这款弧形卡件完全适配e轨的曲面轮廓，压合皮带时的受力更均匀，不会出现局部压痕导致的皮带提前磨损，在轻载输送线、电商分拣线、工位周转线的e轨配套中，能有效减少皮带接驳处的故障停机率，日常维护时只需要用平口螺丝刀撬动卡件端部即可快速拆卸，更换皮带的作业时间能缩短60%以上。
