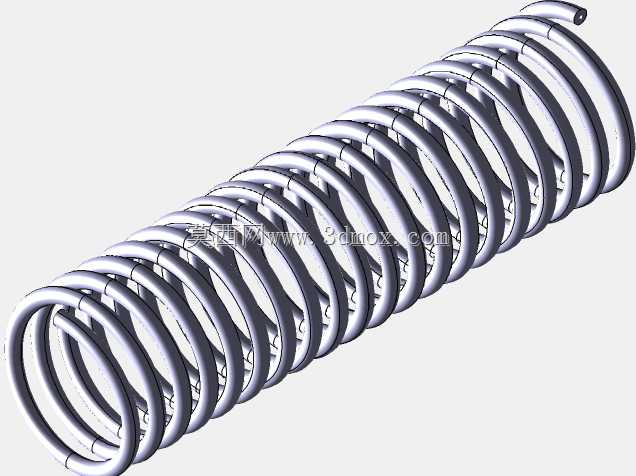

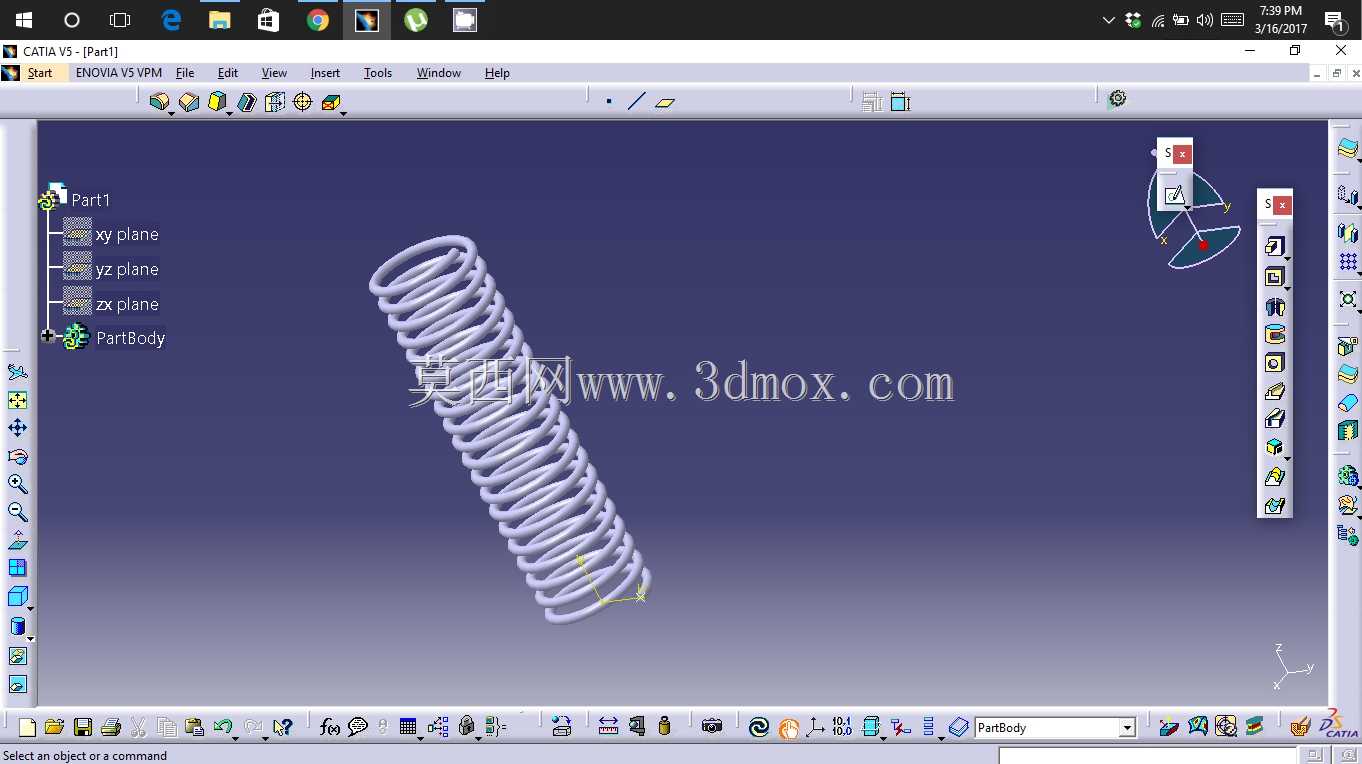

等节距圆柱螺旋压缩弹簧结构设计

这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常选型和建模时，首先要明确安装场景的边界约束：比如安装孔的内径要比弹簧外径大0.5到1毫米，避免弹簧受压弯曲时和孔壁发生剐蹭磨损；配套的导向轴外径要比弹簧内径小0.3到0.8毫米，防止弹簧伸缩过程中出现径向窜动，影响施力方向的准确性。从功能特性来看，这类等节距弹簧的刚度线性度好，在有效压缩行程内，弹力和压缩量的比值基本保持恒定，不会出现刚度突变的情况，很适合用在需要稳定弹力输出的场合。比如冲压设备的卸料机构里，它能给卸料板提供持续的压紧力，把冲压完成后卡在凸模上的板料平稳推落，不会因为弹力波动导致板料变形；在自动化生产线的工件定位工位，弹簧顶着定位销伸出，工件到位时压缩弹簧让定位销回缩，既保证定位精度，又能避免硬接触撞坏工件表面。设计这类弹簧的时候，首先要根据工作行程和所需的最大工作载荷，计算出合适的钢丝直径、弹簧中径和有效圈数：钢丝直径决定了弹簧的承载能力，直径越大能承受的载荷越高，但对应的弹簧刚度也会变大；有效圈数直接影响弹簧的变形量，圈数越多相同载荷下的压缩量越大，刚度就越低。建模的时候要注意两端的并圈结构，通常两端会各有1到1.5圈的支承圈，这部分圈节距为0，端面要磨平，磨平长度不小于一圈周长的四分之三，这样安装的时候弹簧端面能和安装座完全贴合，不会出现偏载导致弹簧早期失效。还要注意弹簧的并紧高度不能超过安装空间的最小允许尺寸，避免弹簧压并后还有额外载荷作用，导致弹簧产生永久塑性变形。在阀门类产品里，这类弹簧用来提供阀瓣的复位力，当介质压力超过设定值时弹簧被压缩，阀瓣打开泄压，压力回落时弹簧推动阀瓣复位密封，这时候对弹簧的抗疲劳性能要求很高，建模时要严格控制圈间的节距误差，保证每一圈的受力均匀，避免局部应力集中导致断裂。还有日常的工装夹具里，弹簧用来提供夹紧力，比如快速夹钳的内部结构，靠弹簧的预紧力保持夹钳的锁紧状态，不会因为设备振动出现松脱。建模过程中要还原螺旋升角的准确数值，不能用简单的扫掠忽略实际的螺旋角参数，否则后续做有限元受力分析时，应力计算结果会和实际情况出现较大偏差，影响选型判断。另外还要考虑弹簧的自由长度公差，通常普通精度的弹簧自由长度公差控制在自由长度的百分之二以内，安装时的预压缩量一般取总行程的百分之十到百分之十五，这样既能保证初始接触力，又不会浪费过多的有效行程。
