工业仓储金属网格周转笼结构设计

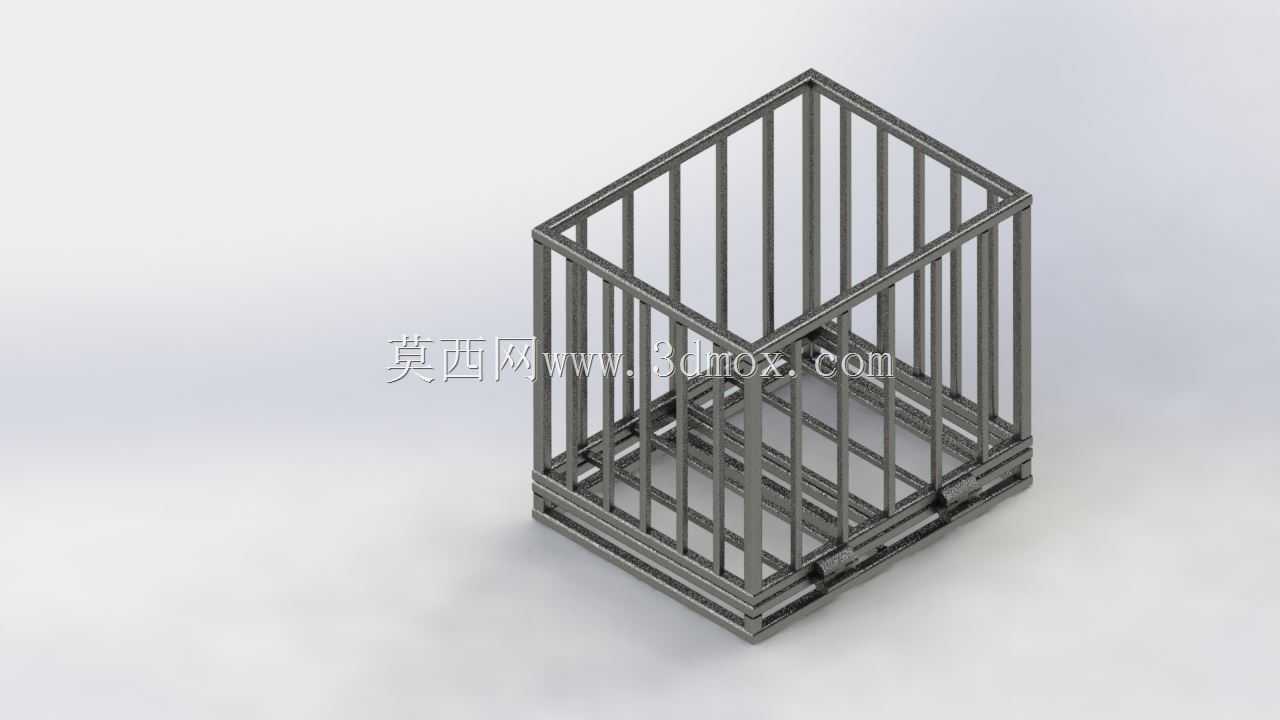

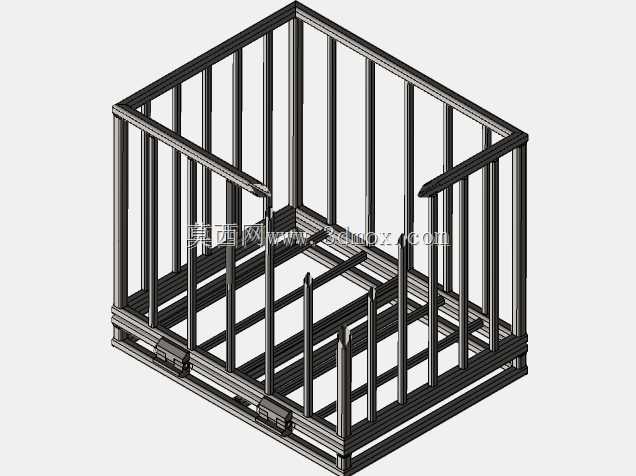

这款金属网格结构的仓储周转容器，主要面向生产车间工序间物料转运、成品仓静态存储、物流干线运输集装等场景使用，在机械加工、汽配生产、电商仓储等领域的应用十分普遍，可替代传统木质包装箱、塑料周转箱承载金属零部件、半成品工件等较重货品，适配常规叉车、手动液压搬运车的叉取作业，无需额外托盘即可完成整单元搬运。从结构设计逻辑来看，整体采用等边角钢作为底部承力框架，框架底部预留标准叉车间隙，满足1.5吨到2吨额定载重下的抗弯强度要求，底部框架上方铺设密排钢筋网格，避免小件物料从底部缝隙掉落，同时保证堆垛时的受力均匀传递。四周竖向栏杆采用等直径圆钢等间距排布，栏杆间距控制在50mm以内，既保证整体通透度便于快速清点内部物料，又能防止常规尺寸的工件从侧面滑出，竖向栏杆上下两端分别与顶部边框、底部承力框架满焊连接，所有焊接位置做打磨去毛刺处理，避免使用过程中划伤操作人员或刮坏货品外包装。顶部采用同规格角钢做围边，一方面强化整体结构的抗扭刚度，另一方面可实现多个同规格周转笼的稳定堆垛，堆垛时上层笼体的底部框架可精准嵌入下层笼体的顶部围边内，堆垛高度可达四层，大幅提升仓储空间的垂直利用率。设计过程中充分考虑了使用边界，整体外形尺寸适配标准1200*1000mm托盘的堆叠要求，可直接配合自动化立体仓库的货位尺寸使用，无需额外调整货架参数；笼体整体未设置封闭侧板，空载时可实现嵌套堆叠，嵌套后占用空间仅为满载状态的五分之一，大幅降低返程运输与空载存储的空间占用。结构受力层面，通过有限元校核验证，底部承力梁在额定均布载荷下的最大挠度控制在跨度的1/500以内，满足长期重载使用下的结构刚度要求，不会出现底部下沉变形导致的搬运卡滞问题；侧面栏杆可承受侧向100kg的集中推力而不产生永久变形，避免搬运过程中侧面受挤压变形导致物料掉落。实际使用中，该类周转笼可配合内部隔断实现多品类小零件的分类存放，也可配合标识牌快速完成物料分类管理，相比封闭式料箱，网格结构可快速完成内部清洁，残留的铁屑、灰尘可直接从网格缝隙漏出，无需额外掏箱清理，适配生产车间的日常使用维护需求。
