多通接口异形轴承端盖结构设计

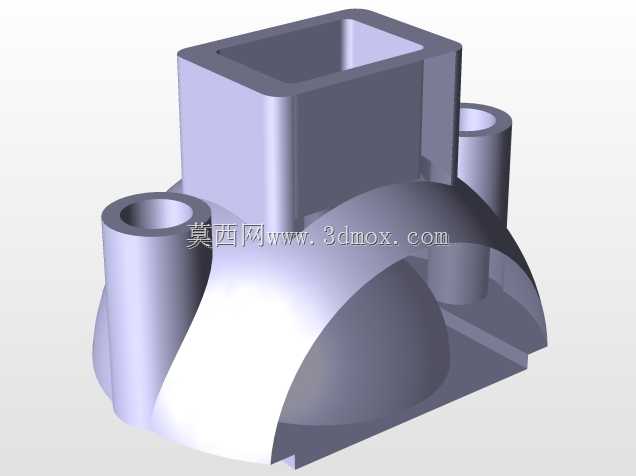

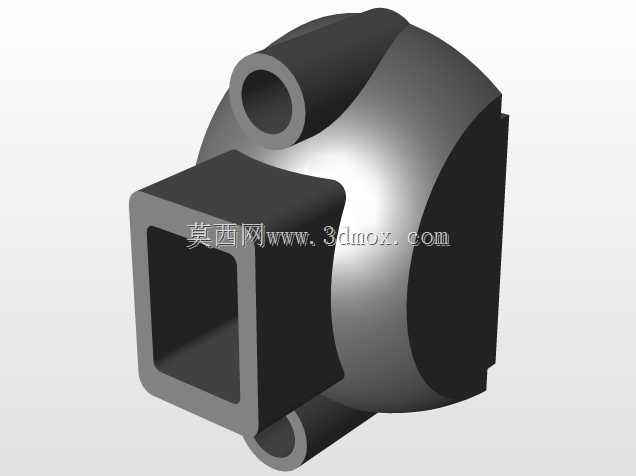

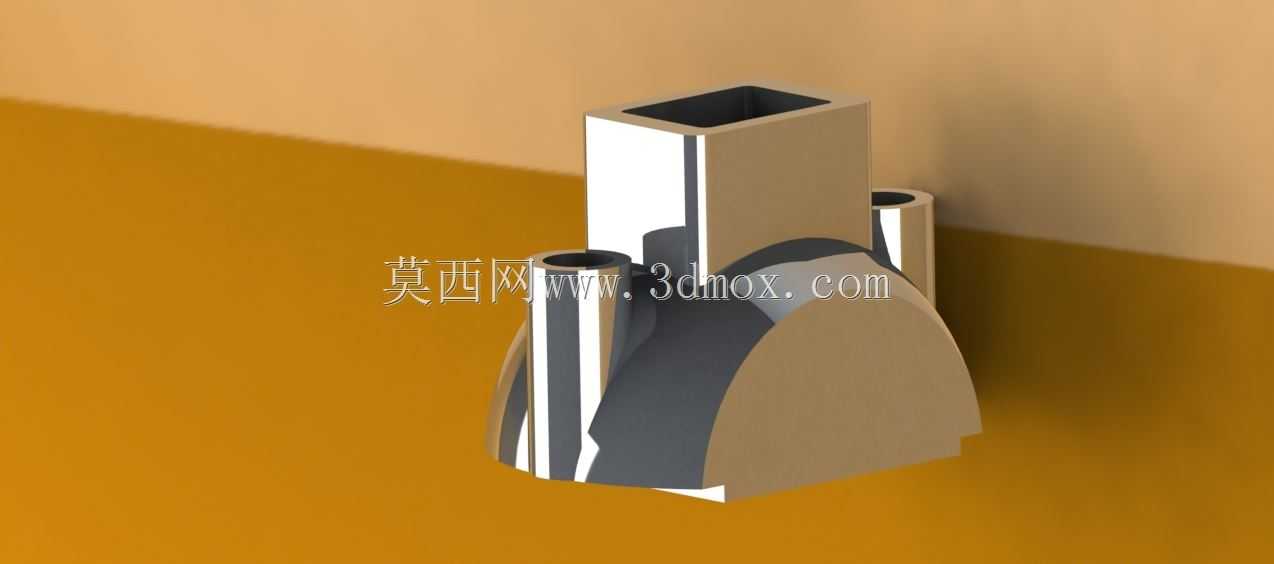

这款异形轴承端盖主要应用在多管路集成的传动箱体部位，区别于常规圆形单孔轴承端盖，它在承担轴承外圈轴向定位、腔体密封防护的核心功能之外，还集成了三个不同通径的管路接口，可同时满足传动腔润滑油路导通、气压平衡、传感器走线的多重需求，无需在箱体壁面额外开孔布置接头，能有效缩减传动单元的整体装配空间，降低箱体加工的工序复杂度。从实际装配场景来看，这类端盖多用于紧凑型齿轮传动箱、小型液压泵组的输出端位置，安装时端盖的半圆弧形基面与箱体轴承座的止口完全贴合，配合端面密封垫可实现腔体与外界的隔绝，避免润滑油泄漏同时阻挡外部粉尘、切削液进入轴承滚道，延长轴承的实际服役寿命。设计过程中首先要匹配对应轴承的外圈外径尺寸，确定端盖主体的定位止口公差，通常止口与轴承座孔采用H7/h6的间隙配合，保证装配时端盖能顺利压入到位，不会出现卡滞或配合过松导致的定位偏移。三个管路接口的位置排布经过受力校核，避开了端盖与轴承外圈接触的承压区域，其中顶部的方形接口为润滑油回油通道，内壁做了顺滑过渡处理，避免回油时出现涡流阻滞，两侧的圆形接口分别用于接入气压平衡管和温度传感器，接口根部做了加厚圆角处理，降低管路装配时的应力集中风险，避免长期受振动影响出现接口开裂的问题。端盖的主体壁厚根据腔体工作压力做了匹配设计，承压区域壁厚均匀，非安装面做了局部减薄处理，在保证结构强度满足1.5倍额定工作压力承压要求的前提下，尽可能降低零件自身重量。安装边界方面，端盖的半圆基面直径与对应轴承座的止口直径完全匹配，三个接口的中心距、伸出长度都严格适配周边管路的排布空间，装配后不会与周边的传动部件、管路接头产生运动干涉，端盖的安装孔位采用对称排布，可适配不同角度的安装需求，无需额外调整安装方向即可完成管路对接。这类集成式端盖相比传统分离式的端盖加接头组合，减少了三个密封连接点，能有效降低管路泄漏的故障概率，同时减少了装配时的零件数量，提升产线装配效率，在紧凑型传动设备的设计中，这类集成化结构零件的应用能大幅优化设备的整体布局，压缩设备的外形尺寸，适配更多安装空间受限的应用场景。
