立式承压排水储液罐体结构设计

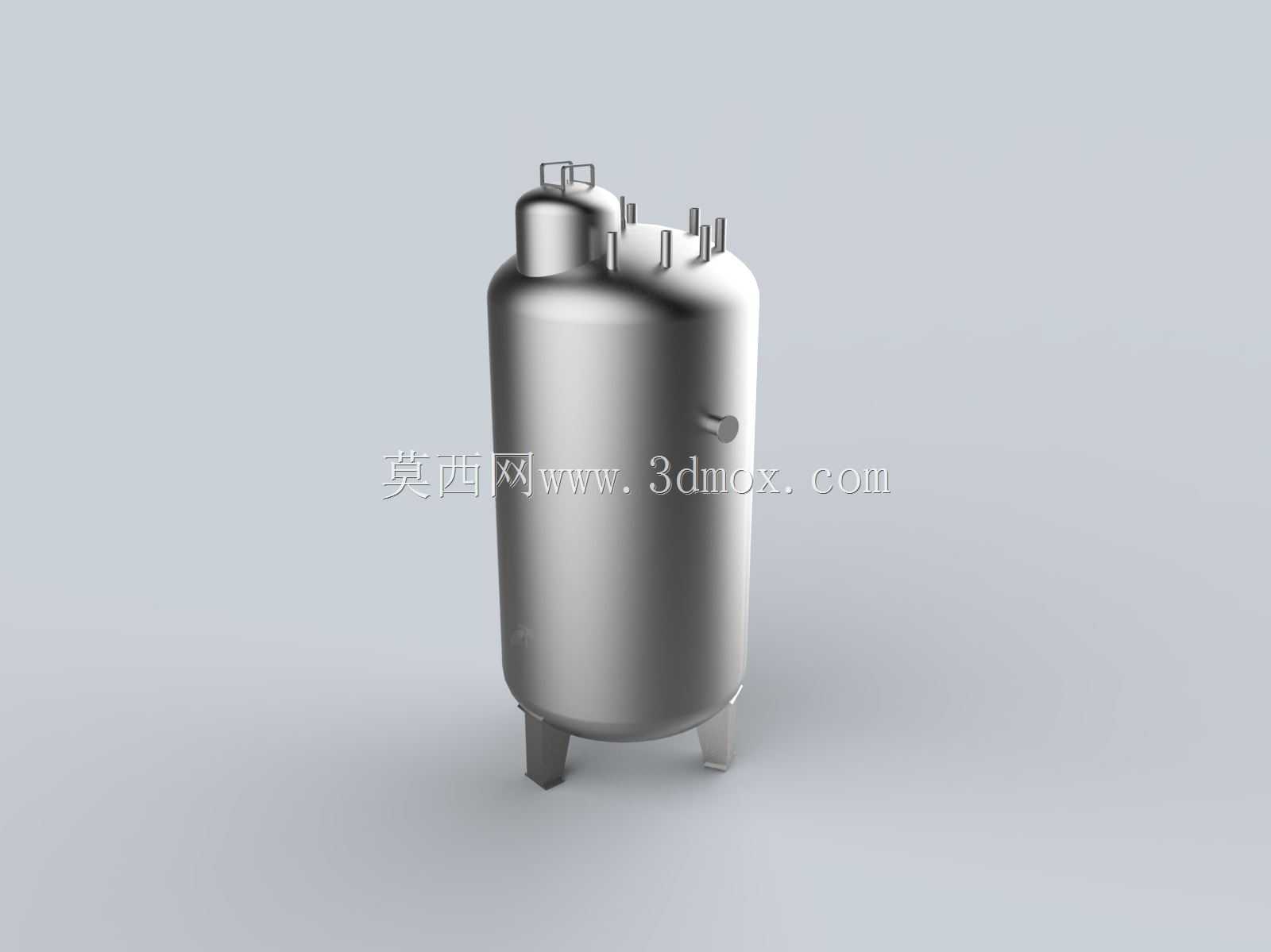

该立式承压罐体主要应用于工业给排水、工艺介质暂存、生产流程排水缓冲等场景，在化工、食品加工、制药、市政水处理等领域的生产车间、公用工程站房内承担液体暂存、压力稳定、排水缓冲的核心作用，可适配带压工况下的液体存储与定向输送需求，避免管网压力波动对前端生产设备造成冲击，同时可作为重力排水前的压力缓冲单元，平衡不同工段的排水流量差。从结构设计来看，整体采用立式圆柱筒体搭配上下标准椭圆封头的构型，这类构型在承压状态下应力分布更均匀，筒体环向与轴向应力差值更小，相比方形储罐能承受更高的内部工作压力，材料利用率更高。底部采用三支腿式支撑结构，支腿与下封头采用焊接连接并增设加强垫板，分散罐体满载时的集中载荷，安装时无需额外做大型混凝土基础，仅需在硬化地面做预埋地脚螺栓固定即可，支腿高度预留了底部排液口的操作空间，方便后续对接排液管路与阀门检修。罐体顶部设置了人孔结构，方便运维人员进入罐体内部做清洁、检修与焊缝检测，同时顶部预留了多个工艺接管口，可根据实际工况对接进液管、溢流管、排气阀、压力检测仪表、安全泄压装置等附件，侧部预留的侧接口可用于液位计安装、介质取样或者侧进液管路对接，满足不同工艺管路的排布需求。设计过程中优先考虑了现场安装的边界限制，整体外径控制在常规车间通道可通行的尺寸范围内，吊装时顶部的吊耳可直接配合吊带或吊钩完成吊装作业，无需额外制作吊具，罐体总高度适配常规厂房层高，顶部接管安装后不会触碰厂房顶部管线或桥架。筒体壁厚根据常规承压工况做了等强度设计，封头壁厚与筒体保持一致，减少焊接处的应力集中，所有接管与筒体的连接位置均做了补强处理，避免开孔造成的筒体强度下降，支腿的截面尺寸根据满载总重量做了压杆稳定校核，确保满载静置、轻微震动工况下不会出现失稳变形。这类罐体在实际使用中，可根据存储介质的特性调整内表面处理工艺，存储洁净介质时可做镜面抛光处理，存储腐蚀性介质时可衬防腐层，外部可根据现场环境做保温层包覆，适配不同的工艺使用需求。
