工业传动用铰接式链节结构设计

在各类链式传动、输送设备的结构组成中，链节是构成整根链条的基础受力单元，其结构合理性直接决定整条传动链的负载能力、运行稳定性与服役寿命。这类铰接式链节主要应用于重载输送线、工程机械传动机构、农机驱动链条、矿山设备牵引链等场景，承担相邻链节之间的铰接传动、拉力传递功能，运行过程中需要反复承受交变拉应力、铰接处的转动摩擦载荷，部分工况下还要耐受冲击载荷与粉尘、潮湿等复杂环境侵蚀。

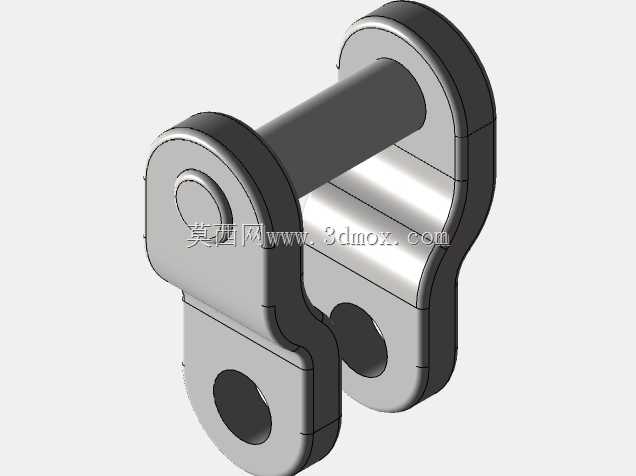

从结构设计逻辑来看，该链节采用内外链板错位配合的铰接形式，两侧链板通过中部的销轴实现刚性连接与转动自由度的平衡，链板端部的通孔用于和相邻链节的销轴配合，形成可连续弯折的链式结构。设计过程中首先要保证链板的受力截面均匀，避免应力集中区域的出现，链板外轮廓采用圆弧过渡处理，既可以减少运行过程中与相邻部件的剐蹭，也能优化应力传递路径，避免尖角处的应力集中导致链板疲劳断裂。销轴与链板的配合采用过盈压装设计，保证销轴不会在运行过程中出现相对转动导致的松脱，而销轴与相邻链节的套筒配合面则保留合理的间隙公差，既保证铰接转动的灵活性，又避免间隙过大导致的传动冲击与磨损加剧。

从安装边界来看，该链节的两个铰接孔中心距是核心安装尺寸，直接决定链条的节距参数，选型时需要匹配对应节距的链轮齿形参数，保证啮合过程中链节能顺利嵌入链轮齿槽，避免出现卡滞、跳齿问题。链板的厚度方向尺寸决定了整根链条的横向安装空间，设计时需要预留足够的侧边间隙，避免运行过程中链板与导轨、护板等周边部件发生摩擦。端部铰接孔的内径尺寸需要匹配对应规格的销轴与套筒，配合公差需要根据运行转速、负载大小调整，高速轻载场景下可适当放大间隙保证转动灵活性，重载低速场景则需要缩小间隙提升连接刚性，减少冲击载荷下的形变量。

实际应用中，这类链节的材质通常选用高强度合金结构钢，链板经过冲压成型后进行热处理强化，表面硬度控制在合理区间，既保证足够的抗拉强度，又保留适当的韧性避免冲击断裂；销轴表面则需要进行渗碳淬火处理，提升铰接面的耐磨性能，延长铰接副的磨损寿命。设计建模过程中需要重点验证链节铰接转动时的干涉情况，保证相邻链节在最大弯折角度下不会出现结构碰擦，同时要校核额定拉力下链板的应力分布，确保最大应力值低于材料的许用疲劳强度，避免长期交变载荷下出现疲劳失效。对于输送设备用的链节，还可以根据安装需求在链板上预留附件安装孔位，用于固定输送刮板、料斗等附属部件，拓展链节的应用适配性。
