磁吸式机台固定卷尺收纳支架结构

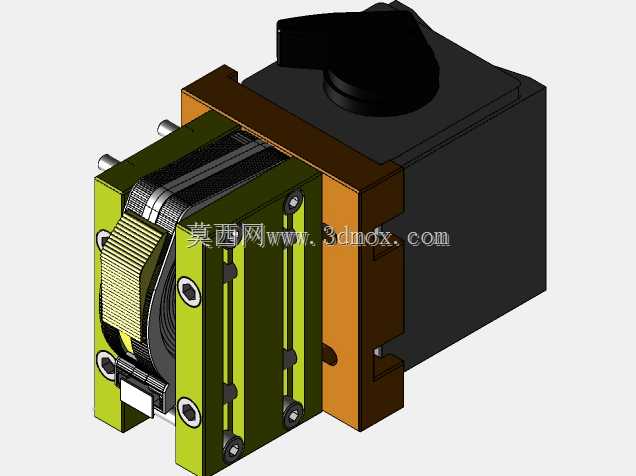

在车间日常加工、设备装配、工件尺寸核验的作业场景里，卷尺是一线操作工人随身携带的高频用量具，但随手放置的卷尺很容易滚落、被工件堆掩埋，或是被切削液、金属切屑污染影响尺带收卷顺滑度，这款磁吸式卷尺固定支架正是针对这类现场痛点设计的机台配套附件。从结构设计逻辑来看，支架采用分层式组合结构，主体承托框架做了与卷尺外壳轮廓匹配的限位卡槽，卡槽两侧预留了弹性抵紧位，不需要额外打孔拧螺丝就能适配市面上多数常规规格的盒式钢卷尺，尺带出口位置做了导向避让槽，抽拉尺带时不会和支架边缘产生剐蹭，避免长期使用磨花尺带刻度。支架背部集成了强磁吸附模块，不需要在机床床身、工作台面钻孔攻丝做永久性安装，直接贴附在铸铁、钢制设备的垂直立面或者水平台面上就能完成固定，磁块的吸附力经过核算，能够承受卷尺本身重量加上抽拉尺带时的拉扯力，不会因为日常抽拉测量出现移位、掉落的情况。从安装边界来看，支架整体外轮廓紧凑，横向宽度控制在常规盒式卷尺宽度的1.2倍左右，纵向高度不超过卷尺本体加顶部锁紧拨块的总高度，突出安装面的厚度较薄，不会占用机台过多操作空间，也不会和周边的刀具、工件、操作手柄产生运动干涉。支架的侧板采用耐磨的硬质结构材质，连接部位用紧固件做了可拆设计，后期如果磁块消磁或者卡槽出现磨损，可以单独拆解更换对应部件，不需要整体报废。在实际使用中，工人需要测量工件尺寸、核对安装孔位间距时，抬手就能从固定位置抽拉尺带，测量完成后尺带自动收回支架内，既解决了卷尺随手乱放容易丢失的问题，也能让作业区域的量具摆放更规整，减少找工具的无效时间，同时支架的围挡结构能挡住大部分飞溅的切屑和切削液，减少尺带被污染卡滞的概率，延长卷尺的使用寿命。设计时还特意在支架顶部预留了卷尺锁紧按钮的操作空间，不需要把卷尺从支架上取下来，就能直接按压顶部的锁止结构固定尺带刻度，单手就能完成抽拉、锁止、读数的全套操作，适配单人作业时的测量需求。
