PS2游戏手柄外观结构三维建模设计

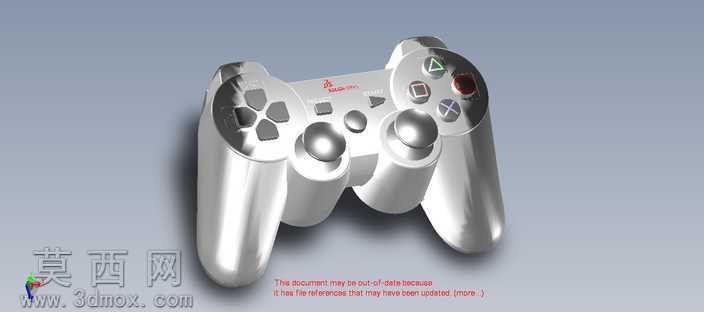

本作品为PS2游戏手柄的三维建模设计成果，建模阶段以还原经典PS2手柄的人体工学握持形态为核心目标，首先通过参考实物的比例尺寸绘制轮廓草图，确定手柄左右握把的弧形曲面、按键区域的排布基准，采用曲面建模与实体建模结合的方式构建整体基础形态：先绘制手柄中框的平面轮廓线，通过放样、曲面填充生成贴合手掌弧度的握把曲面，将曲面缝合后加厚生成实体主体，保证握把部分的曲面过渡顺滑无棱角，还原原版手柄贴合手部自然握持姿态的造型特征。按键部分的建模遵循原版手柄的功能分区布局，左侧方向键采用分体式十字按键结构，分别构建四个方向的独立按键实体，预留按键与中框之间的装配间隙；右侧功能按键按照三角、方块、圆圈、叉号的经典标识布局，分别制作对应形状的按键曲面，还原按键表面轻微内凹的触感设计；中间区域的两个类比摇杆采用分层建模方式，先构建摇杆底座的圆柱结构，再制作摇杆帽的弧形顶面，还原摇杆帽表面的防滑纹理细节；中间的功能选择按键、指示灯区域也按照实物比例逐一建模，保证各按键的大小、间距与原版手柄一致。建模过程中对各部件的装配关系做了对应处理，预留了按键按压的活动间隙、握把内部的元器件容纳空间，结构上还原了手柄上下壳的扣合位、按键的支撑柱位置，保证模型结构符合实际产品的装配逻辑。材质与渲染阶段，为手柄主体赋予亮银色金属质感塑料材质，调整材质的反射参数与粗糙度，模拟原版银色限定版手柄的半光泽金属漆面效果，按键部分分别对应不同的色彩材质：方向键与功能按键采用深色哑光塑料材质，右侧功能按键表面的标识采用对应色彩的贴花材质还原，摇杆帽采用深色软胶材质，调整材质的粗糙度模拟软胶的磨砂触感。渲染时采用柔和的侧上方主光源搭配补光，突出手柄曲面的光影过渡，展现金属漆面的反光质感与各部件的材质差异，整体渲染效果还原了银色PS2手柄的精致外观，模型各部件结构完整，曲面过渡自然，既还原了经典游戏手柄的外观特征，也体现了手持数码产品的人体工学设计思路与结构建模逻辑。
