滑动门配套支撑导向连接支架结构

日常做平移滑动门结构配套设计时，这类支撑导向支架是很容易被忽略但直接影响门体运行平顺度的核心小件，很多现场安装出现的门体卡顿、运行异响、长期使用下坠偏移问题，追根溯源都是支架的结构设计或者安装匹配度没做好。从实际应用场景来看，这类支架适配各类室内平移隔断门、柜体滑动门、小型设备舱平移检修门的安装配套，承担门体与滑动导轨之间的连接承载、运行导向、间隙限位的多重作用，不是简单的一块固定角码。

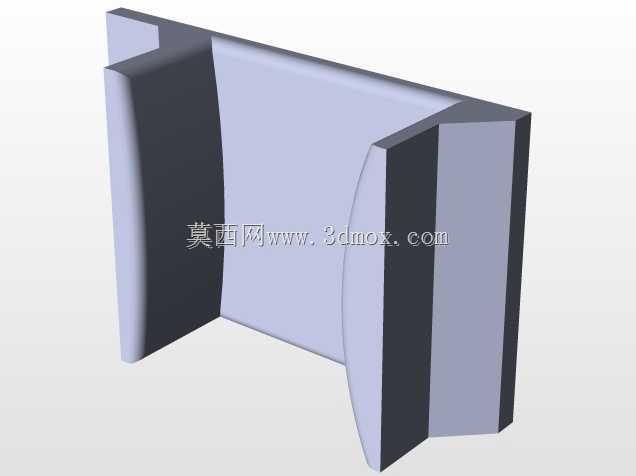

设计这类支架的时候，首先要卡准安装边界尺寸，支架与门体连接的安装孔位要匹配常规滑动门的型材安装槽距，避免现场安装需要二次打孔破坏门体结构，与滑动副连接的卡位尺寸要和常用的导轨、滑轮组件公差配合，单边预留0.2到0.3毫米的活动间隙，既不会因为间隙过大出现门体运行晃荡，也不会因为间隙过小导致滑动阻力增大、低温环境下出现卡滞。结构上采用弯折一体的受力构型，在承载受力的弯折位置做加强筋过渡，避免长期承重出现应力变形，连接面的平整度公差控制在0.1毫米以内，保证安装后门体不会出现倾斜偏移。

实际选型使用时，要注意支架的承载阈值要匹配对应门体的重量，单组支架的额定承载要留够1.5倍以上的安全余量，避免长期开关门的交变载荷导致支架疲劳变形。导向卡位的边缘做小圆角钝化处理，不会在安装或者后期维护时划伤施工人员，也不会磨损导轨的接触面。安装孔位设计成长条可调式结构，方便现场安装时微调门体的水平度与前后间隙，不用反复拆卸重新打孔，降低现场施工的调整难度。这类支架的结构设计不需要过于复杂的构型，核心是保证受力均匀、安装便捷、匹配性强，能适配多数常规滑动门的安装需求，减少现场定制加工的工作量，同时保证长期使用的结构稳定性，避免短时间内出现配件变形失效的问题。
