SBR20UU开口箱式直线轴承滑块

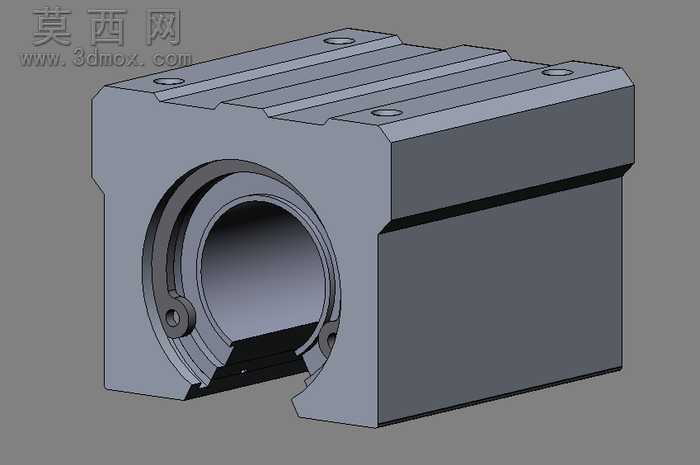

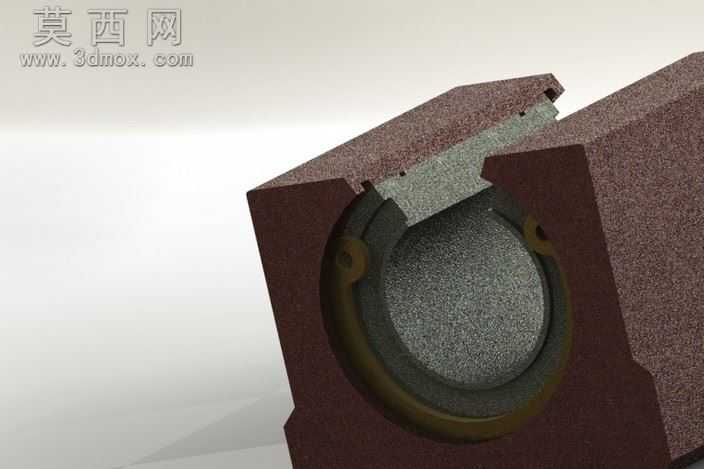

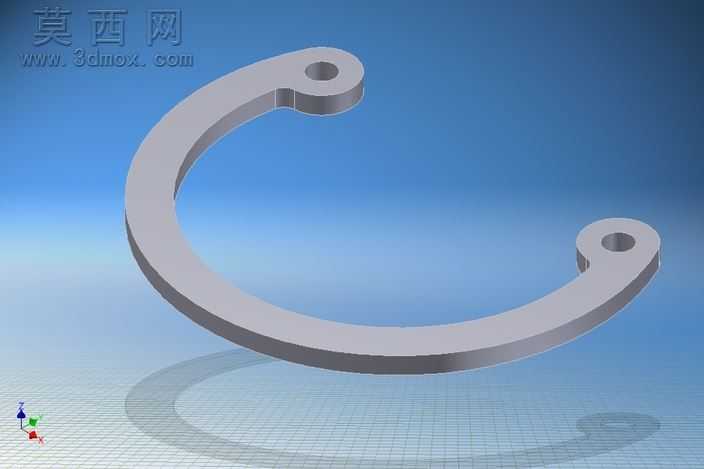

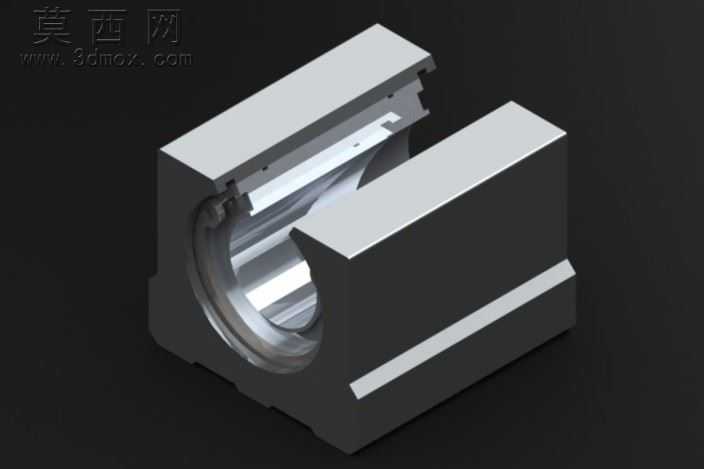

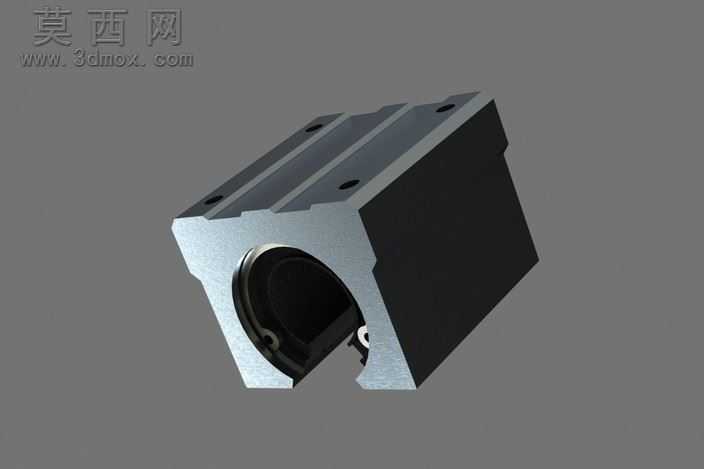

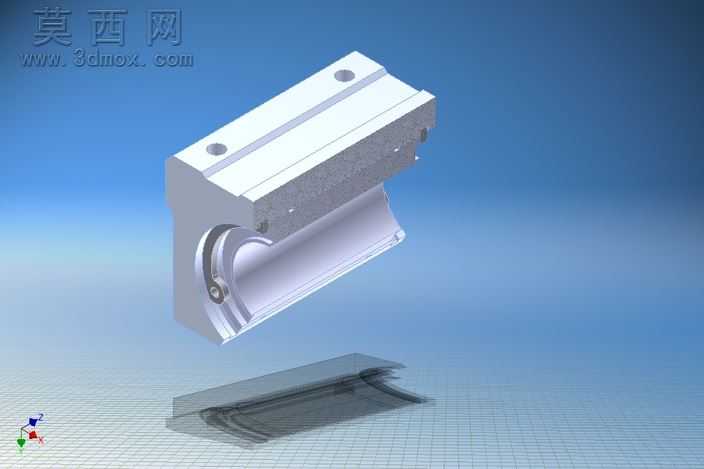

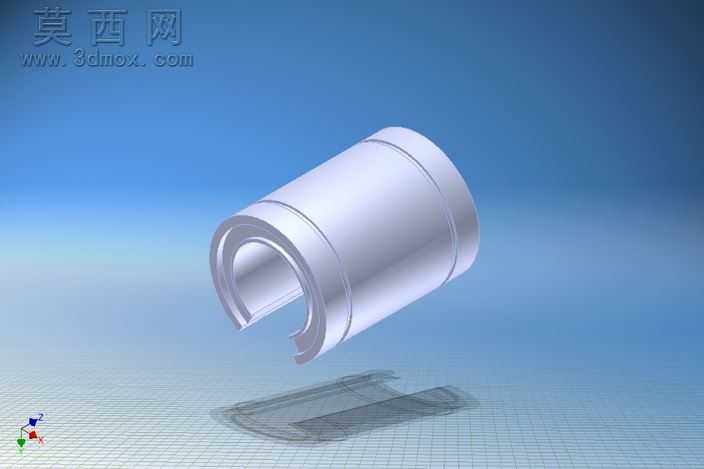

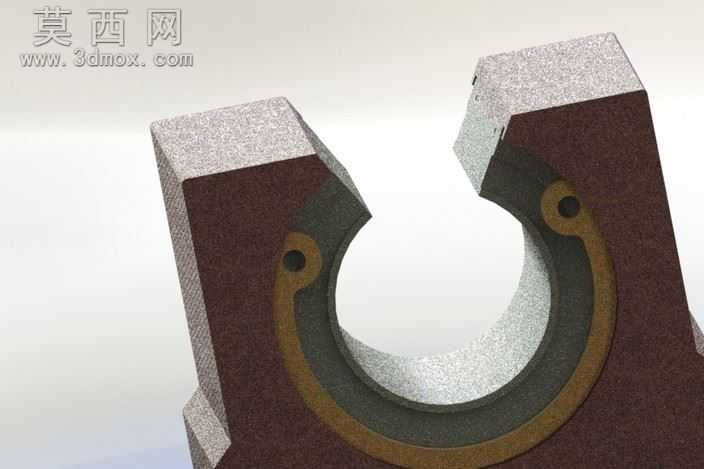

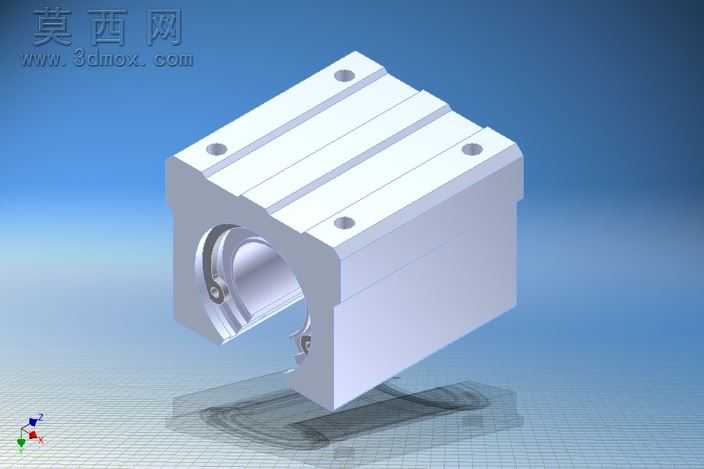

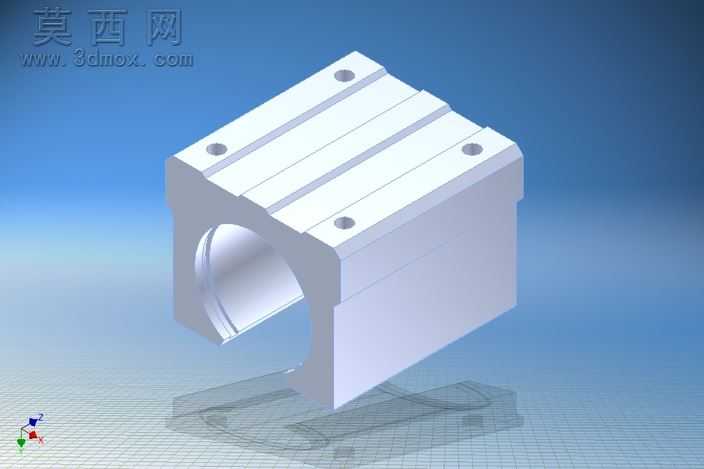

本作品为SBR20UU规格开口箱式直线轴承滑块三维建模成果，建模过程严格遵循工业标准件的实际尺寸规范，完整还原了该类传动部件的全部结构细节。建模阶段首先以基准轴为核心搭建整体装配框架，先完成滑块主体铝制基座的特征构建：基座采用箱式方正结构，顶面设计有均匀分布的安装沉孔，用于将滑块整体固定在移动工作台上，侧面与底面做了规整的倒角处理，既避免锐边磕碰也符合实际加工的工艺要求；基座中部开设贯通的轴承安装腔，适配20mm直径的配套光轴使用，开口式的腔体设计方便轴承与导轨的快速装配，也便于后期维护时调整预紧、清理积尘。随后完成内部直线轴承单元的建模，还原了轴承外圈的限位卡槽、内置的滚珠循环通道结构，以及端部的密封挡圈细节，密封件的卡扣结构也做了精准复刻，确保虚拟装配时各部件的配合关系与实物完全一致。材质渲染阶段针对不同部件做了区分处理：铝制基座赋予哑光银灰色金属材质，还原铝合金阳极氧化后的细腻磨砂质感，边缘做轻微的高光处理体现机加工的平整精度；内部轴承钢构件赋予高光亮面金属材质，体现轴承钢淬火后的高硬度光滑表面特性；密封橡胶圈赋予深黑色哑光橡胶材质，还原丁腈橡胶的哑光质感，不同材质的视觉区分让模型整体层次清晰，结构辨识度极高。设计过程中充分考虑了该部件的实际使用场景，作为数控设备、自动化滑台的核心传动部件，建模时严格把控各安装孔的位置度、轴承内孔与安装基面的平行度公差，确保模型可直接用于虚拟装配验证、设备运动仿真，也可作为非标设备设计时的标准件库调用素材，帮助设计人员快速完成滑台模组的整体布局设计，减少标准件重复建模的工作量，提升机械设计的整体效率。
