机柜嵌入式密封观察真空盖板结构

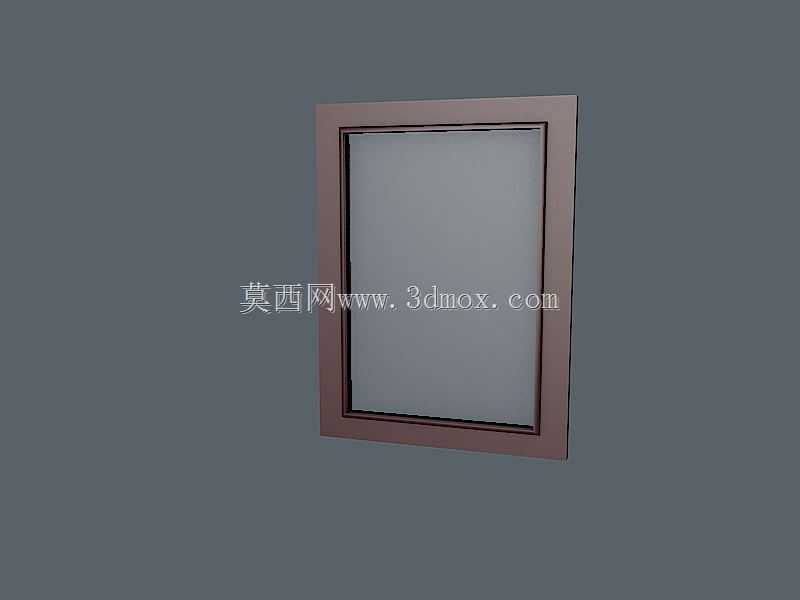

这款盖板结构主要应用在需要维持腔体内负压环境的工业机柜上，常见于真空试验箱、低压储能机柜、半导体工艺腔体的观察检修位置，日常使用中既可以隔绝腔体与外部环境的压差，维持内部真空度稳定，也能让操作人员不用开启盖板就直接观察腔体内部的工件状态、设备运行情况，减少开腔破真空的频次，提升生产与试验环节的效率。从结构设计来看，整体采用矩形边框内嵌透明视窗的形式，边框做了等宽的折边处理，折边处预留了均匀分布的安装孔位，安装时可以配合密封胶条压合在机柜腔体的开口法兰面上，螺栓锁紧后能让胶条产生均匀的压缩形变，避免局部密封失效导致的漏气问题。透明视窗部分采用嵌入式安装结构，视窗与边框的衔接位置做了阶梯槽设计，装配时视窗嵌入槽内后通过压条从内侧固定，衔接缝隙填充密封胶，既保证视窗的固定强度，也能避免衔接位置出现泄漏通道。边框的边角做了小圆弧过渡处理，没有尖锐的直角结构，一方面是避免钣金加工过程中应力集中导致的边框变形，另一方面也能防止安装维护时边角划伤操作人员。从安装边界来看，这款盖板的外框尺寸需要匹配对应机柜腔体的开口尺寸，安装时需要保证法兰面的平面度公差在合理范围内，避免锁紧后边框翘曲影响密封效果；视窗的有效观察区域占整体盖板面积的七成以上，足够覆盖常规的观察视野需求，不会因为边框过宽遮挡视线。在实际选型匹配时，需要根据腔体的极限真空度要求选择对应厚度的视窗材料，边框的板材厚度也要匹配腔体的负压载荷，避免抽真空时边框受负压作用产生向内的形变，拉扯密封胶条导致密封失效。日常使用中，这类盖板不需要频繁拆卸，只有在腔体内部需要大件检修、更换内部耗材时才会整体拆下，平时的常规状态观察都可以透过视窗完成，相比全密封无观察窗的盖板结构，能大幅减少破真空、复抽真空的时间消耗，也能降低频繁开关盖板对密封胶条的磨损，延长密封组件的使用寿命。边框表面做了防锈喷涂处理，能适应工业车间的常规温湿度环境，不会因为长期使用出现锈蚀掉屑的问题，避免锈蚀颗粒掉入真空腔体内部影响工艺环境。
