中式格栅木质上柜柜门结构设计

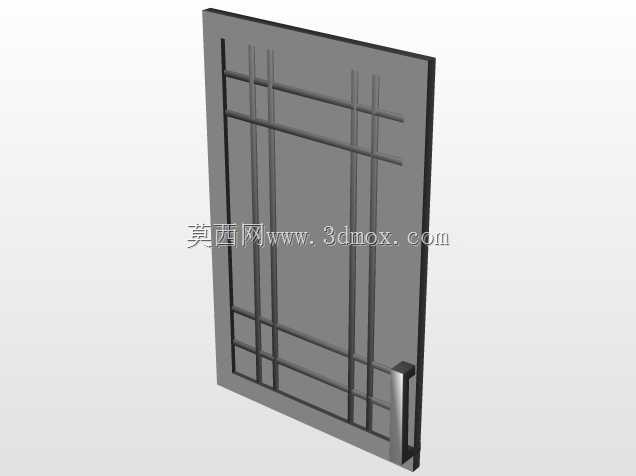

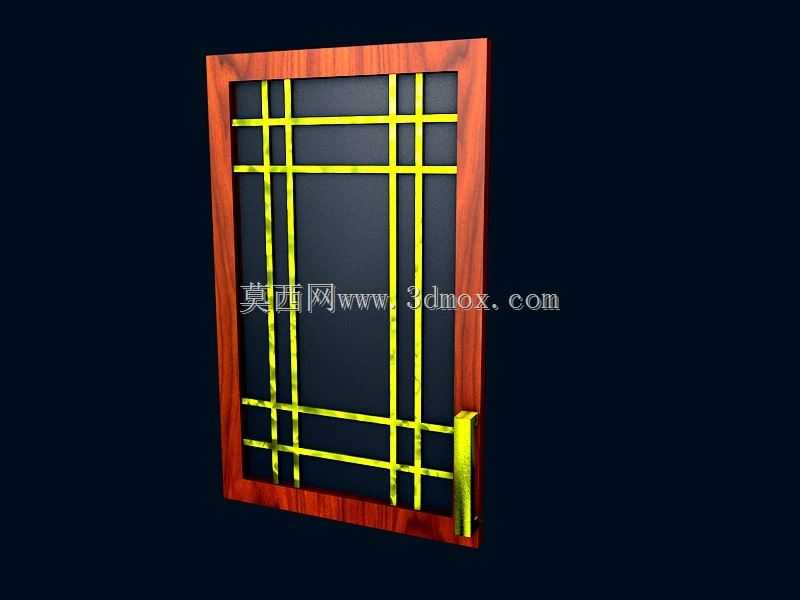

这款格栅式上柜柜门构件，主要适配中式风格的储物柜体、展示柜体以及定制家居的上部封闭单元，在茶室、中式餐饮空间、传统风格办公区域的柜体配置中应用较多，既承担上部储物空间的封闭遮挡功能，也兼具空间装饰属性，能和整体木作柜体的风格形成统一呼应。从结构设计逻辑来看，构件采用外框内嵌格栅的分层结构，外围实木边框做了45度拼角处理，边框截面预留了和柜体铰接的安装位，侧边的合页安装槽深度控制在3mm，适配常规的小型暗藏合页，安装后不会外露五金件破坏整体视觉效果。内嵌的格栅采用横竖交错的分格设计，格栅条的截面尺寸统一为12mm见方，横竖条的交接位置做了半槽咬合结构，组装后不需要额外钉接就能保证格栅整体的结构强度，格栅背面预留了2mm的嵌槽，可安装磨砂玻璃或者半透纱质衬板，既避免柜内物品直接外露显得杂乱，也能让部分光线透过格栅形成错落的光影效果。整体构件的外轮廓尺寸适配常规450mm宽度的上柜单元，高度方向匹配720mm的标准上柜竖向空间，安装时需要注意柜体侧边的预留间隙，左右各预留1.5mm的开合活动间隙，上下预留2mm的调整余量，避免温湿度变化导致木材胀缩出现开合卡滞的问题。设计过程中重点考量了木质构件的形变控制，外框的横竖料都做了内部应力释放槽，格栅条采用纵向顺纹裁切，最大程度降低长期使用过程中的翘曲变形概率，边框的外侧做了小圆角打磨处理，避免日常使用过程中磕碰划伤。格栅的分格比例参考了传统窗格的视觉比例，横向设置三道分格条、竖向设置四道分格条，形成的错落格口大小符合中式审美中的疏密节奏，不会因为格条过密显得压抑，也不会因为格口过大失去格栅的装饰层次感。构件侧边预留的拉手安装位和格栅侧边做了一体化衔接，不需要额外加装突出的外拉手，按压侧边即可实现柜门开合，保持了柜门正面的视觉完整性。实际安装适配时，需要匹配对应承重的暗藏铰链，单扇门的重量控制在1.2kg以内，常规的小型阻尼铰链即可满足开合支撑需求，开合角度可以达到95度，完全满足上柜内部物品取放的操作空间要求，不会因为开门角度过小导致大件物品取放受阻。
