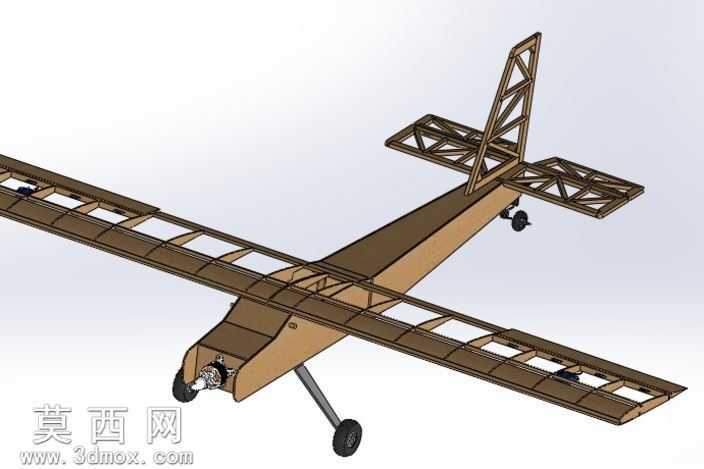

木制遥控教练飞机骨架结构三维设计

本作品为固定翼遥控教练飞机的木制骨架结构三维建模成果，建模过程围绕航模教练机的实际制作需求展开，优先还原轻木构架式航模的典型结构特征。建模阶段以常规上单翼教练机的气动布局为基础，先搭建机身纵向主梁与横向隔框的基准框架，逐一绘制每一段翼肋、翼梁、尾撑杆的单体结构，再按照实际装配逻辑完成拼接，所有杆件的衔接位置均预留了粘接与紧固件安装的余量，完全匹配木制航模的加工工艺要求。材质渲染阶段针对不同部位的构件做了区分处理：机身承力段的蒙板区域赋予薄木片材质，呈现轻木裁切后的自然哑光质感；外露的桁架结构则还原了木条打磨后的细腻纹理，起落架的金属支架、橡胶机轮、动力段的整流罩等部件分别赋予对应的金属、橡胶、复合板材材质，整体渲染效果清晰区分不同功能的构件，直观展现骨架的受力传递路径。结构设计上充分考虑遥控教练机的使用需求：上单翼布局保证飞行稳定性，适合新手操作练习；尾翼采用桁架式结构减轻尾部重量，优化整机重心配平；前三点式起落架的安装位置做了结构加强，能够承受新手降落时的轻微冲击；机翼的翼肋排布遵循翼型曲线变化，保证成型后机翼的气动外形准确，机身隔框预留了舵机、电池、接收机等电子设备的安装空间，无需大幅修改即可直接适配常规航模电子配件。整个建模过程严格遵循轻木航模的制作逻辑，所有构件的尺寸比例均参考成熟教练机图纸设定，没有过度简化关键受力结构，既可以作为航模爱好者制作实机的结构参考，也能用于航模结构教学的演示素材，帮助初学者理解固定翼航模的骨架受力逻辑与装配顺序。
