办公转椅五星支撑底座结构设计

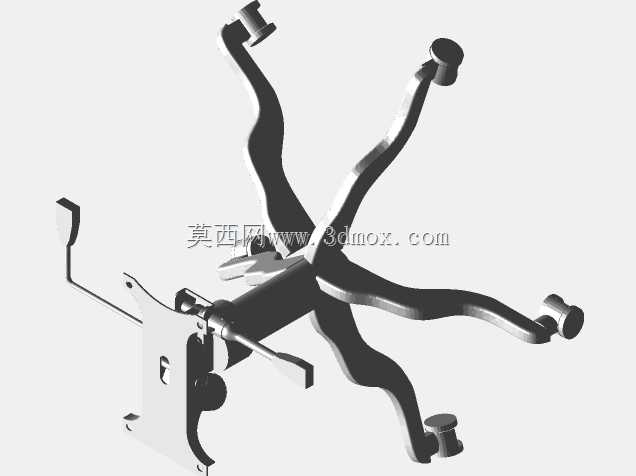

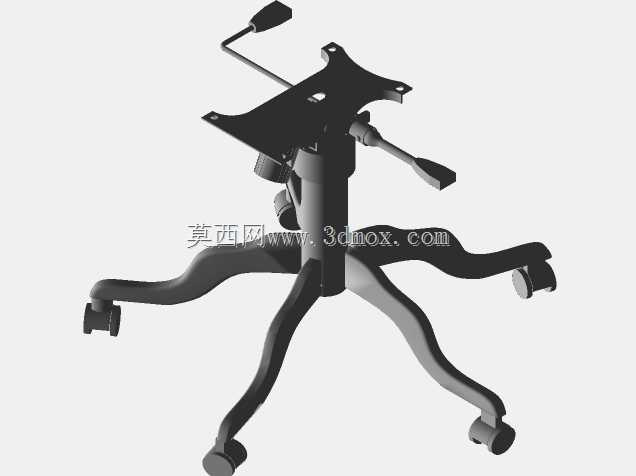

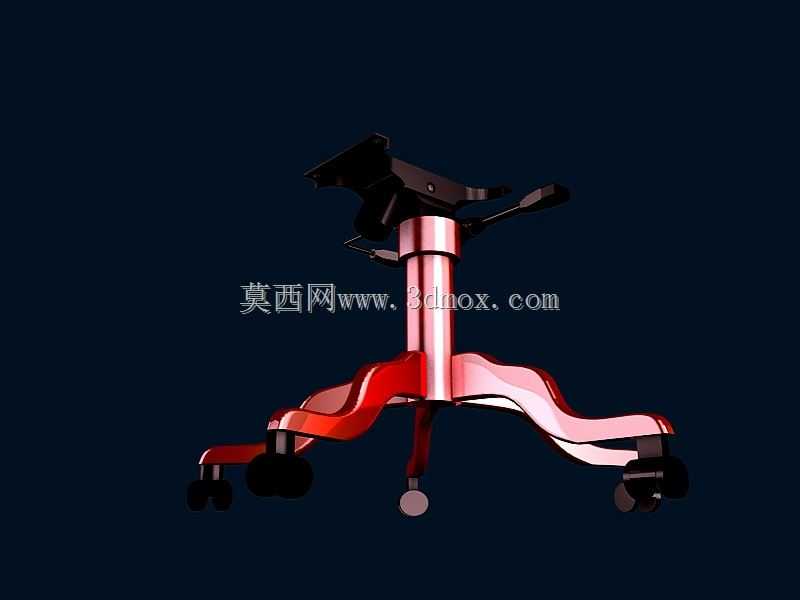

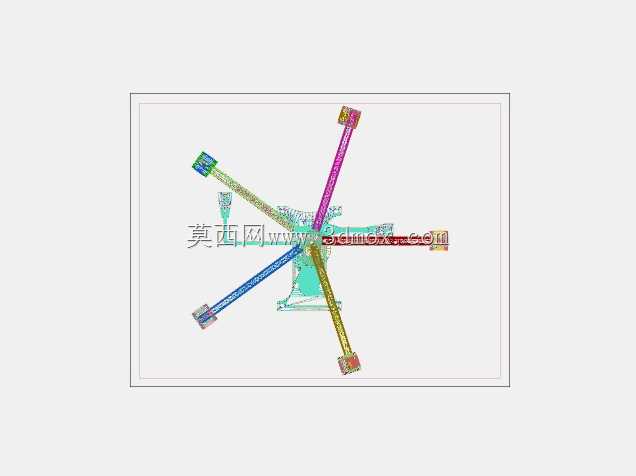

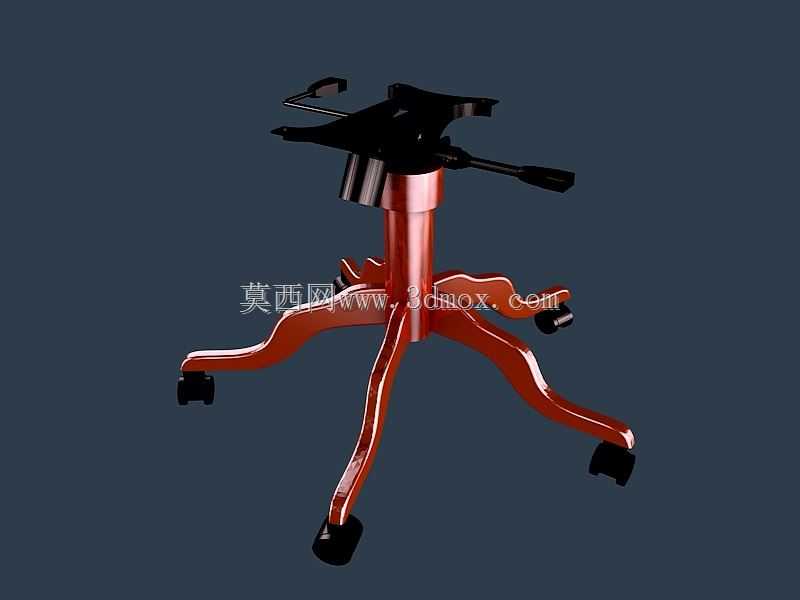

日常办公场景中，转椅的支撑底座是决定座椅使用稳定性与寿命的核心部件，这款五星型椅腿结构，主要适配常规气压升降式办公转椅，也可用于电竞椅、职员椅、会议转椅等同类带滚轮移动的座椅产品。从实际安装边界来看，中心套筒的内径严格匹配常规50mm直径的气压杆，安装时无需额外加工转接件，直接将气压杆插入套筒即可依靠自重完成锁紧，中心上方的托盘连接位预留了四个标准安装孔位，孔距适配市面绝大多数座椅升降调节托盘，不需要额外打孔改位就能完成组装。五个支腿呈等角度放射状排布，相邻支腿夹角为72度，这种排布方式能让座椅在任意方向倾斜时都有足够的支撑力，避免侧翻风险，支腿末端的脚轮安装位采用标准插杆式接口，适配常规11mm插杆的办公椅脚轮，安装时直接将脚轮插杆压入支腿末端的安装孔即可，拆卸更换也十分方便。设计过程中优先考虑了受力分布特性，支腿从中心位置向末端逐渐做了变截面处理，靠近中心套筒的位置截面厚度更大，能承载座椅传递下来的主要载荷，向末端延伸时截面逐步收窄，在保证结构强度的前提下尽可能降低整体重量，同时支腿做了弧形过渡造型，避免直角结构带来的应力集中问题，长期承重下不容易出现支腿断裂的情况。支腿的曲面造型也兼顾了实际使用中的磕碰防护，边缘全部做了圆角处理，日常移动座椅时不会剐蹭地面或者磕碰到使用者的脚踝。中心升降套筒的内壁做了导向倒角，安装气压杆时可以快速对位，不需要反复调整角度就能顺利插入，套筒与支腿的连接位置做了加强筋结构，将中心承载的载荷均匀分散到五个支腿上，避免连接位置出现应力断裂。实际使用场景中，这款底座可以承载150kg以内的常规使用载荷，满足绝大多数办公场景的使用需求，五星脚的外沿回转半径控制在350mm以内，既保证了支撑稳定性，也不会因为支腿过长导致座椅在狭小的办公卡位中移动受阻，支腿的离地高度控制在合理范围，不会过高导致座椅重心不稳，也不会过低导致日常清洁时扫帚、吸尘器等工具无法伸入座椅下方清理。滚轮安装位的高度经过匹配计算，安装常规50mm直径的办公椅脚轮后，座椅底座的最低离地间隙足够应对常规办公室地毯、地砖、地板等不同地面材质，移动时不会出现底座剐蹭地面的情况。
