工业嵌入式工控机机箱结构三维设计

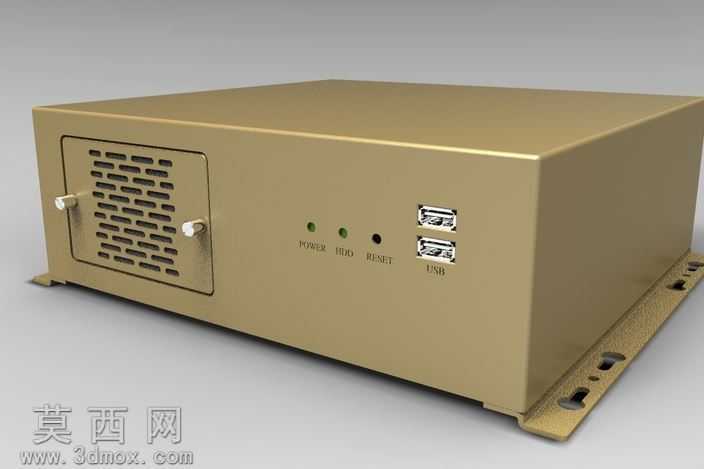

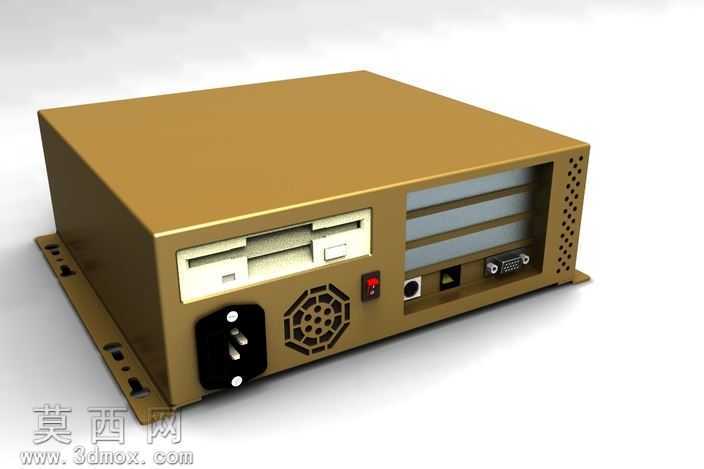

本作品为工业嵌入式工控机的完整三维结构设计，建模过程严格遵循工业控制设备的实际生产规范与安装使用需求，采用SolidWorks完成全参数化建模，所有结构尺寸均参考行业通用工控机箱标准设定，可直接对接生产加工环节的图纸输出需求。建模阶段首先搭建机箱整体的钣金基体框架，采用1.2mm厚度冷轧钢板的等效结构参数，对机箱的折边、加强筋、安装耳位进行精准还原，底部带安装固定孔的折边结构适配标准机柜与设备台面的安装要求，保证设备安装后的结构稳定性。前面板区域做了精细化的结构拆分，分别还原了光驱位、软驱位的安装卡槽结构，预留了电源开关、状态指示灯、音频接口、电源输入接口、VGA通讯接口的精准开孔位，每个开孔的尺寸、位置公差均控制在0.1mm以内，完全匹配对应标准接口件的装配要求。前面板侧部设计了六边形蜂窝状通风散热孔阵列，在保证结构强度的前提下最大化通风面积，同时预留了散热风扇的安装固定位，可适配标准8cm轴流风扇的装配，满足工业场景下长时间高负载运行的散热需求。机箱后部的扩展槽位采用分层挡片设计，预留了3个标准PCI/ISA扩展卡的安装位置，可根据实际使用需求选配不同功能的扩展板卡，适配不同工业场景的功能拓展要求。材质与渲染阶段，机箱主体采用工业常用的砂纹棕金色喷塑材质效果，还原真实工控机箱的表面质感，接口部分分别赋予金属、塑料的对应材质属性，开关按键做了红色醒目标识处理，电源接口部分采用黑色阻燃塑料材质搭配金属插脚的材质表现，渲染输出的效果真实还原实物的视觉质感。整体设计充分考虑工业场景的使用需求，结构紧凑坚固，抗干扰能力强，所有装配位均做了干涉检查，不存在结构冲突问题，可用于工业控制设备的结构参考、教学演示以及二次开发设计使用。
