欧式雕花实木储物边柜结构设计

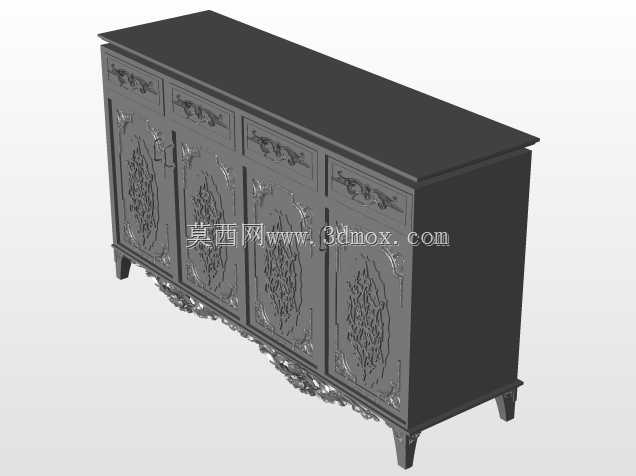

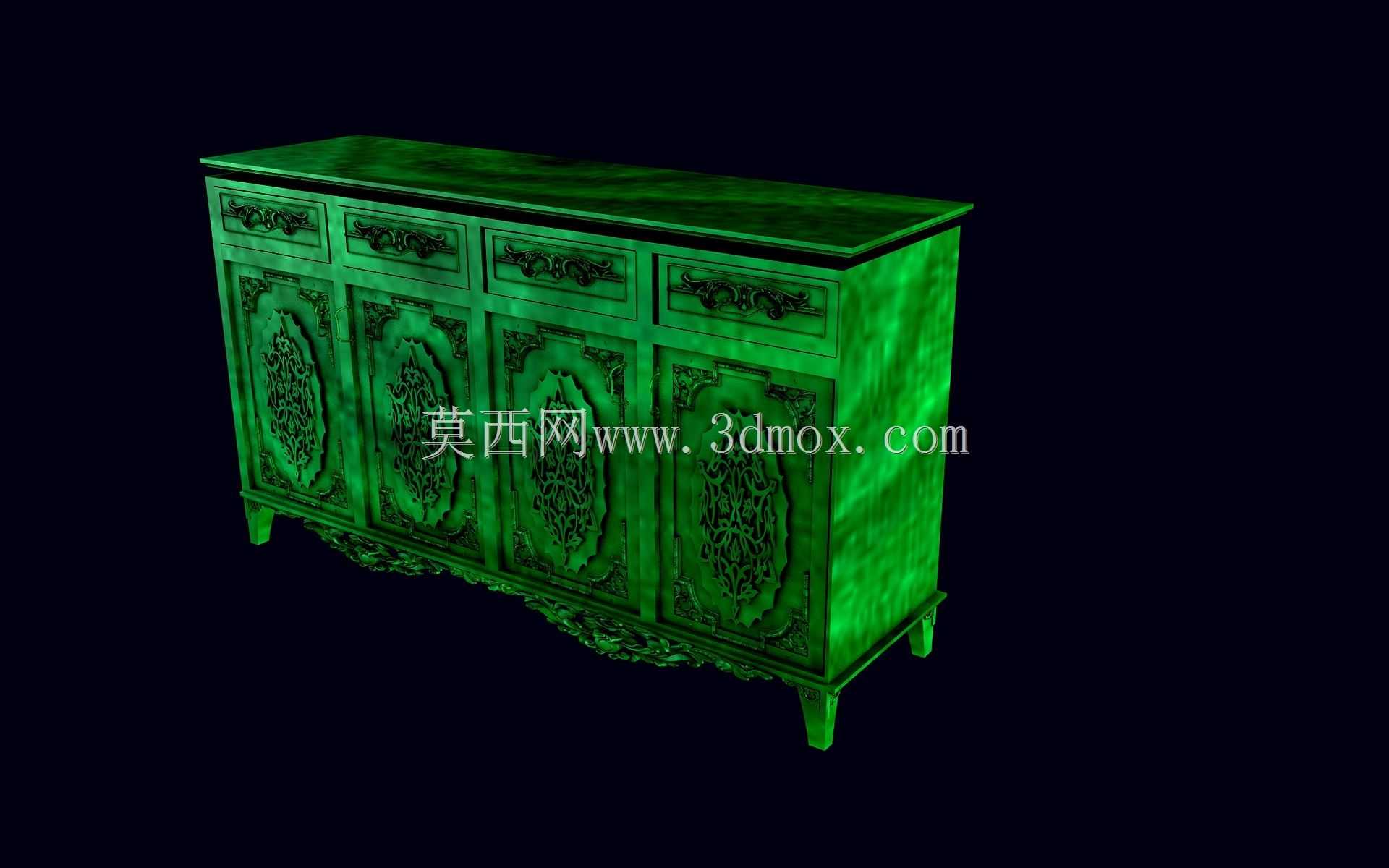

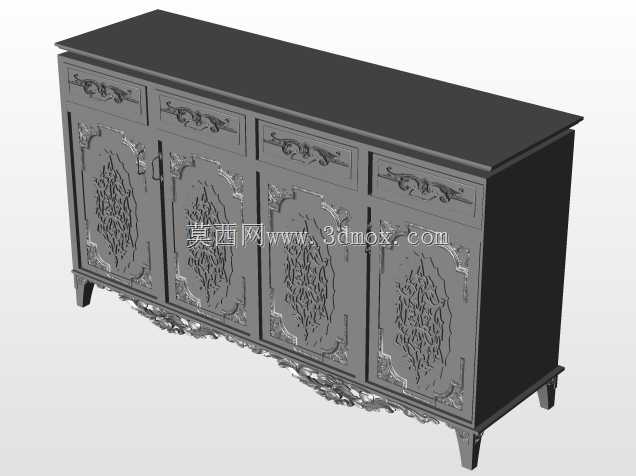

这款雕花储物边柜的三维结构设计，首先需要匹配室内空间的安装边界，常规适配的靠墙安装预留间隙控制在50mm以内，柜体总长度控制在1.2m到1.8m的适配区间，高度维持在850mm到900mm的人体工程学操作高度，深度控制在400mm到450mm，避免过度占用室内通行空间，同时保证内部储物格的有效进深满足日常物品存放需求。从功能特性来看，柜体上部设置四个抽拉式抽屉，下部设置四扇对开式柜门，抽屉采用隐藏式三节滑轨结构，抽拉行程可完全覆盖抽屉内部深度，方便存取小件零散物品，柜门采用暗藏式合页连接，开合角度可达到110度，内部设置可调节层板，层板支撑孔位按照32mm系统标准排布，可根据存放物品的高度灵活调整层板间距，适配不同尺寸的收纳需求。设计思路上，首先要兼顾古典装饰性与结构实用性，表面的雕花结构采用浮雕工艺建模，雕花深度控制在8mm到12mm，既保证纹样的立体呈现效果，又避免雕花过深导致积灰难以清理的问题，所有雕花的边角位置都做了R2mm的圆角过渡，防止日常使用过程中剐蹭磕碰。柜体的主体框架采用实木榫卯结构拼接，建模过程中还原了榫卯的配合间隙，横撑与竖梃的连接位置预留0.1mm的装配公差，保证实际生产过程中的组装精度，柜脚采用外撇式雕花脚结构，单个柜脚的承重载荷按照50kg设计，四个柜脚总承重可达到200kg，满足日常储物的承重需求。在实际应用场景中，这类柜体可放置于客厅作为电视柜旁的补充收纳柜，也可放置于餐厅作为餐边柜存放餐具与酒水，还可放置于玄关位置作为入户收纳柜使用，适配欧式、古典、美式等多种室内装修风格。建模过程中对所有板材的厚度都做了标准化设定，主体框架板材厚度为25mm，门板与抽屉面板厚度为20mm，背板厚度为9mm，在保证结构强度的前提下尽可能控制柜体整体重量，降低运输与安装过程中的难度。柜体与墙面接触的后背位置设置了两个防倾倒固定件安装位，安装时可通过膨胀螺丝将柜体与墙面连接，避免柜体因重心偏移发生倾倒的安全隐患，抽屉内部设置了防脱落限位结构，抽拉到最大行程时会自动限位，防止用力过猛导致抽屉滑落。柜门的闭合位置设置了隐藏式磁吸碰珠，闭合时可自动吸附，保证柜门缝隙均匀，不会出现自行开启的问题，所有外露的木质表面都做了漆面厚度预留，建模时按照0.2mm的漆面厚度偏移曲面，保证喷漆完成后整体装配尺寸不会出现偏差。
