移动式医用呼吸支持诊疗设备结构设计

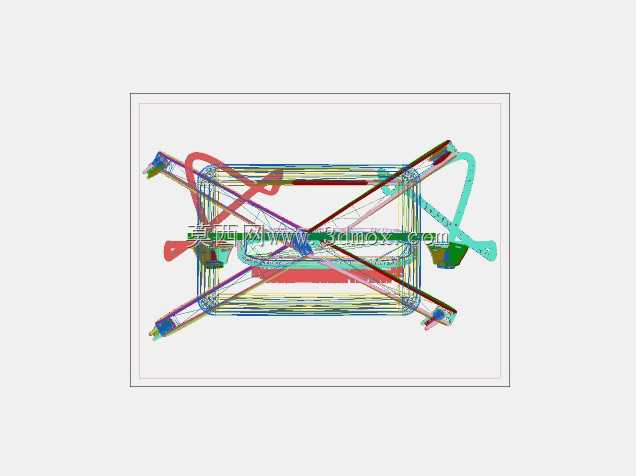

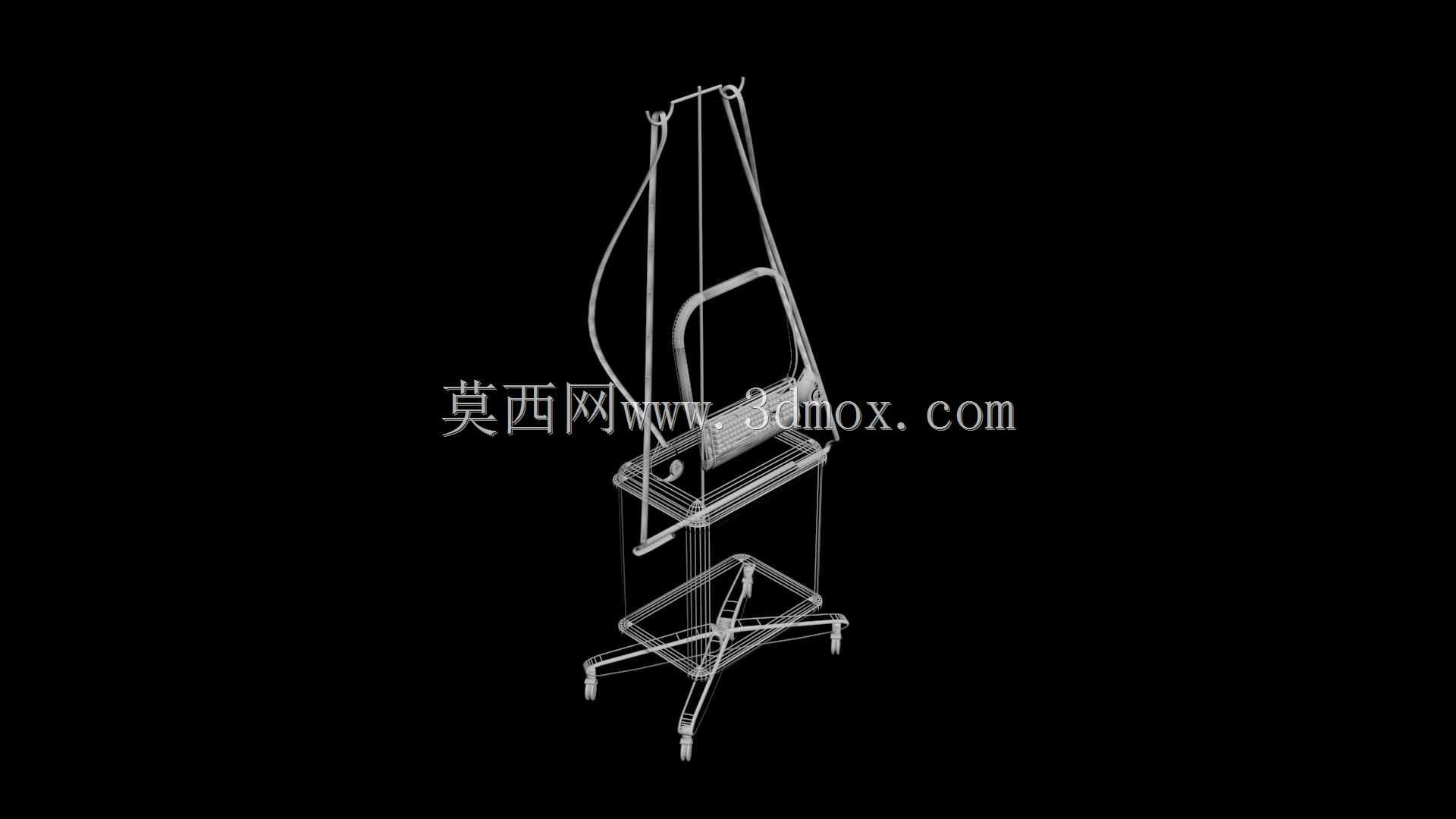

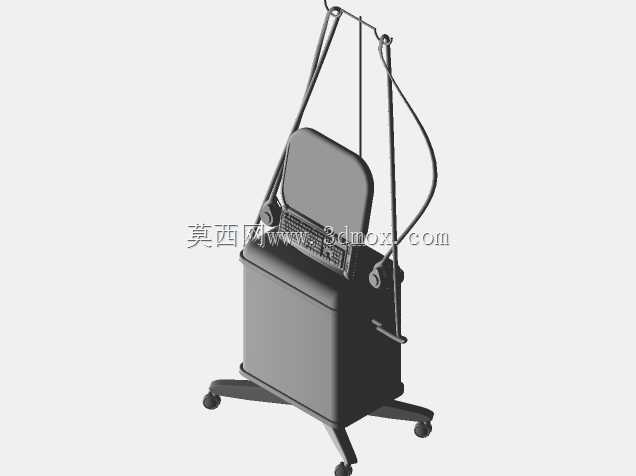

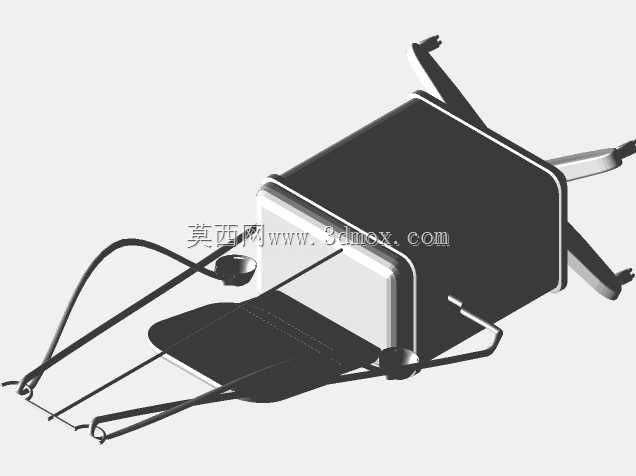

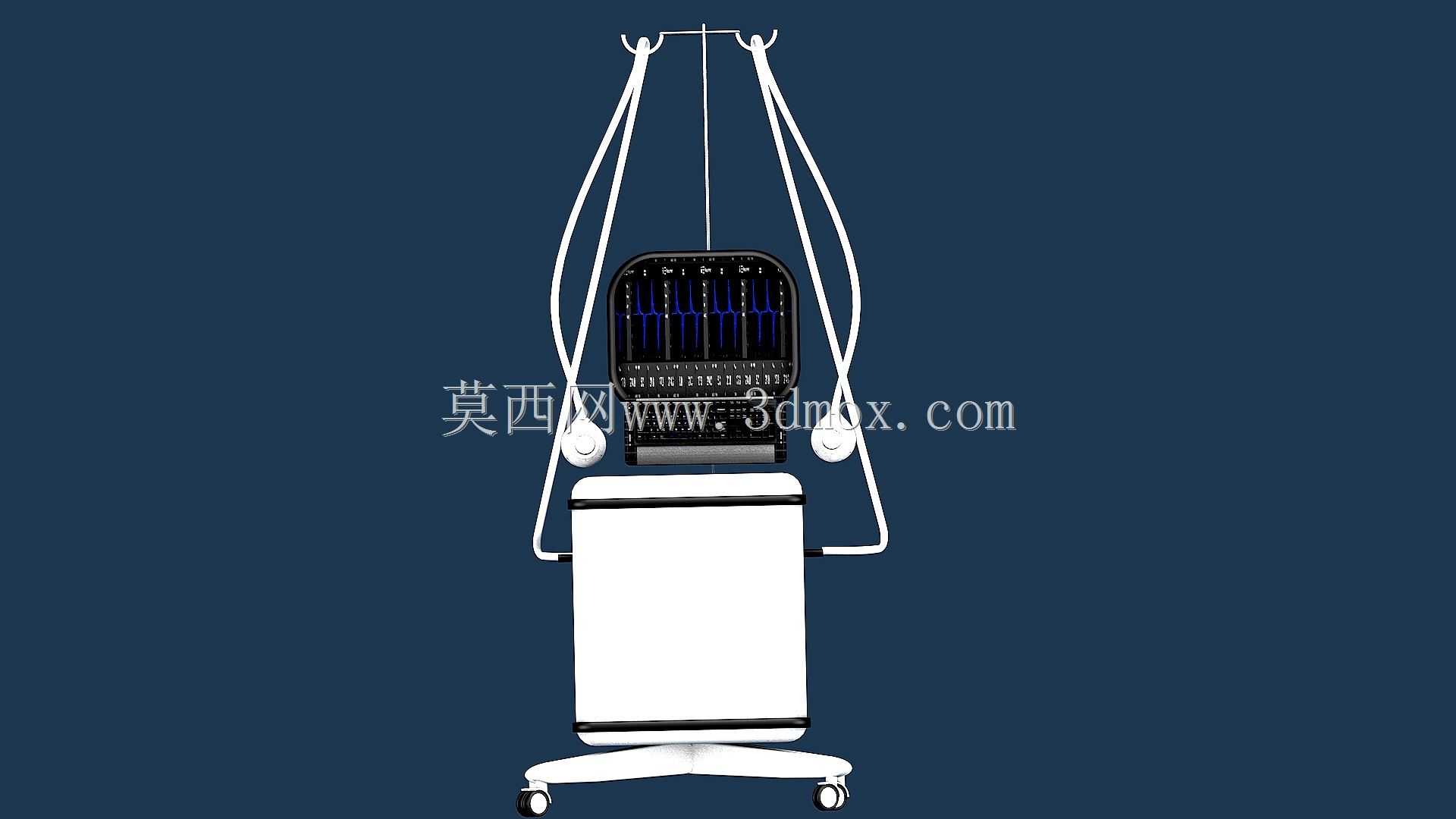

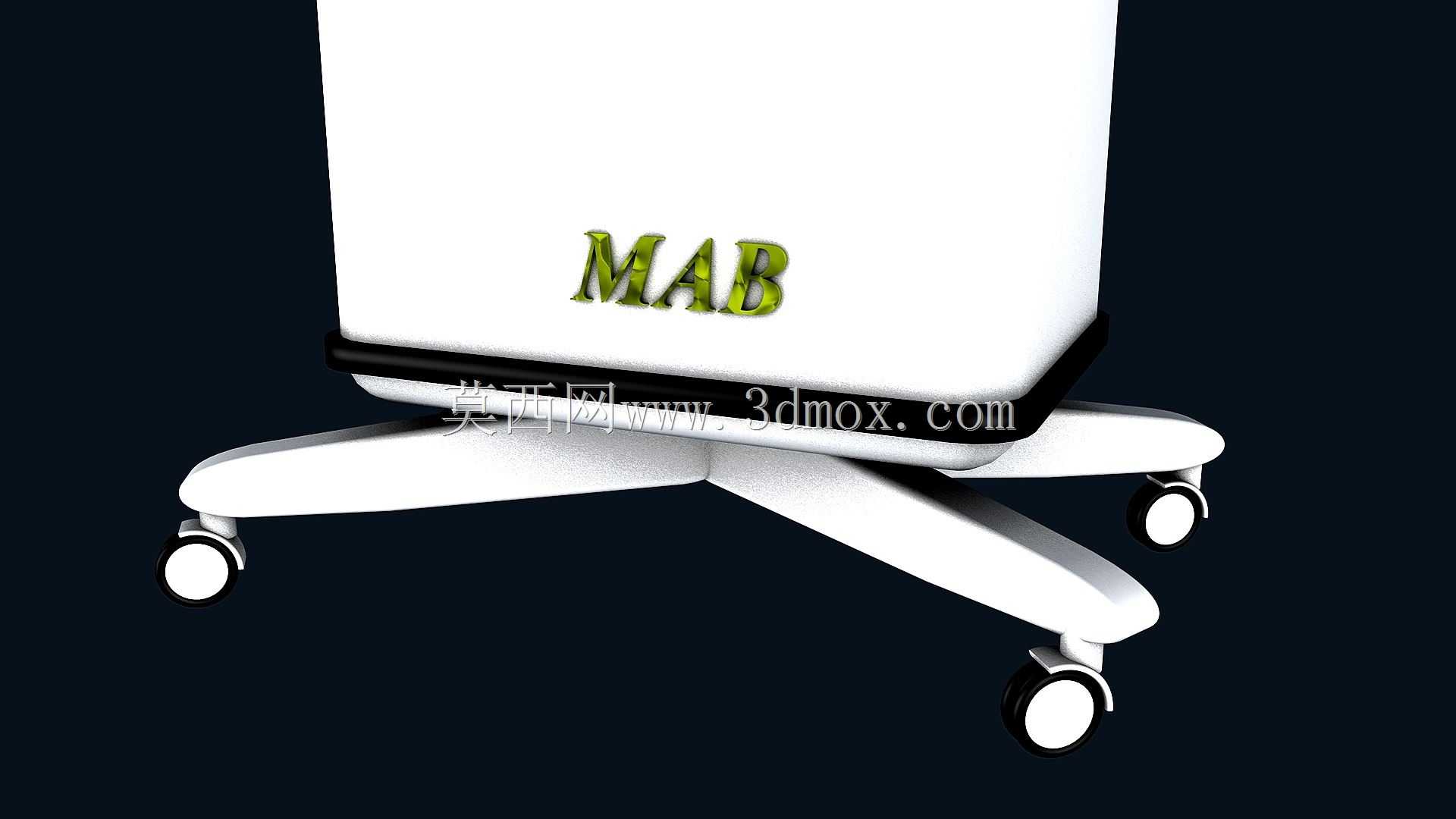

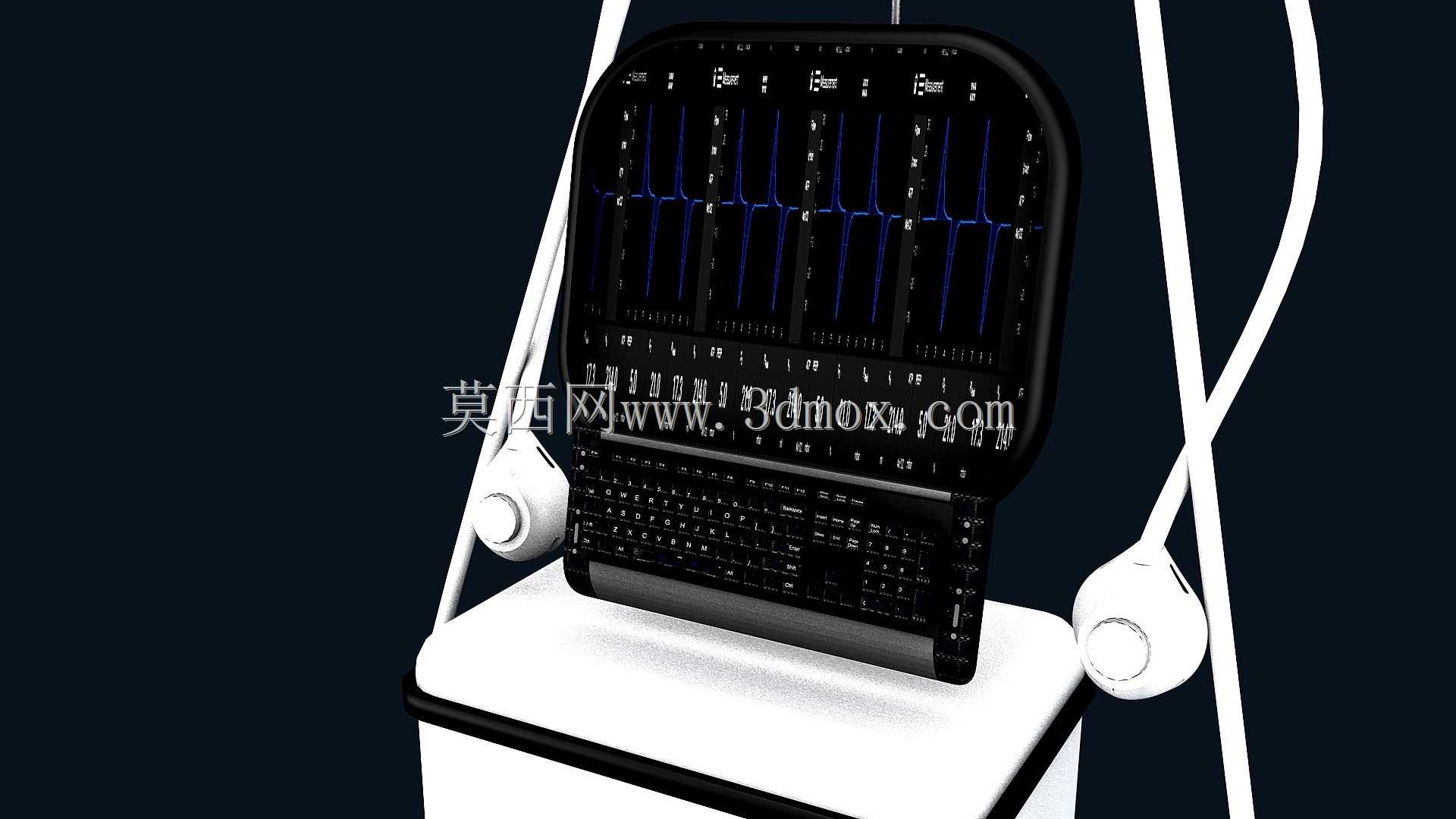

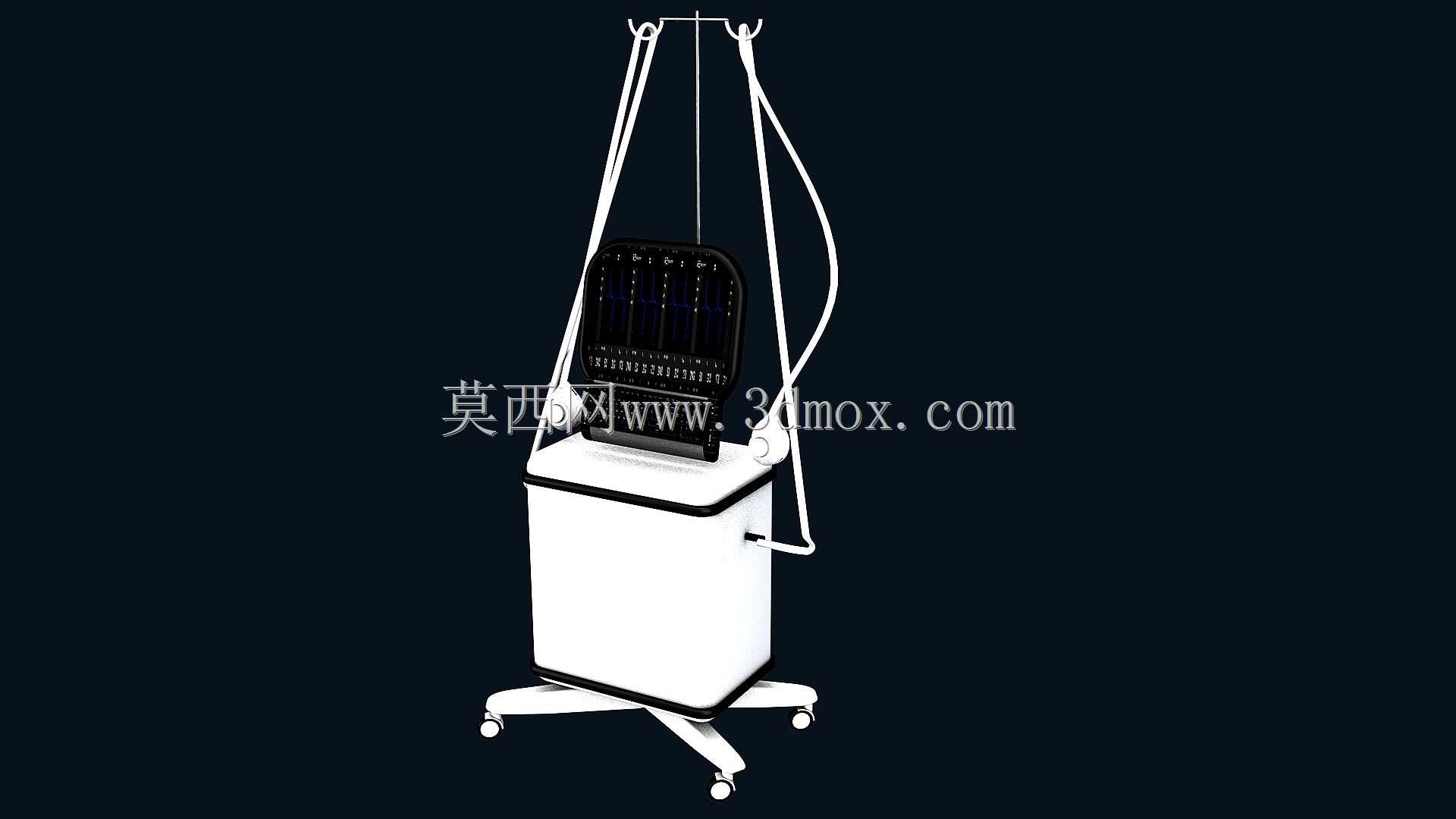

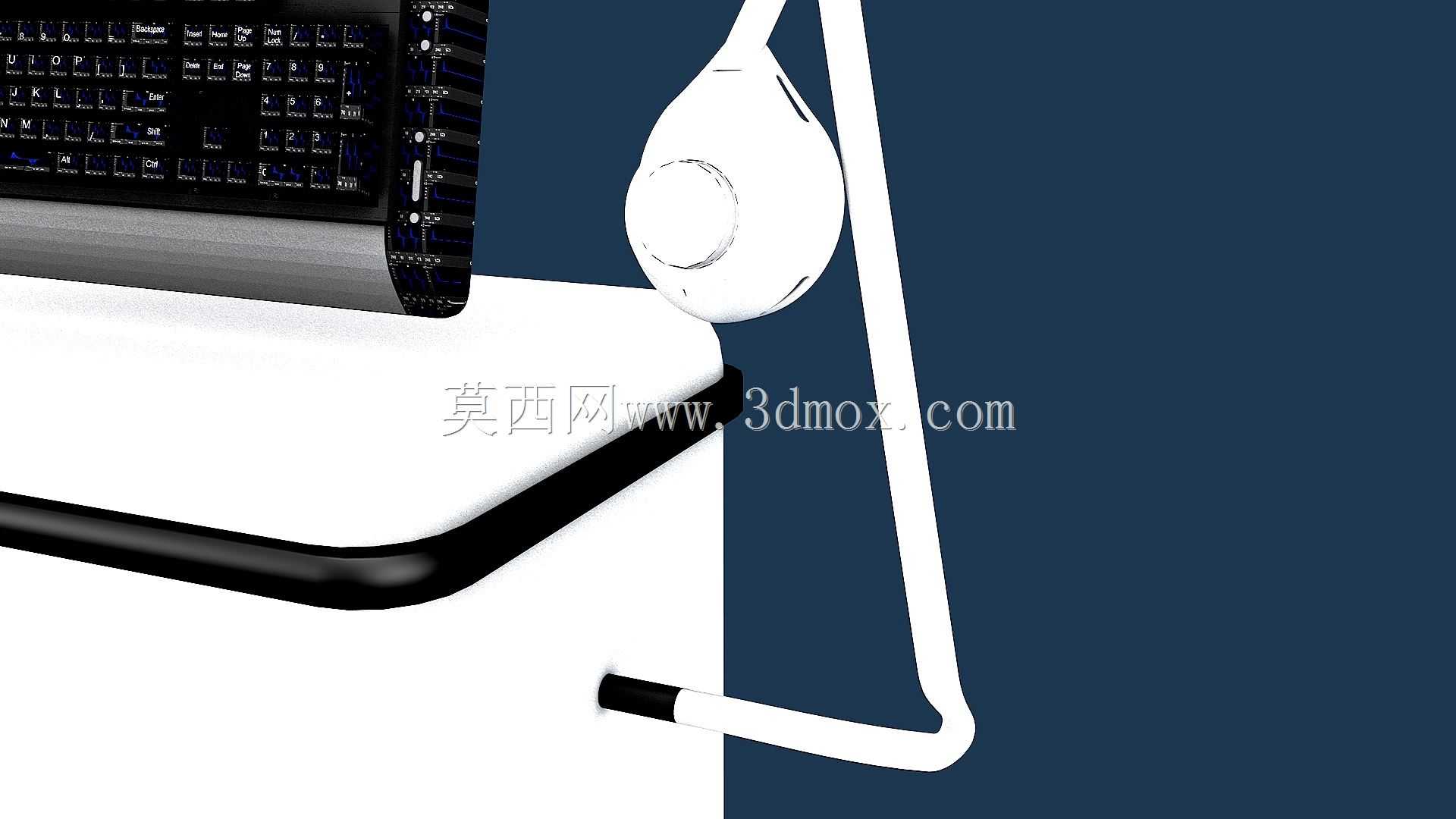

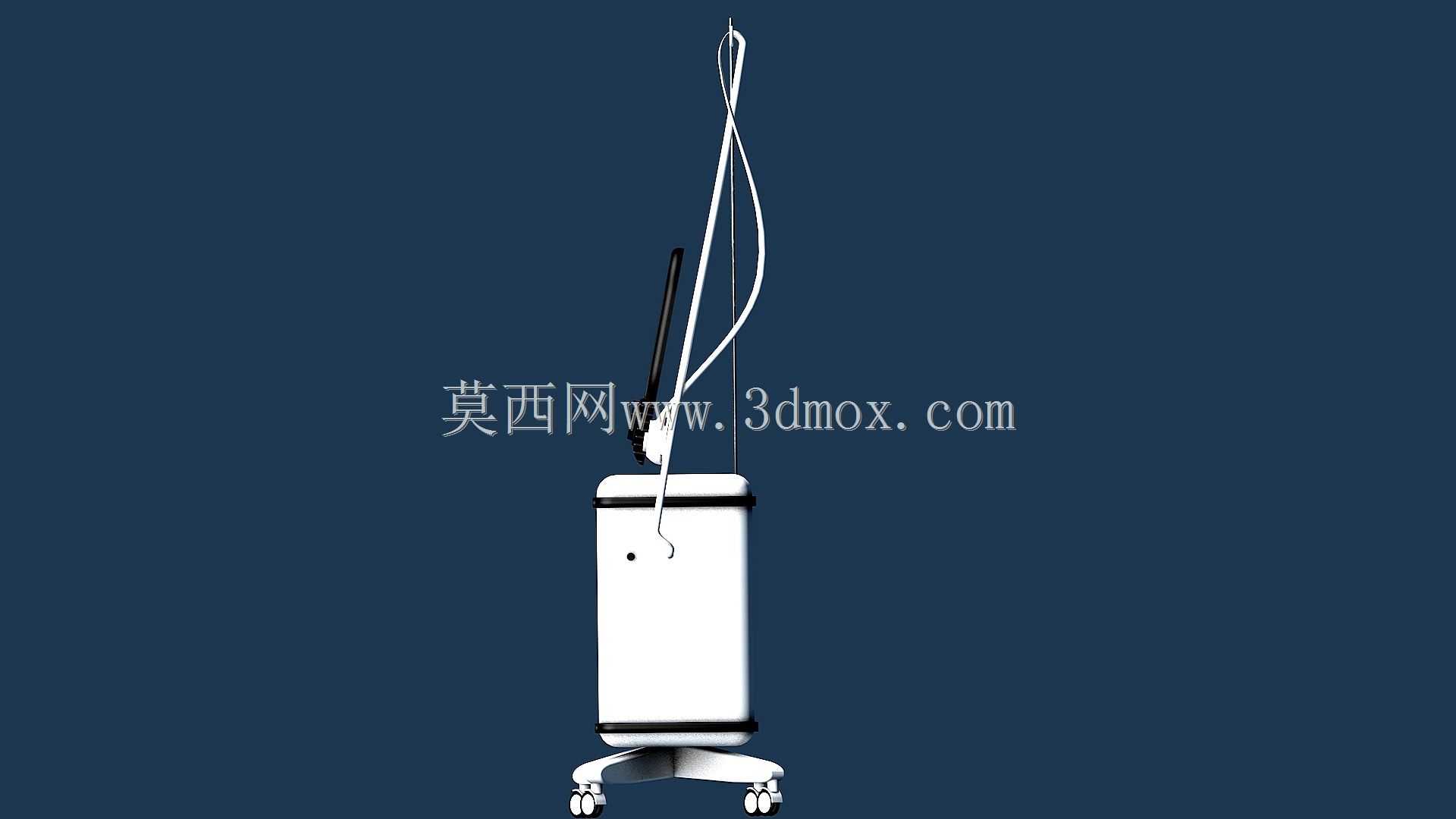

这款移动式呼吸支持设备的三维结构设计，核心围绕临床场景的实际使用需求展开，首先考虑的是病区内转运、床旁操作的移动便利性，底部采用带自锁功能的医用静音脚轮布局，四个脚轮呈矩形分布在底座四角，单轮承载冗余量覆盖整机满载重量的1.5倍，推行时转向半径控制在0.6米以内，能够满足普通病房、ICU病区过道以及电梯内的转向移动需求，脚轮的自锁结构同时具备水平锁止与转向锁止两档，设备就位后踩下锁止踏板即可完全固定位置，避免床旁操作时设备滑移影响诊疗操作。设备主体采用立式分层结构设计，下部为密封式柜体空间，主要用于集成气路组件、供电模块以及核心控制单元，柜体边角全部做R15的圆弧过渡处理，既避免临床操作时磕碰医护人员或患者，也能减少清洁消毒时的卫生死角，柜体外壳采用模块化拼接结构，各面板之间预留0.8mm的均匀装配间隙，后期维护时无需整体拆解外壳，仅需拆卸对应侧的面板即可完成内部组件的检修更换。上部的操作显示区域采用向后倾斜12度的倾角设计，符合医护人员站立操作时的视线角度，无需过度低头或抬臂即可完成参数查看与按键操作，显示面板周边做凸起的防护边框，高度高出屏幕表面3mm，能够避免移动过程中意外碰撞造成屏幕碎裂。顶部的吊臂支架采用可升降的伸缩结构，支架上设置四个管路挂点，挂点位置做圆弧倒角处理，避免长期悬挂呼吸管路时磨损管路外壁，吊臂的升降阻尼经过匹配调整，调整到任意高度后都可保持位置固定，不会出现自主下滑的情况，能够适配不同床高、不同体位患者的管路悬挂需求，避免管路弯折造成气路堵塞。设备侧面预留了外接气源、电源接口以及备用附件挂架，接口全部采用下沉式设计，外接线缆插接后不会突出设备侧面过多，避免移动时勾挂周边病床或其他医疗设备，整机的外部走线全部隐藏在结构内部，仅在接口位置预留出线孔，既提升外观整洁度，也能避免线缆外露造成的清洁困难与损坏风险。设计过程中对整机的重心做了反复校核，满装内部组件后整机重心落在脚轮围成的矩形支撑面中心位置，即使在10度的倾斜坡面推行也不会出现侧翻风险，设备整体宽度控制在0.45米以内，能够顺利通过医院内宽度0.5米的无障碍通道门，满足跨病区转运的使用需求。气路组件的安装位置在柜体中部的独立隔舱内，隔舱做了密封减震处理，既能够降低气路工作时的噪音传递，也能避免外部灰尘、消毒液体进入隔舱影响组件寿命，隔舱内部预留了足够的散热空间，组件之间的间隙满足空气自然对流的散热要求，无需额外加装散热风扇即可保证长时间连续工作的温度稳定。
