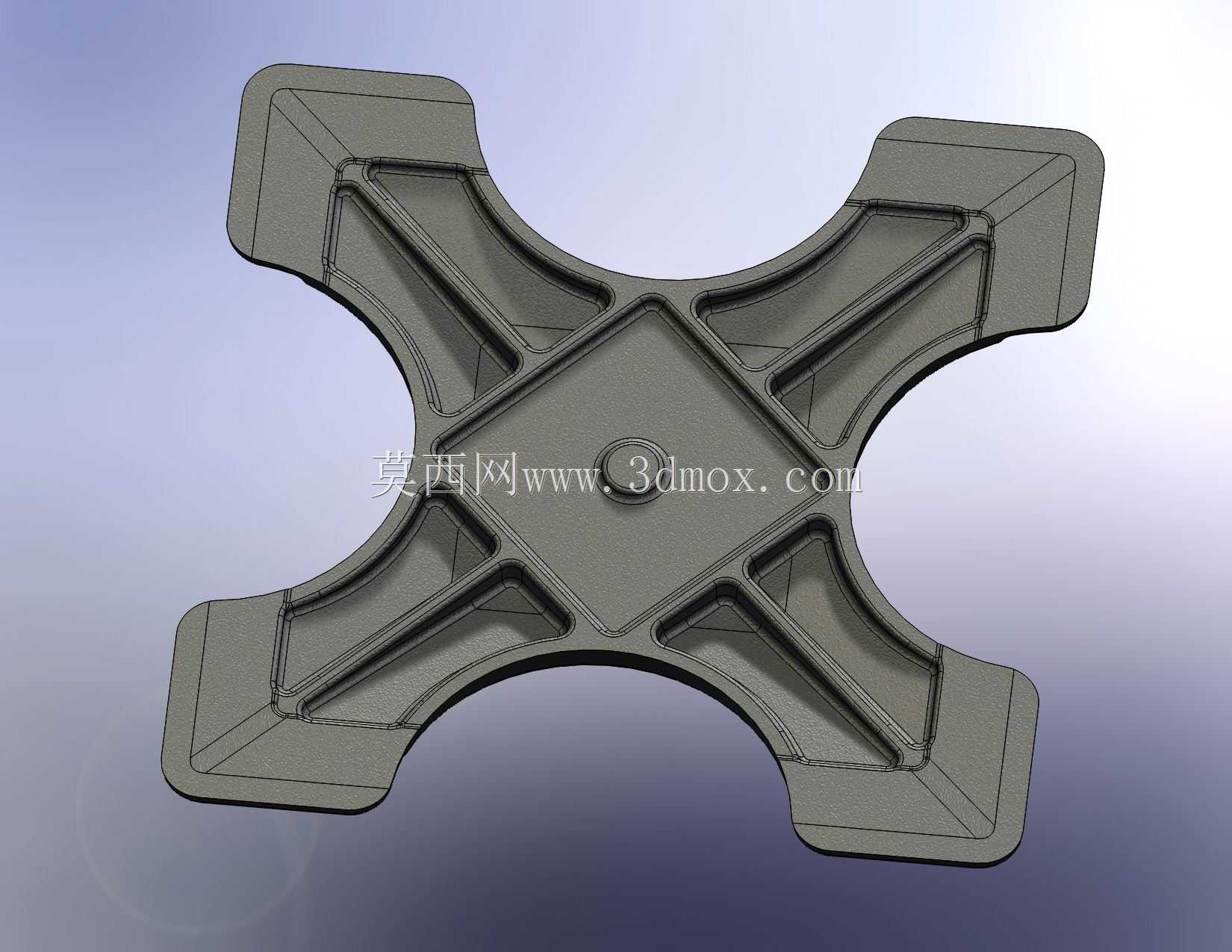

300x300规格十字型铸铁桌座结构设计

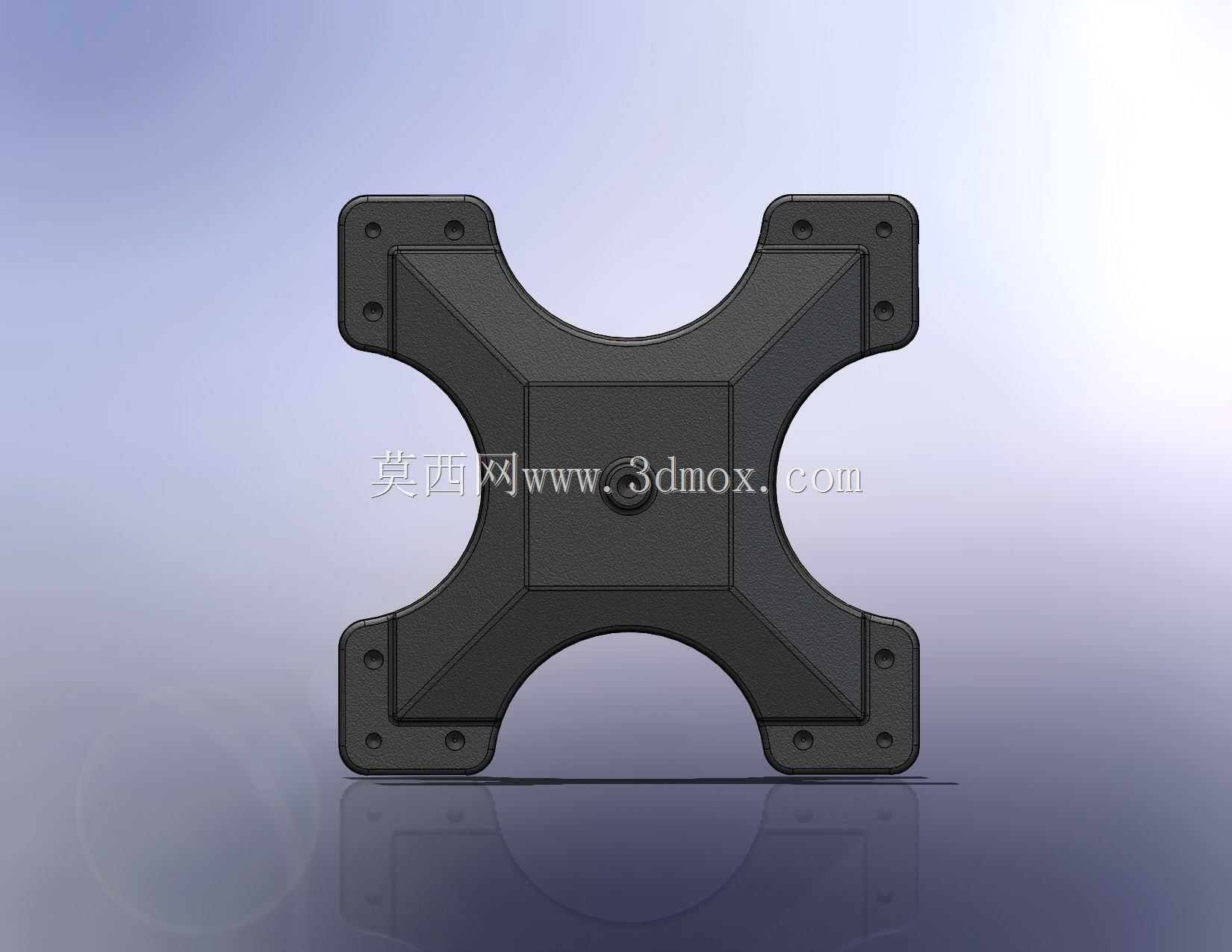

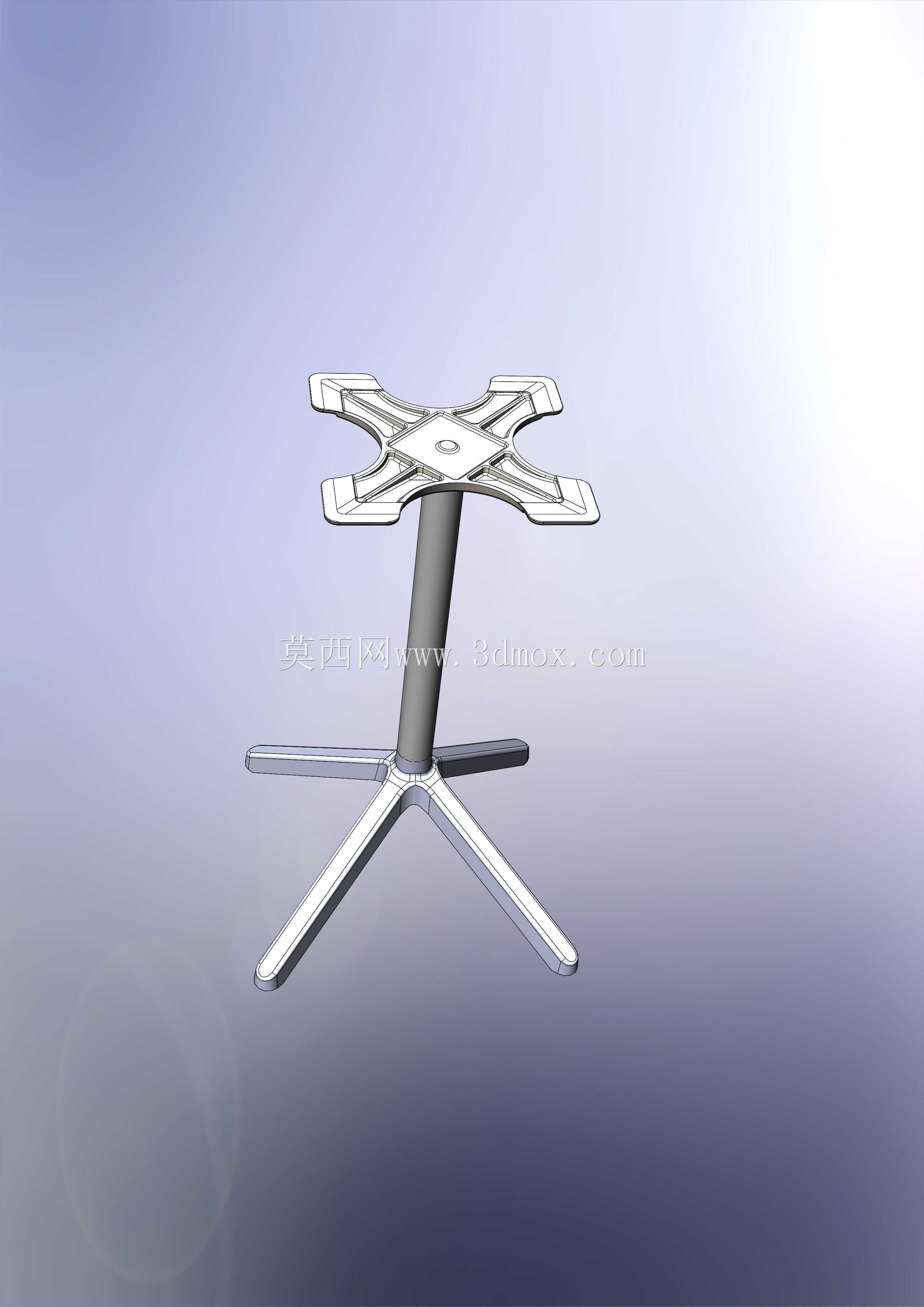

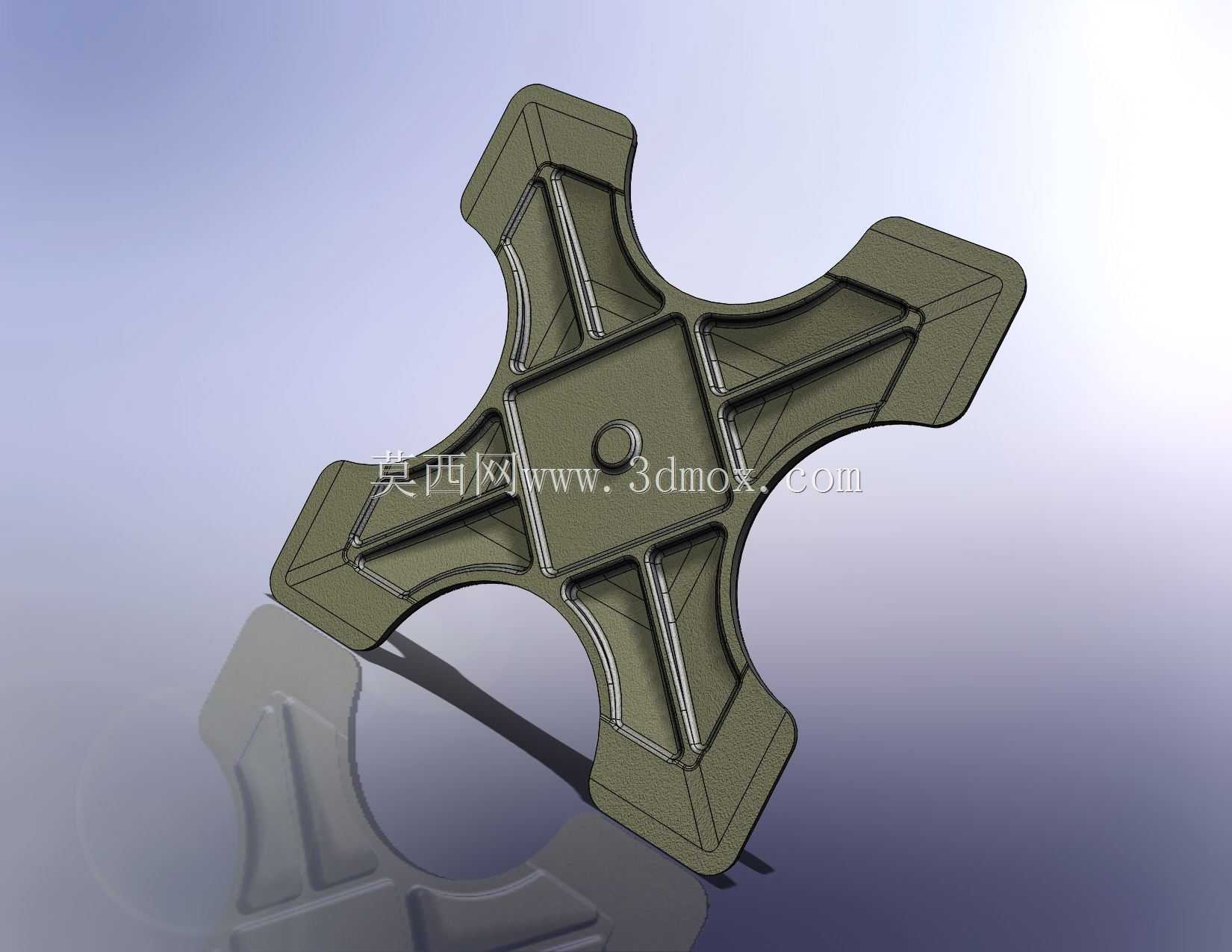

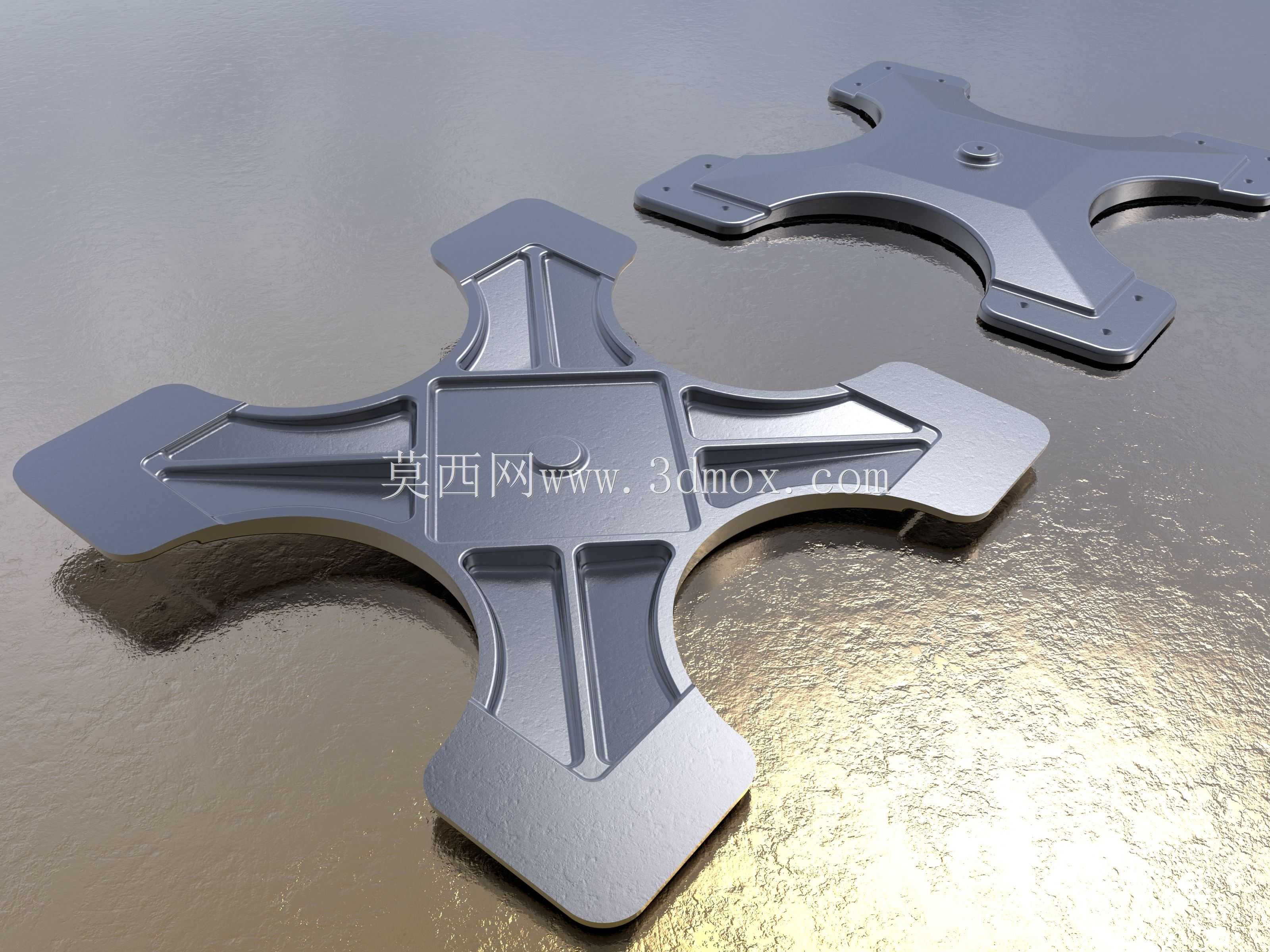

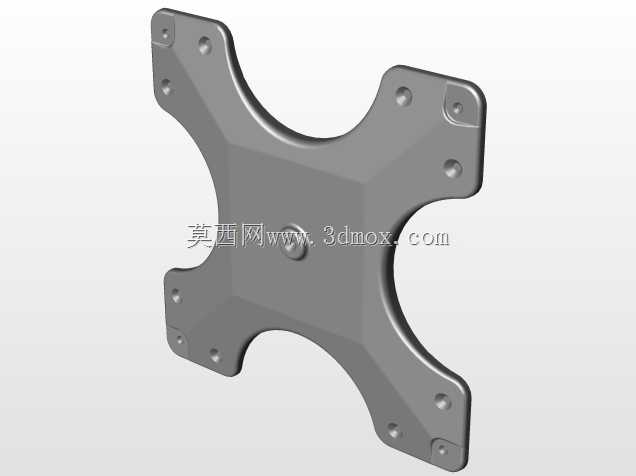

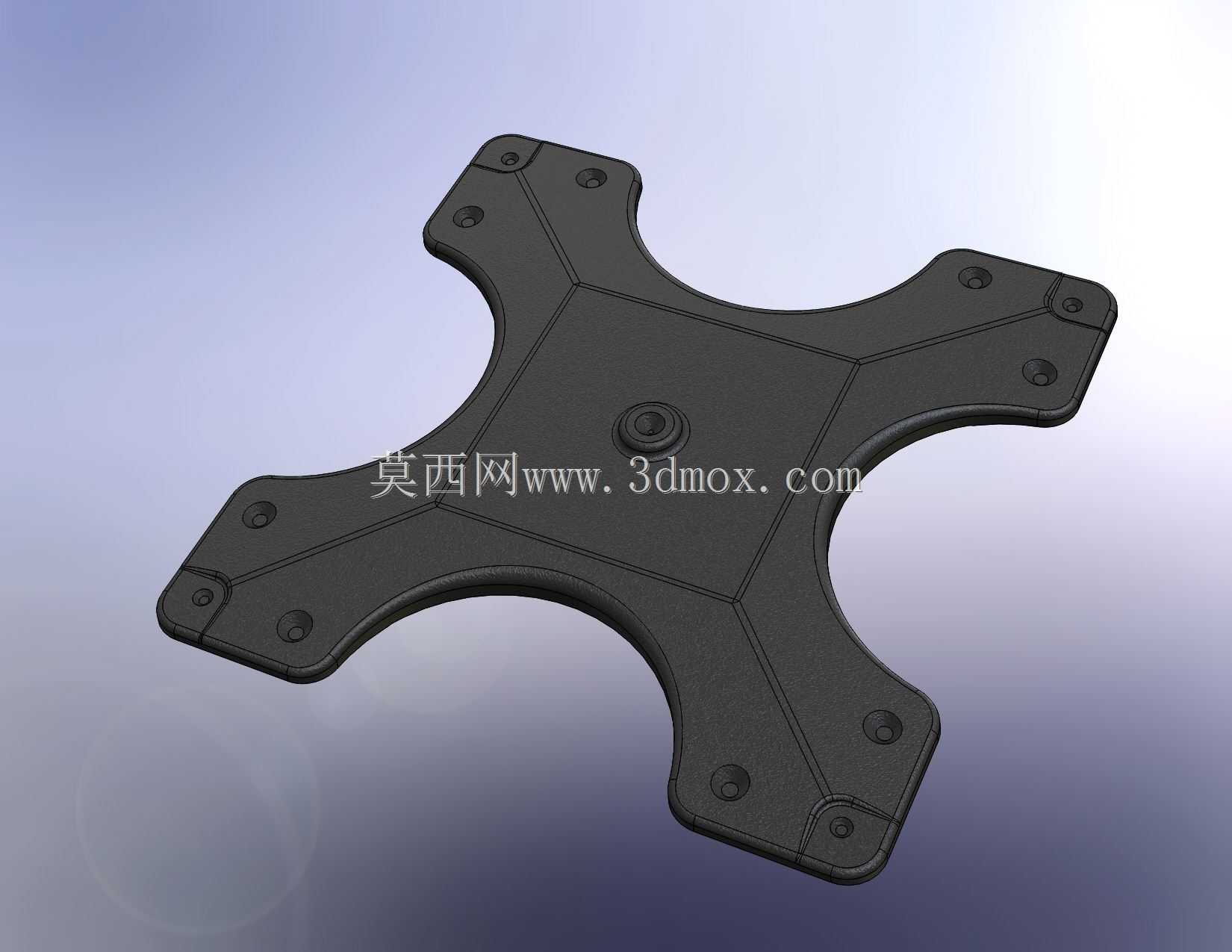

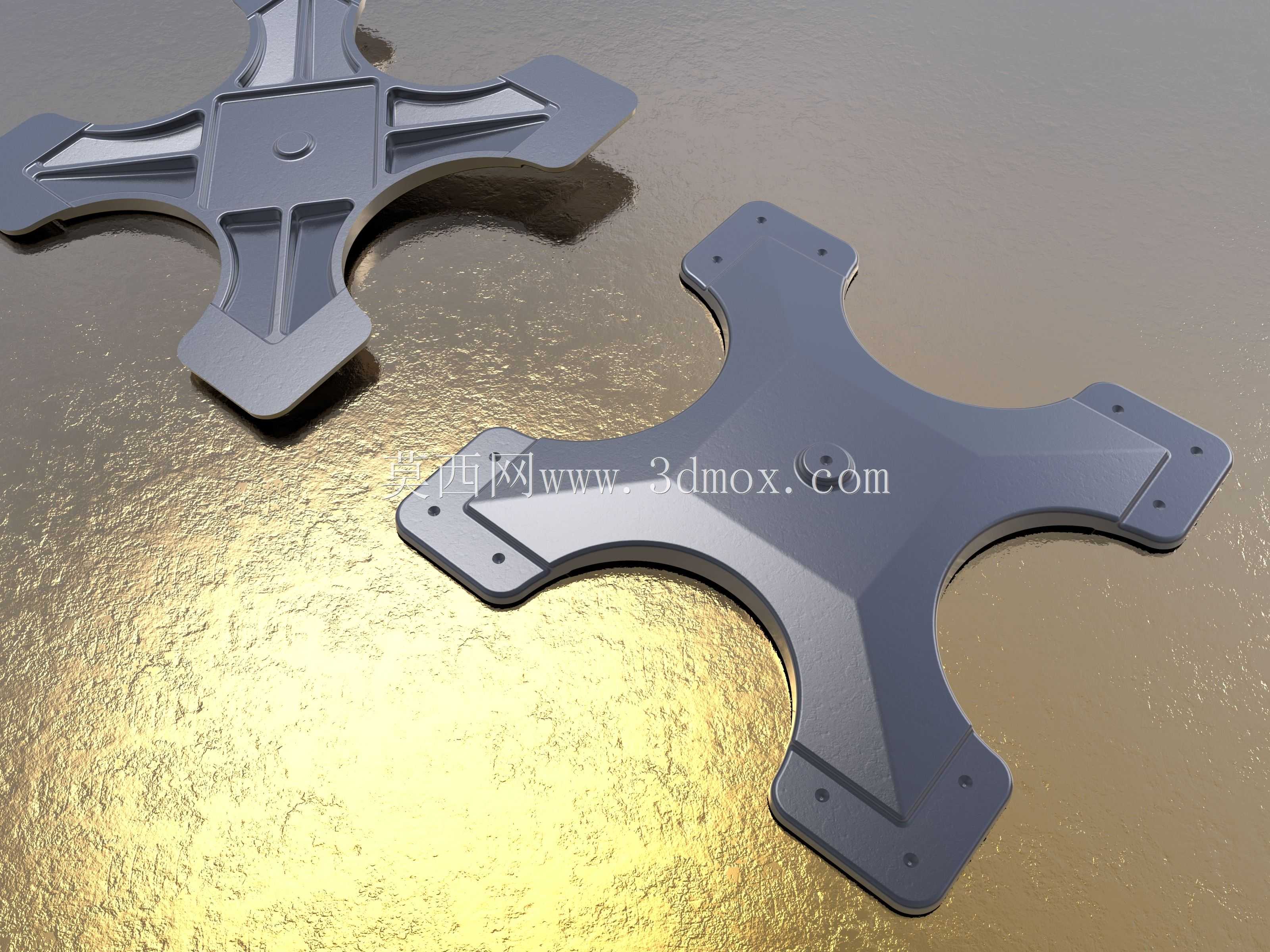

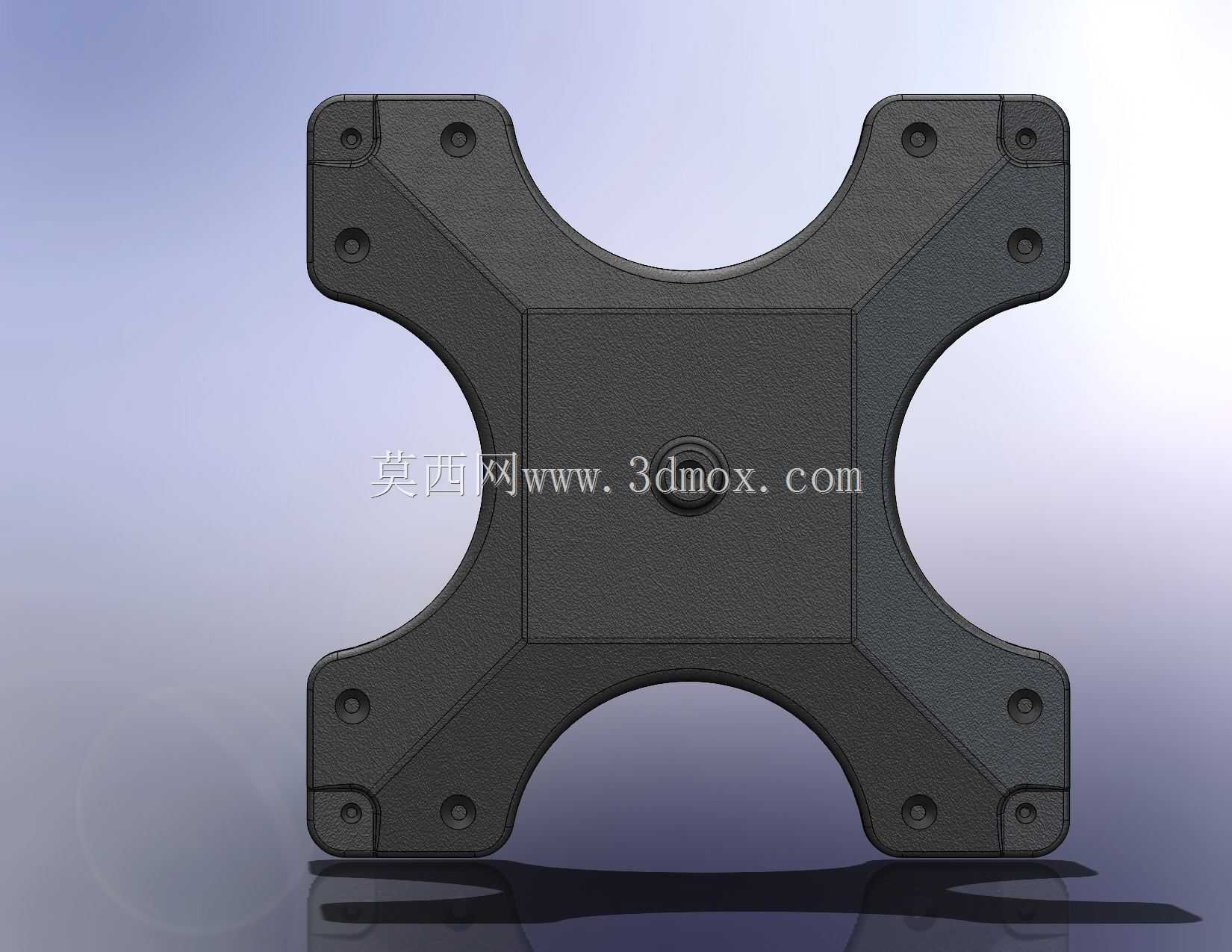

这款十字构型的铸铁支撑座，核心应用场景覆盖商用办公桌椅、工业操作台、轻型设备支撑台架的底部承载环节，作为桌架与地面之间的核心传力构件，承担整台设备或桌体的竖向载荷传递，同时兼顾水平方向的抗倾覆稳定作用。从实际使用场景来看，这类300x300外廓尺寸的底座，适配的桌腿安装中心距通常在220-260mm区间，既可以搭配方形金属桌腿使用，也能适配圆形立柱的快装桌架，安装孔位预留了通用的沉头结构，装配时螺丝头可以完全沉入座体平面，不会出现凸起刮蹭地面或脚垫的问题。设计阶段优先考虑了铸铁材料的铸造工艺特性，整个座体采用等壁厚渐变的加强筋布局，十字延伸的四个支臂没有出现尖锐的直角转角，所有棱边都做了铸造圆角处理，既减少了铸造环节的应力集中缺陷，也避免了安装使用过程中锐角磕碰伤人的风险。座体中心区域做了局部加厚的凸台结构，这个位置是桌腿立柱的核心安装位，加厚处理可以避免立柱锁紧时出现座体局部压溃的问题，同时中心凸台的平面度要求控制在0.2mm以内，保证立柱安装后不会出现倾斜偏摆。四个支臂的末端做了加宽的平底设计，每个末端都预留了脚垫安装的定位凹点，搭配橡胶防滑脚垫使用时，既可以增大与地面的接触摩擦力，也能调整小范围的地面不平整问题，避免桌体放置后出现晃动。从结构受力角度分析，十字型的布局相比传统方形整板底座，在同等耗材重量的前提下，支撑跨距更大，抗倾覆力矩的能力提升约30%，同时镂空的区域可以减少材料用量，降低铸件整体重量，方便搬运与装配。支臂上的加强筋采用下沉式的凹槽设计，筋条高度从中心向末端逐步递减，既保证了支臂的抗弯刚度，也不会在座体背面形成过多的凸起结构，影响底座放置的平整度。这类铸铁桌座的表面处理通常采用喷塑或电泳工艺，铸件本身的表面粗糙度经过抛丸处理后可以达到涂装要求，不需要额外的机加工整面，仅安装孔位与中心凸台平面需要做少量铣削加工，兼顾了结构性能与生产制造成本的平衡。在实际选型匹配时，这款底座的单座额定承载能力可以达到150kg，四个搭配使用时完全可以满足常规办公会议桌、轻型检测操作台、小型设备放置台的承载需求，安装边界上需要注意，支臂末端超出桌腿安装中心的距离为120mm左右，设计桌架时需要预留足够的外伸空间，避免底座突出桌面边缘影响人员就坐或设备操作。
