家用电子人体秤整机结构爆炸拆解设计

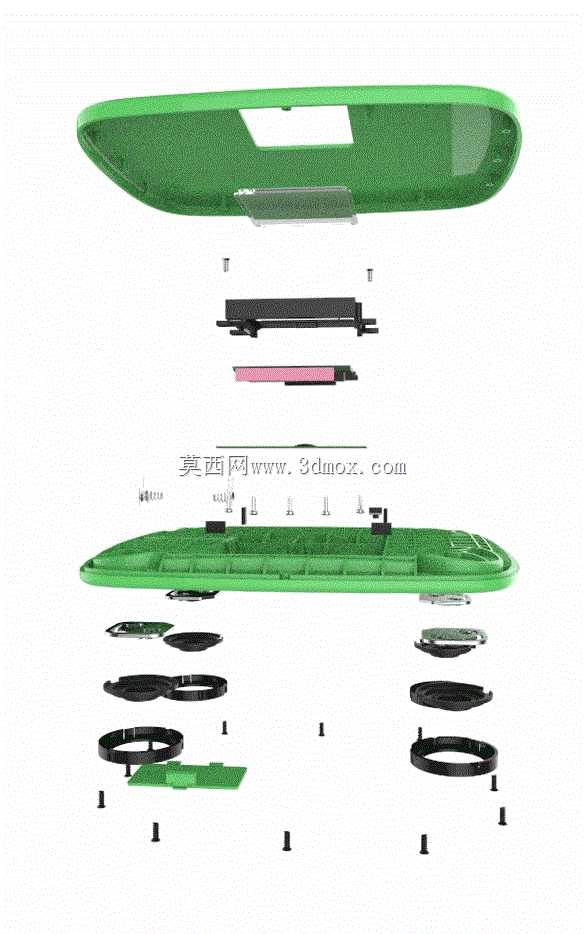

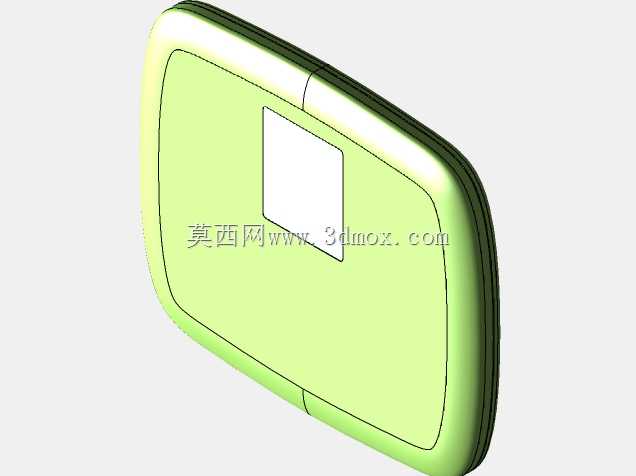

这款人体秤的结构设计完全围绕家用场景的使用需求展开，日常放置于家庭卫浴间、卧室区域，核心用途是完成人体体重数据的采集，为用户日常健康监测提供基础数据支撑，整体结构兼顾轻薄化外观与装配可靠性，适配普通家庭的日常使用频次与环境条件。从整体布局来看，整机采用上下壳对合的装配逻辑，上壳为用户站立的承载接触面，做了大圆角过渡的轻薄化处理，边缘厚度控制在较低水平，避免日常走动时发生磕碰，整体外形为类椭圆的扁平结构，长宽尺寸适配成年人双脚站立的站位需求，站立区域预留了足够的脚部放置空间，不会出现站立时边缘硌脚的问题，底部设置四个均匀分布的支撑脚，每个支撑脚对应内置的称重传感器安装位，保证四个角的受力能够均匀传递到传感单元，避免偏载导致的测量误差。从爆炸拆解的结构层级来看，最上层为绿色上壳主体，上壳预留了显示屏的安装窗口，窗口位置做了下沉式的定位台阶，方便显示模组的卡接固定，无需额外打胶即可完成显示面板的定位，减少装配工序。上壳下方依次排布显示模组、主控电路板、供电单元，其中供电单元采用独立的仓体设计，仓盖与下壳做卡扣式连接，方便用户后续更换电池，无需拆解整机壳体。主控板通过螺丝柱定位固定在下壳的加强筋上，板载的传感信号采集电路通过引线连接四个角的称重传感器，走线全部沿着壳体内侧的走线槽排布，避免装配时压线导致的线路破损。下壳同样采用绿色壳体设计，内侧布置了纵横交错的加强筋结构，在不增加壳体壁厚的前提下提升整体结构强度，避免用户站立时壳体发生形变导致测量不准，甚至出现壳体开裂的问题。四个称重传感器分别固定在下壳四个角的安装柱上，每个传感器外侧配套环形的防滑减震脚垫，脚垫采用软质橡胶材质，既可以避免秤体在瓷砖、木地板等光滑地面上滑动，也可以缓冲放置时的冲击力，保护内部传感元件不受冲击损坏。所有壳体之间的连接采用周边卡扣加少量定位螺丝的组合方式，卡扣沿壳体边缘均匀分布，保证合壳后的缝隙均匀，定位螺丝主要布置在内部受力较大的位置，避免长期使用后卡扣松脱导致壳体异响。整体装配逻辑充分考虑了量产时的装配效率，所有零部件都设计有对应的定位结构，工人装配时无需反复调整位置，即可快速完成各部件的对位安装，降低生产装配的人工成本。同时结构设计上预留了足够的安全余量，能够承受远超日常使用的载荷，避免用户站立时出现结构失效的问题，各电子元件的安装位都做了对应的防水挡筋设计，适配卫浴间相对潮湿的使用环境，减少水汽进入壳体内部导致电路故障的概率。
