六孔加厚平板式工业合页铰链结构设计

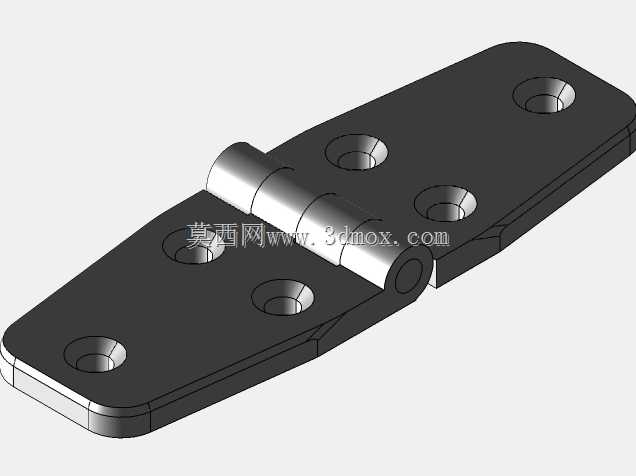

这类平板式铰链常被应用在各类工业柜体、设备检修门、小型舱盖以及薄板拼装结构的铰接部位，核心作用是实现两个被连接件之间的定轴转动，同时承担开合过程中的径向与轴向载荷，避免连接部位出现应力集中导致的板材变形。从结构设计逻辑来看，这款铰链采用对称式六孔安装布局，其中单侧页片分布三个沉头安装孔，孔位沿页片长度方向等距排布，沉头结构设计能够保证安装后螺栓头完全没入页片平面，不会在开合过程中与相邻结构产生刮擦干涉，同时沉头孔的锥面结构可以自动适配螺栓头的贴合角度，降低安装时的孔位对位精度要求。页片边缘做了圆角过渡处理，既能够消除钣金加工后的锐边毛刺，避免安装维护过程中划伤操作人员，也能减少页片在受载时的边缘应力集中，提升整体抗疲劳性能。中间的铰接轴采用卷边合页的一体卷制结构，轴套与页片为一体冲压成型，相比分体式铆接轴的结构，一体卷制的轴套同轴度更高，开合过程中的阻尼更均匀，长期使用下不易出现轴套松脱、左右窜动的问题。在安装边界方面，这款铰链的页片厚度适配1.5mm至4mm厚度的薄板连接场景，安装时需要保证两个被连接件的铰接边预留足够的转动间隙，通常单边预留0.5mm至1mm的间隙即可避免开合时出现页片摩擦卡滞，安装孔的中心距到页片侧边的距离经过优化，既保证了螺栓安装时有足够的扳手操作空间，也不会因为孔位过于靠近边缘导致板材安装处出现压溃变形。实际选型应用时，需要根据被连接门体的重量核算单组合页的承载能力，通常单只该规格铰链可承受15kg以内的静载荷，对于重量较大的门体需要沿铰接边均匀布置多只铰链，分散每处铰接点的受力，避免长期重载下页片出现弯折变形。在三维建模过程中，这类铰链的建模重点在于卷边轴套的同轴度约束、沉头孔的深度与角度匹配，以及开合状态下的干涉检查，需要模拟0度到180度全开合角度下的页片相对位置，确认在最大开合角度下页片不会与被连接结构发生碰撞，同时要注意安装孔的位置公差标注，保证实际加工装配时孔位能够与被连接件的预制孔完全对位，减少现场安装的修配工作量。
