易弯折复合板材直角连接角钢结构

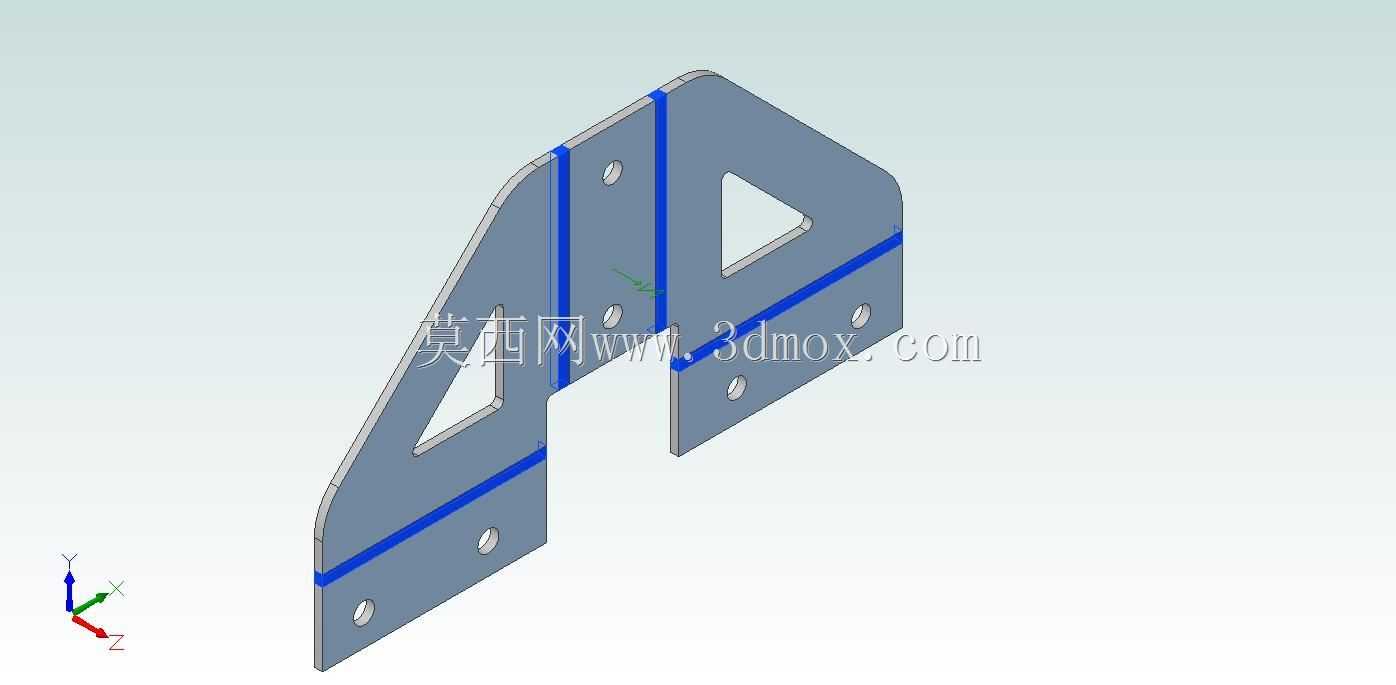

在轻量化设备机架搭建、装饰板材拼接、非标框架组装的现场作业场景里，这类适配复合板材的弯折角钢，往往能解决传统角件适配性差、现场裁切弯折难度高的痛点。不同于常规等厚钢制角钢需要借助专用折弯设备才能调整角度，这款角件在设计阶段就沿着弯折走向预留了多道应力释放槽，槽位沿着直角折弯的走向均匀排布，每道槽的深度刚好穿透板材的硬质面层，保留底层柔性基材的连续连接性，现场作业时不需要动用大型折弯设备，只需要借助简单的手动工具就能顺着预留槽位完成角度微调，哪怕是现场安装时遇到框架存在微小角度偏差的情况，也能通过微调角件的弯折角度实现贴合安装，不会出现传统硬角件强行锁附后板材翘边、连接应力集中的问题。

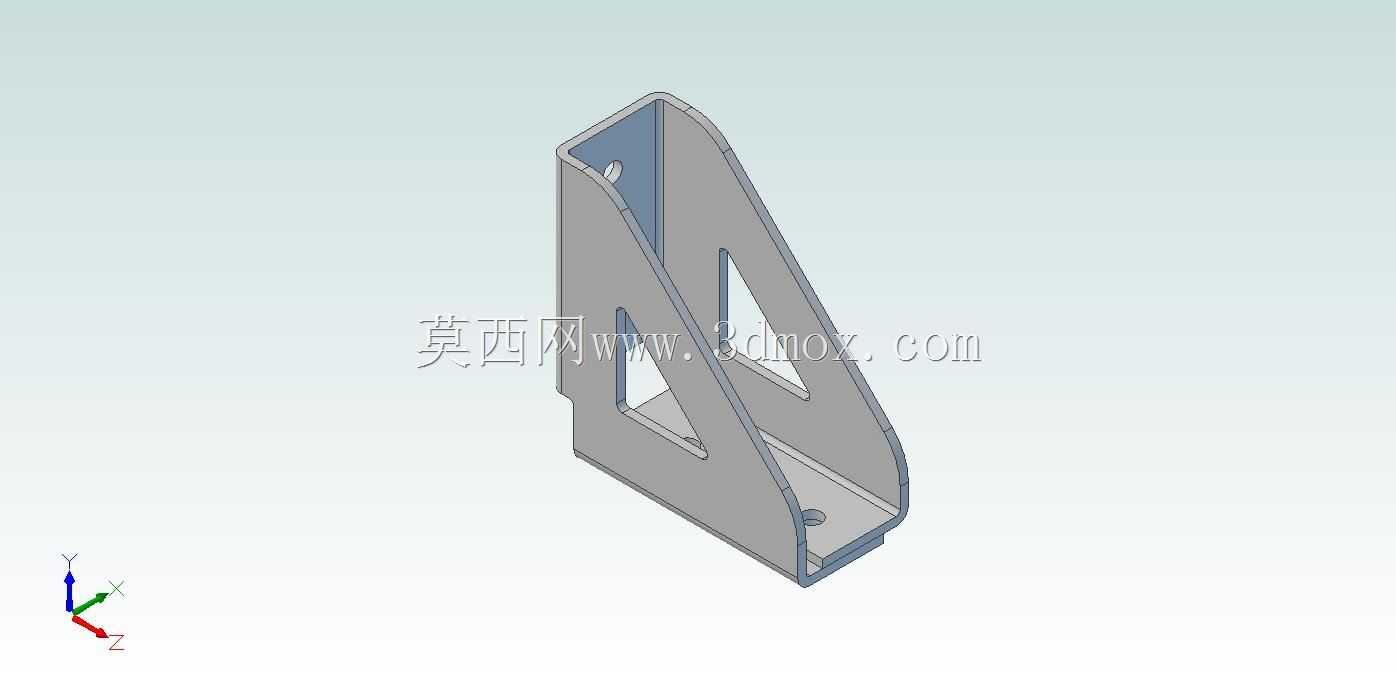

从安装边界来看，角件的两个连接翼面都预留了等间距的圆形安装孔位，孔位的中心距完全适配常规铝型材框架、复合板材的通用安装孔距，不需要现场二次打孔就能直接用自攻螺丝或者抽芯铆钉完成固定，翼面的边缘做了圆弧倒角处理，安装过程中不会划伤施工人员的手套，也不会刮蹭相邻板材的装饰面层。角件的中部开设了三角形的减重镂空，在不削弱整体结构抗扭强度的前提下，尽可能降低了角件自身的重量，对于对自重有严格要求的移动设备框架、临时展架结构来说，这种镂空设计能减少不必要的负重累积，同时镂空位置也能作为现场布线的过线通道，方便线材沿着框架内角走线，避免线材外露被剐蹭破损。

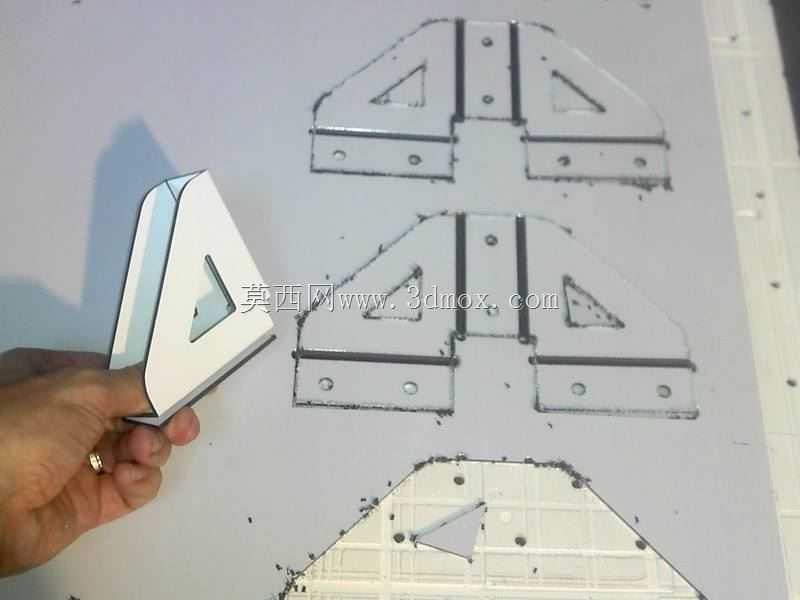

设计思路上没有沿用传统角件的等厚实心结构，而是针对复合板材的材料特性做了适配，因为这类铝塑复合类板材本身的面层强度高但弯折易开裂，预留的弯折槽刚好把弯折应力集中在槽位处，弯折时不会带动两侧的连接翼面产生形变，保证翼面和被连接件的贴合度始终保持平整。两个翼面的过渡位置做了小半径的圆弧过渡，没有尖锐的直角应力集中点，长期承受框架的振动载荷时，过渡位置不会出现疲劳开裂的问题。实际使用中，这类角件不仅能用于90度直角的固定连接，还能根据现场的安装需求调整成80到100度之间的非直角连接，适配异形框架的搭建需求，比如斜面设备护板的固定、倾斜操作台的边角支撑，都能通过现场微调弯折角度来满足安装要求，不需要单独定制特殊角度的角件，能大幅降低现场施工的配件准备成本，也能减少非标定制角件的等待周期。
