Grove接口VOC气体检测传感模块结构设计

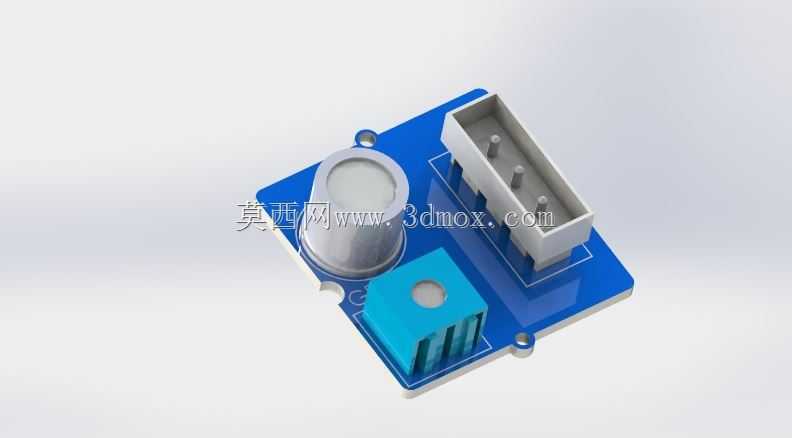

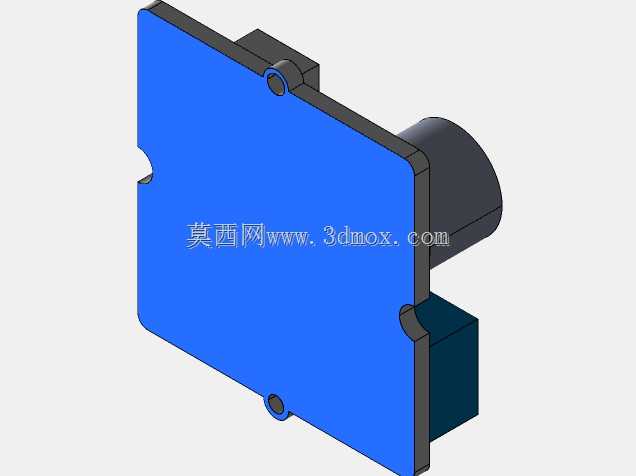

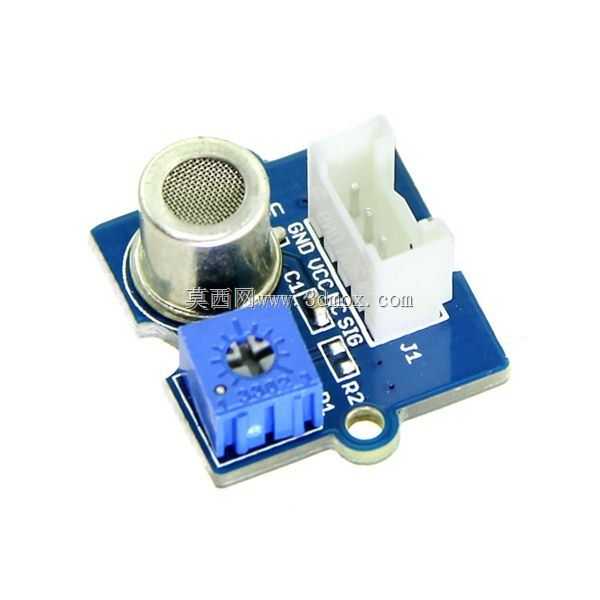

这款VOC检测传感模块主要面向室内空气质量监测、工业环境有害气体排查、智能家居环境感知、小型实验装置气体检测等场景设计，核心功能是捕捉空气中挥发性有机化合物的浓度变化，将气体浓度参数转化为可被主控设备读取的电信号，为后续的报警、通风联动、数据记录等动作提供基础数据支撑。模块采用PCB作为核心承载基板，板载集成了金属氧化物气体传感探头、信号调节电位器、标准Grove接线插座三个核心功能部件，同时预留了单孔安装位，适配小空间内的快速固定需求。从设计思路来看，这款模块优先考虑了嵌入式集成的便捷性，没有采用复杂的外接接线结构，而是选用标准化的Grove插接接口，省去了用户自行焊接接线的步骤，降低了小批量项目集成的接线出错概率；板载的蓝色多圈电位器用于调节信号触发阈值，用户可根据实际应用场景的气体浓度报警需求，微调电位器来改变输出信号的触发临界点，无需额外外接信号调节电路。外形尺寸上，模块整体为矩形PCB结构，边角做了圆弧过渡处理，避免安装时剐蹭导线或周边元件，板上的安装孔位于PCB一端，孔径适配M2规格的固定螺丝，安装时仅需单颗螺丝即可完成模块固定，安装边界预留了接线插座的插拔空间，插座旁的引脚丝印清晰标注了GND、VCC、信号引脚定义，接线时无需额外查阅手册即可快速完成接线。气体传感探头采用金属外壳封装，顶部的网状结构既可以保证空气流通接触内部传感元件，又能阻挡大颗粒灰尘、飞絮直接接触传感芯体，降低日常使用过程中异物堵塞导致的检测精度下降问题；探头的焊接位置位于PCB板一侧，与电位器、接线座保持合理间距，避免焊接或使用过程中元件之间的信号干扰。实际选型使用时，需要注意模块的供电参数匹配，同时安装位置要避开强气流直吹、高浓度油污长期附着的区域，保证传感探头能与检测环境的空气充分接触；建模过程中还原了板上各元件的相对位置、安装孔位尺寸、接口插接方向，可直接用于小型检测设备的内部结构布局验证，确认模块在设备腔体内的安装空间是否充足，接线路径是否与其他部件产生干涉，也可用于教学演示类项目的三维装配展示，帮助初学者理解气体检测模块的基本组成结构。
