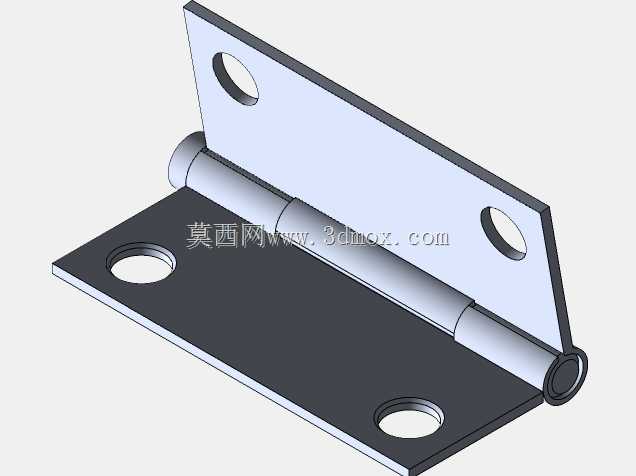

平开式双页合页五金连接件结构

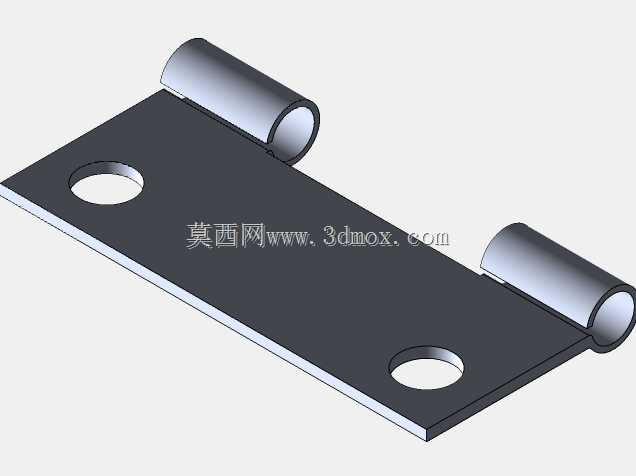

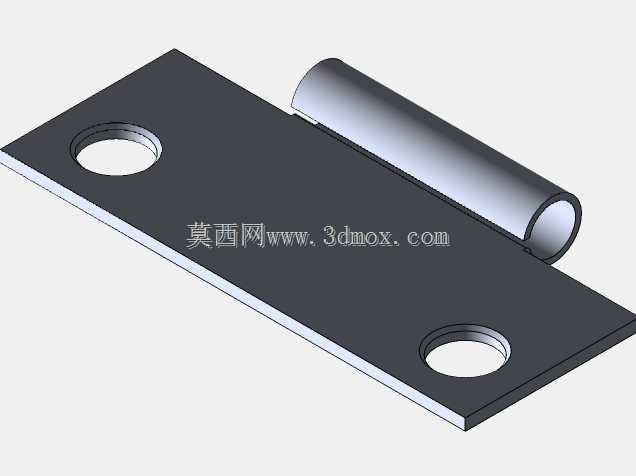

日常接触的柜体、室内平开木门、小型设备检修门的铰接转动，大多依赖这类双页式合页实现绕固定轴的定角度回转，它是门窗及可拆卸防护结构里最基础的铰接承载部件，不需要复杂的阻尼或定位结构，仅靠销轴穿接两个带安装孔的页片，就能完成门扇与门框之间的活动连接，同时承担门扇自重带来的径向载荷与开关过程中的剪切力。设计这类合页时，首先要匹配对应门扇的重量边界，页片的厚度直接决定承重能力，过薄的页片在长期开关受力后容易出现页片翘曲，导致门扇下沉刮蹭地面或门框；两个页片上的安装孔采用沉孔设计，安装后螺丝头部可以完全没入页片平面，不会突出表面刮蹭相邻的门框或门扇漆面，孔位的排布要避开页片与销轴连接的卷边位置，保证螺丝拧紧时不会干涉销轴的转动空间。销轴部分采用卷边包合的工艺，两个页片的卷边交替排布穿入整根销轴，两端做铆压封边处理，避免销轴在长期转动过程中从卷边内滑出，这种结构的转动间隙控制在0.1mm以内，既不会因为间隙过大出现门扇晃动，也不会因为间隙过小导致转动卡涩，日常使用不需要额外加注润滑脂，依靠金属表面的加工光洁度就能实现顺畅转动。安装时需要保证两个页片分别与门扇侧边、门框安装面完全贴合，页片的转动轴线要与门扇的竖直侧边保持平行，一旦轴线出现偏斜，开关门时就会出现额外的扭力，加速页片和销轴的磨损，缩短合页的使用寿命。这类合页的页片展开后两个安装面呈90度垂直状态，闭合时两个页片完全贴合，最大开启角度可以达到180度，能够满足大部分室内门、柜体门的开启角度需求，没有额外的锁止或定位结构，完全依靠配套的门锁或门吸实现门扇的位置固定，结构简单可靠，批量加工成本低，是民用门窗、小型设备防护门领域应用最广泛的铰接部件。建模过程中需要重点关注卷边的同轴度，两个页片的卷边内孔要保持同一轴线，否则穿入销轴后会出现转动卡滞的问题，沉孔的深度要匹配常用的沉头螺丝尺寸，保证安装后螺丝头部不突出页片表面，页片的边缘做小倒角处理，去除加工后的锐边，避免安装和使用过程中划伤操作人员。
