家具皮带传动用三曲面槽轮结构设计

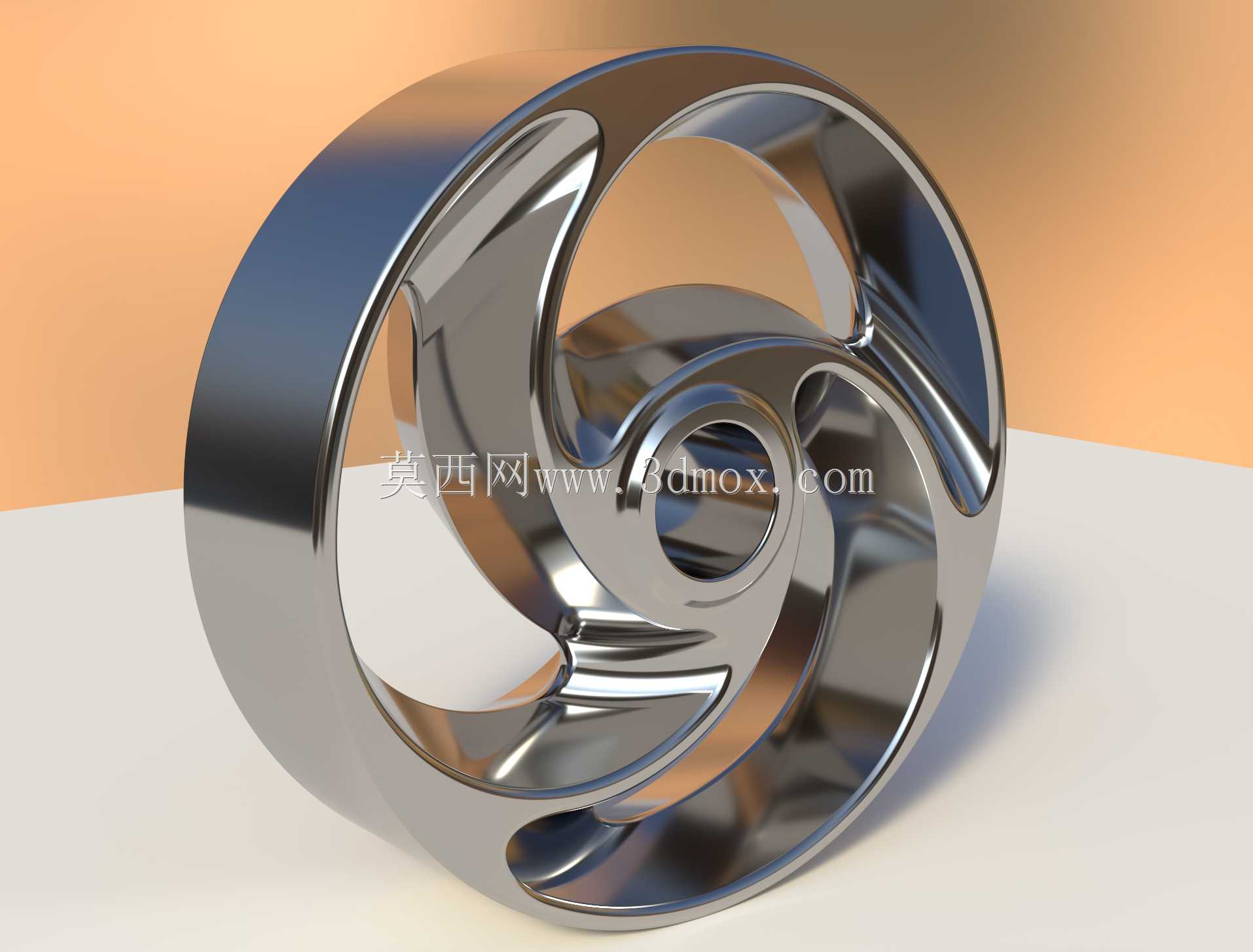

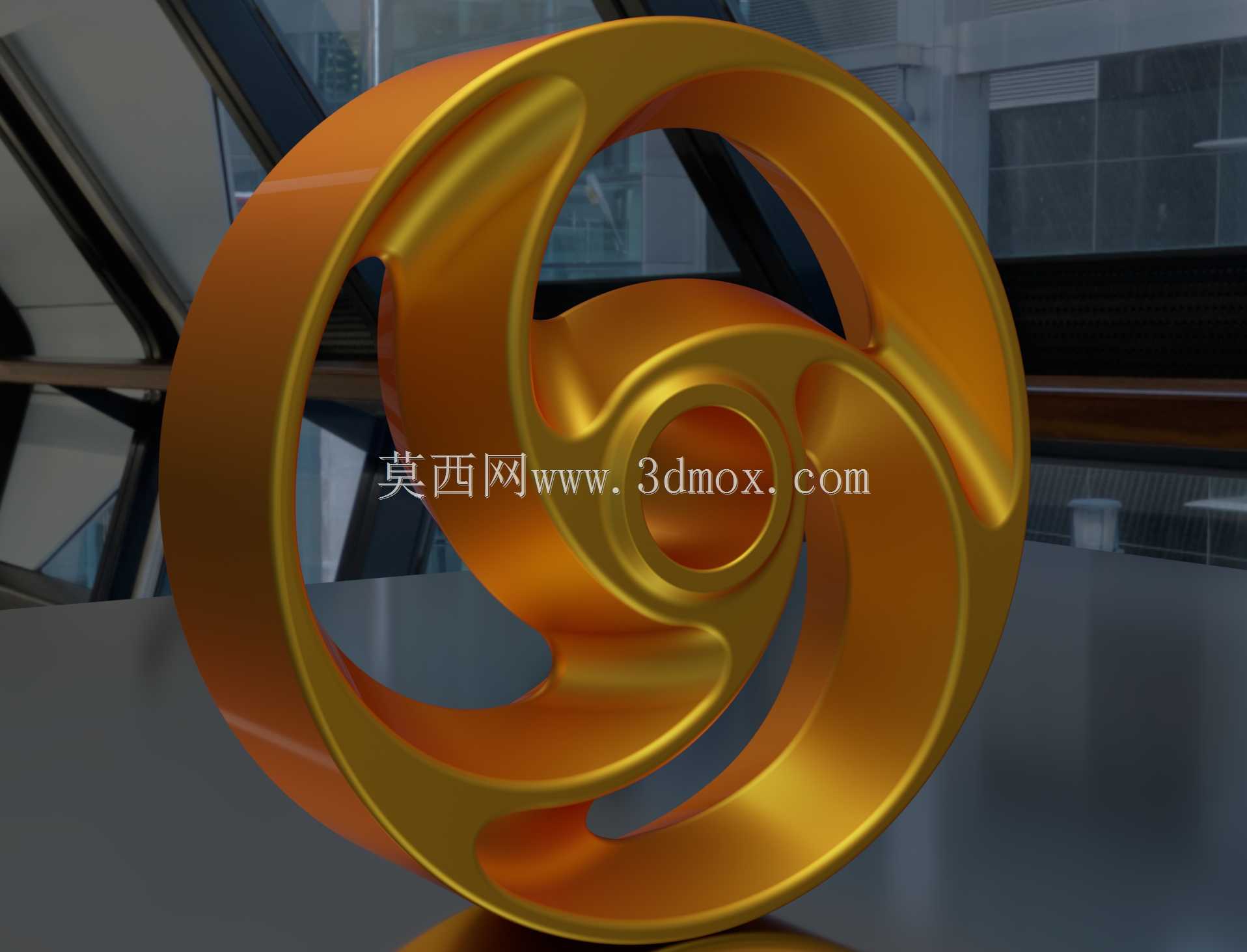

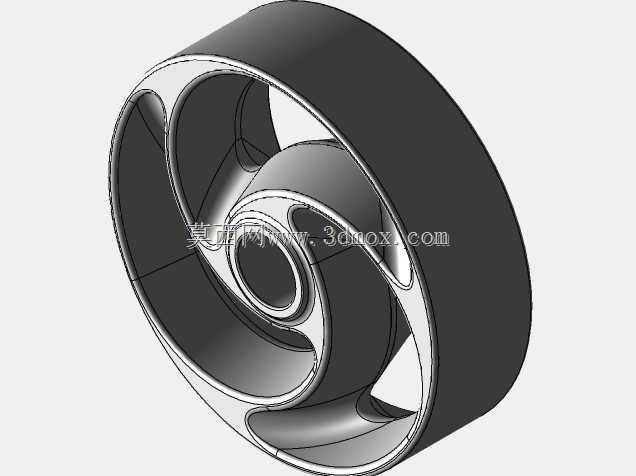

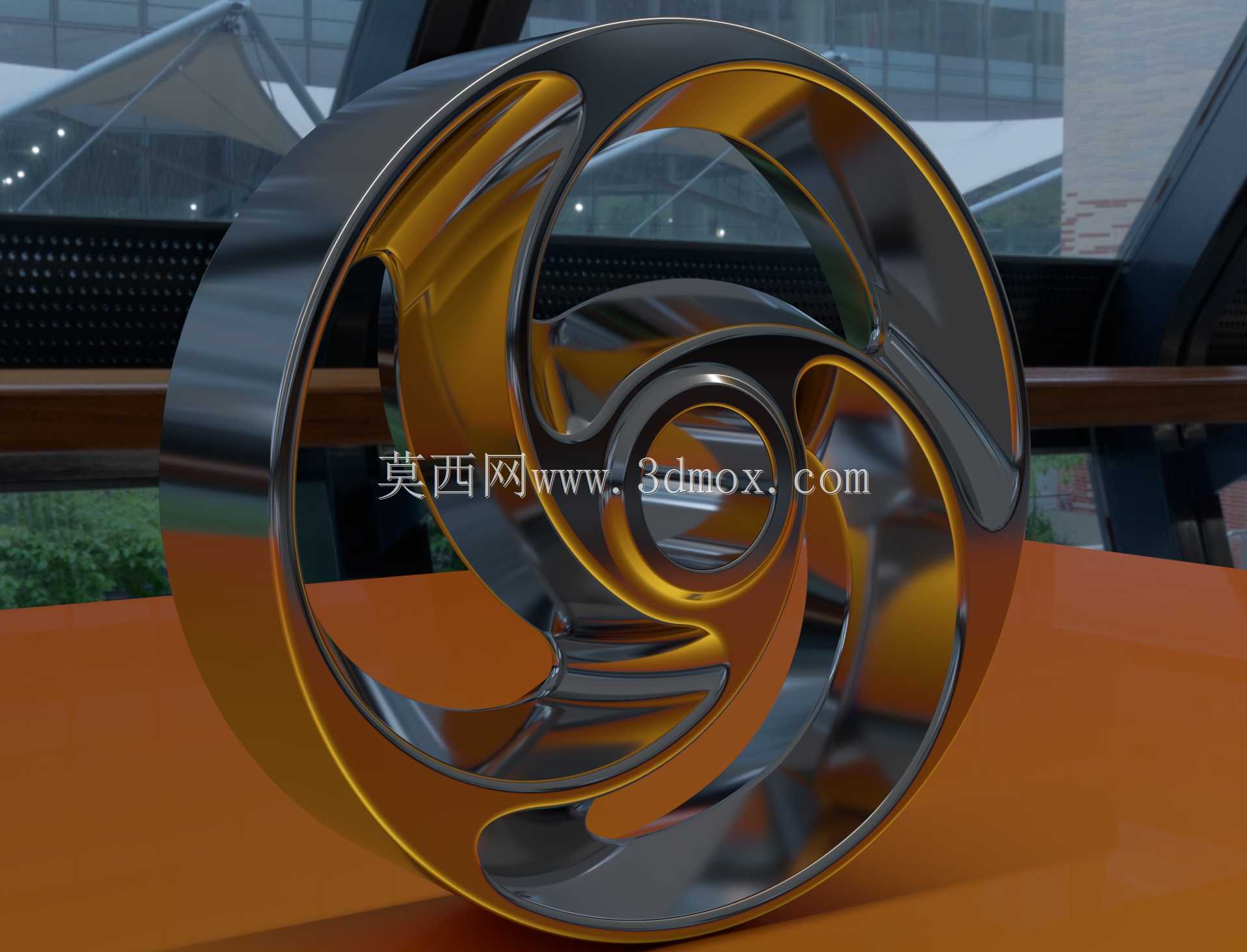

这款轮体结构主要面向家具类带传动场景设计，可作为小型皮带传动系统的从动轮或导向轮使用，适配平皮带、圆皮带两类常见的轻载传动带型，在家具的电动滑移门、隐藏式伸缩抽屉、小型升降置物架等机构中都能适配安装。从结构设计逻辑来看，轮体采用三曲面螺旋流道式的辐条设计，并非单纯为了造型美观，三个均匀分布的曲面辐条在轮体转动过程中，能够让皮带在轮面的贴合过程更顺滑，避免传统直辐条轮在高速轻载转动时出现的皮带跳动、偏磨问题，同时曲面结构的辐条相比等厚实心轮体，能在保证整体结构强度的前提下降低40%左右的自重，减少转动惯量，适配小扭矩电机的轻载传动需求。轮体中心设置有阶梯式安装轴孔，孔位预留了标准卡簧槽与轴承安装位，可直接适配外径匹配的微型深沟球轴承，安装时无需额外加工衬套，轴孔的同轴度公差控制在0.02mm以内，能保证轮体高速转动时无明显径向跳动，避免皮带传动过程中出现跑偏掉带的问题。轮体的外圆工作面做了圆弧过渡处理，没有尖锐棱边，能够减少皮带表面的磨损，延长皮带的实际使用寿命，轮缘的宽度根据常用家具传动皮带的宽度做了适配预留，两侧设置有高度1.5mm的挡边，能够限制皮带在传动过程中的轴向窜动，即使安装时存在小幅的同轴度偏差，皮带也不会从轮面滑脱。在安装边界上，轮体的整体外径、轴向厚度都做了紧凑化设计，能够嵌入家具的型材内腔或者板材预留的安装槽内，不会外露过多结构影响家具的整体外观，轮体背面设置有均匀分布的减重凹槽，既能够减少注塑或者金属压铸生产时的材料收缩变形，也能进一步降低轮体自重，适配家具类产品对零部件轻量化的要求。从实际使用场景来看，这类轮体不需要承受大扭矩重载，设计时重点考量了转动顺滑度、运行静音性以及安装便捷性，曲面辐条的结构在转动时不会产生明显的风阻噪音，配合轴承安装后能够实现低阻力转动，即使是小功率的微型直流电机也能轻松驱动，非常适合家用家具类低噪音、长寿命的传动需求。
