简约弯管框架带靠背脚踏座椅结构

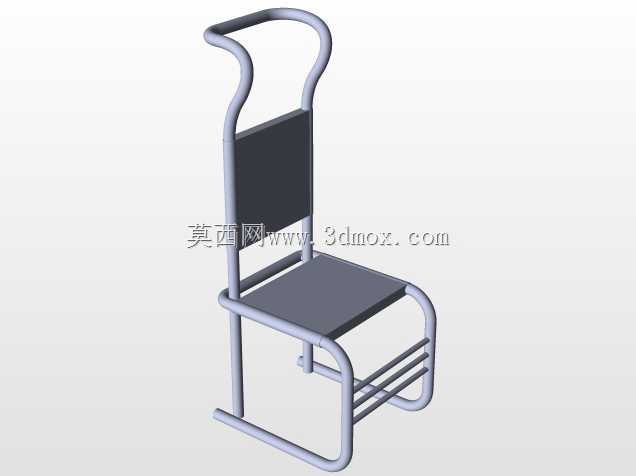

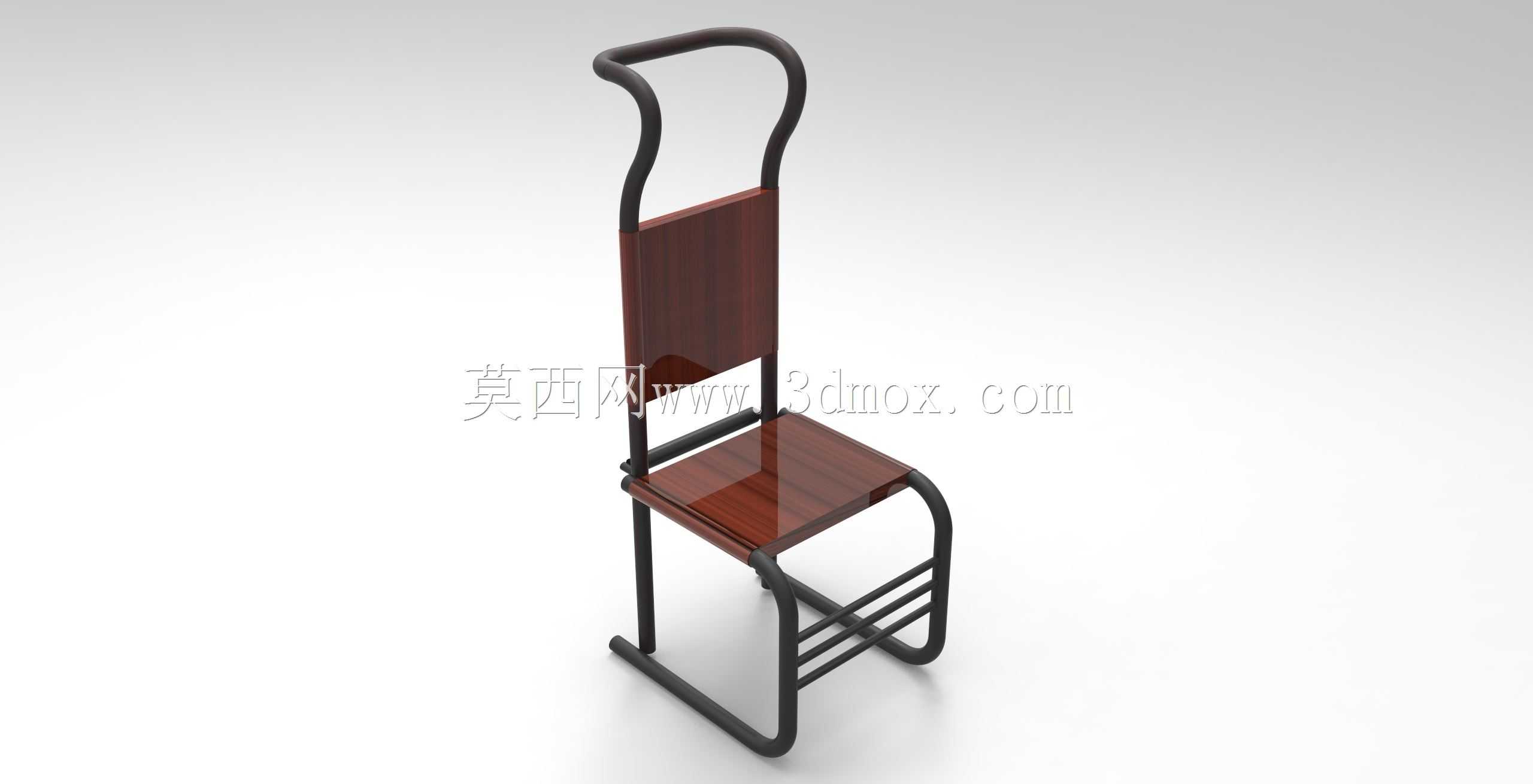

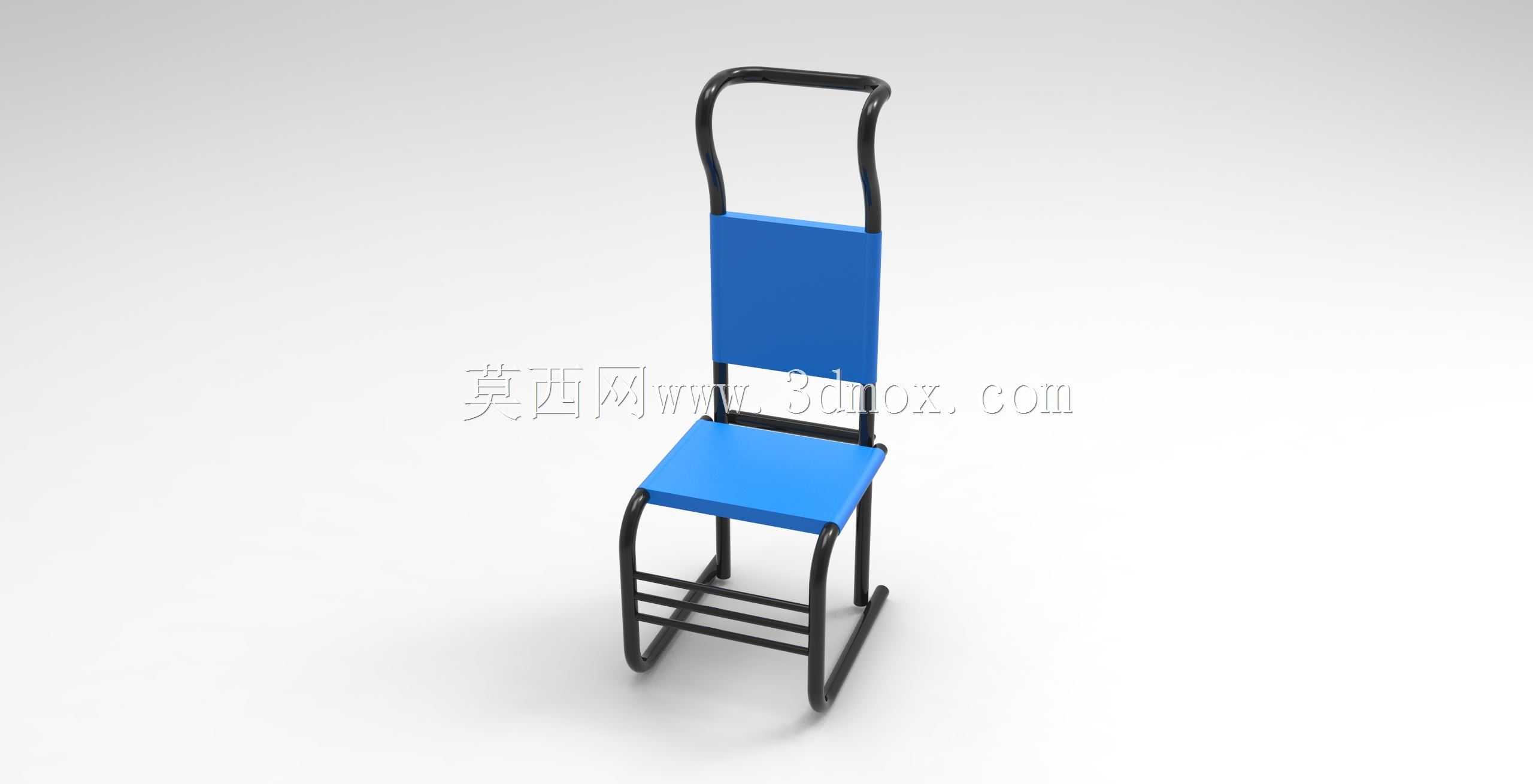

这款座椅采用一体化弯管成型的金属框架作为核心承载结构，日常可应用于车间操作工位配套坐具、公共区域临时等候座椅、小户型居家简易餐椅等场景，适配需要兼顾结构强度与轻量化移动需求的使用环境。从功能特性来看，靠背区域采用整块平板嵌装在弯管框架的预留卡槽内，无需额外复杂连接件即可实现可靠固定，靠背上方延伸出的弧形弯管既可以作为搬移座椅的提拉把手，也能在使用者向后倚靠时提供上背部的支撑限位，避免倚靠时重心后倾发生侧翻。座面同样采用平板结构嵌装，与框架接触位置设置有贴合的支撑折边，均匀分散座面承受的竖向载荷，座面前沿的弯管做了圆弧过渡处理，避免使用者落座时腿部接触位置出现硌压的不适感。座椅前侧下方设置的三层横置脚踏杆，可供落座时放置脚部，尤其适配工位操作时坐姿偏高的使用场景，减少腿部悬空带来的疲劳感，底部框架采用前后通长的弯管支脚，增大与地面的接触面积，放置时无需额外安装脚垫即可保持稳定，不会在平整地面出现晃动。设计过程中优先考虑了加工工艺的可行性，整体框架采用单根金属管材连续弯折成型，减少了焊接拼接的点位，仅在座面、靠背的嵌装位置设置少量定位焊点，既降低了加工过程中的焊接变形风险，也能减少后期表面处理的打磨工作量，框架所有弯折位置均采用统一的圆弧半径，适配弯管设备的加工参数，无需频繁调整模具即可完成整根框架的弯折加工。从安装边界来看，这款座椅整体占地面积较小，放置时仅需预留对应长宽的平整地面空间即可，无需在地面做固定安装，整体重量控制在单人可轻松搬移的范围内，可根据使用需求灵活调整摆放位置。结构设计上对受力路径做了明确规划，使用者落座时的竖向载荷通过座面支撑边传递到两侧的竖向弯管，再通过竖向弯管分散到底部的前后支脚，倚靠靠背时的横向载荷通过靠背板传递到后侧的弯管框架，最终由底部支脚的接触摩擦力抵消，各受力位置的管材截面均经过受力校核，在常规使用载荷下不会出现永久变形，框架表面可根据使用场景做喷塑、镀铬等不同的表面处理，适配不同场景的外观与防腐蚀需求。
