圆杆夹持式快速锁紧固定装置结构

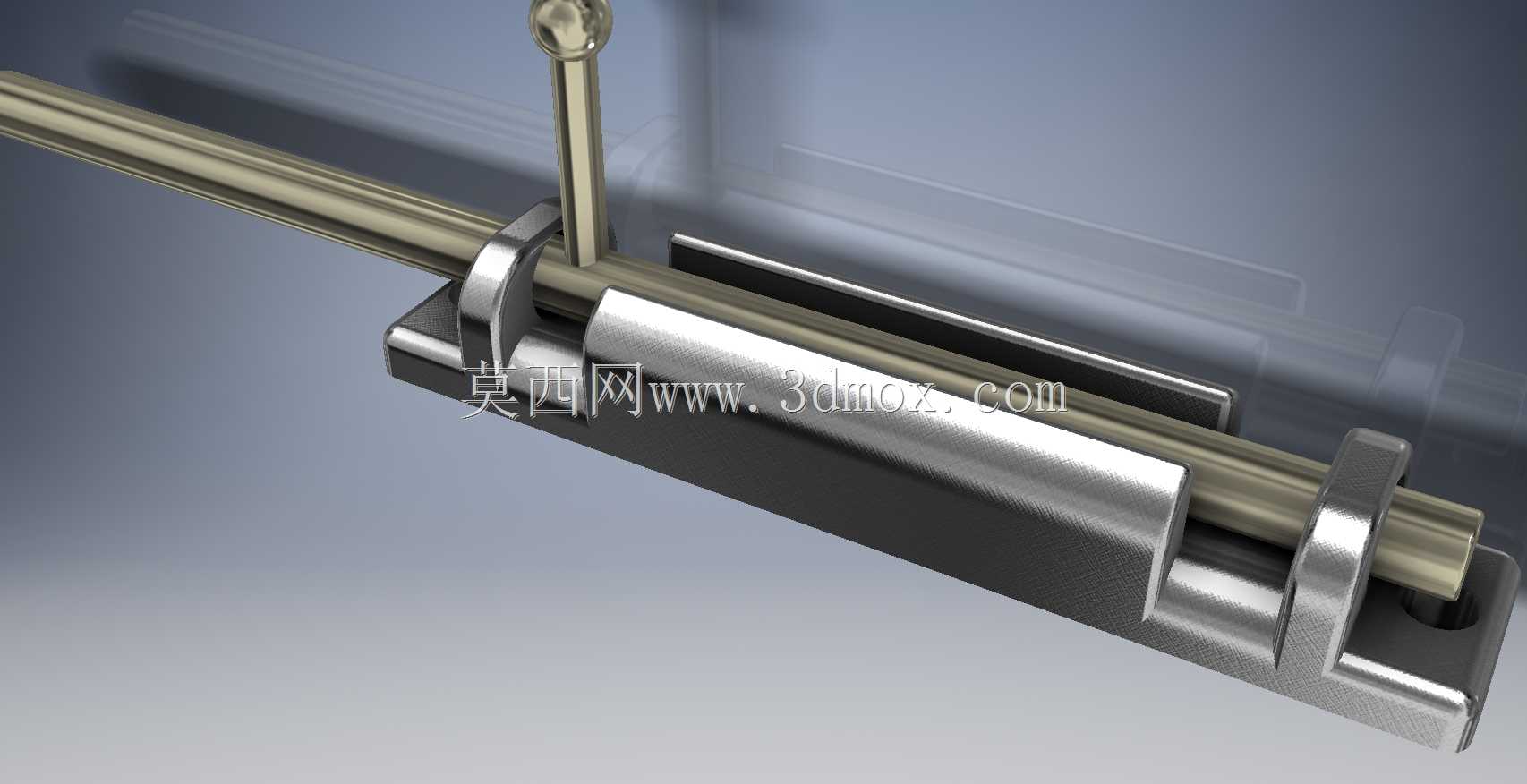

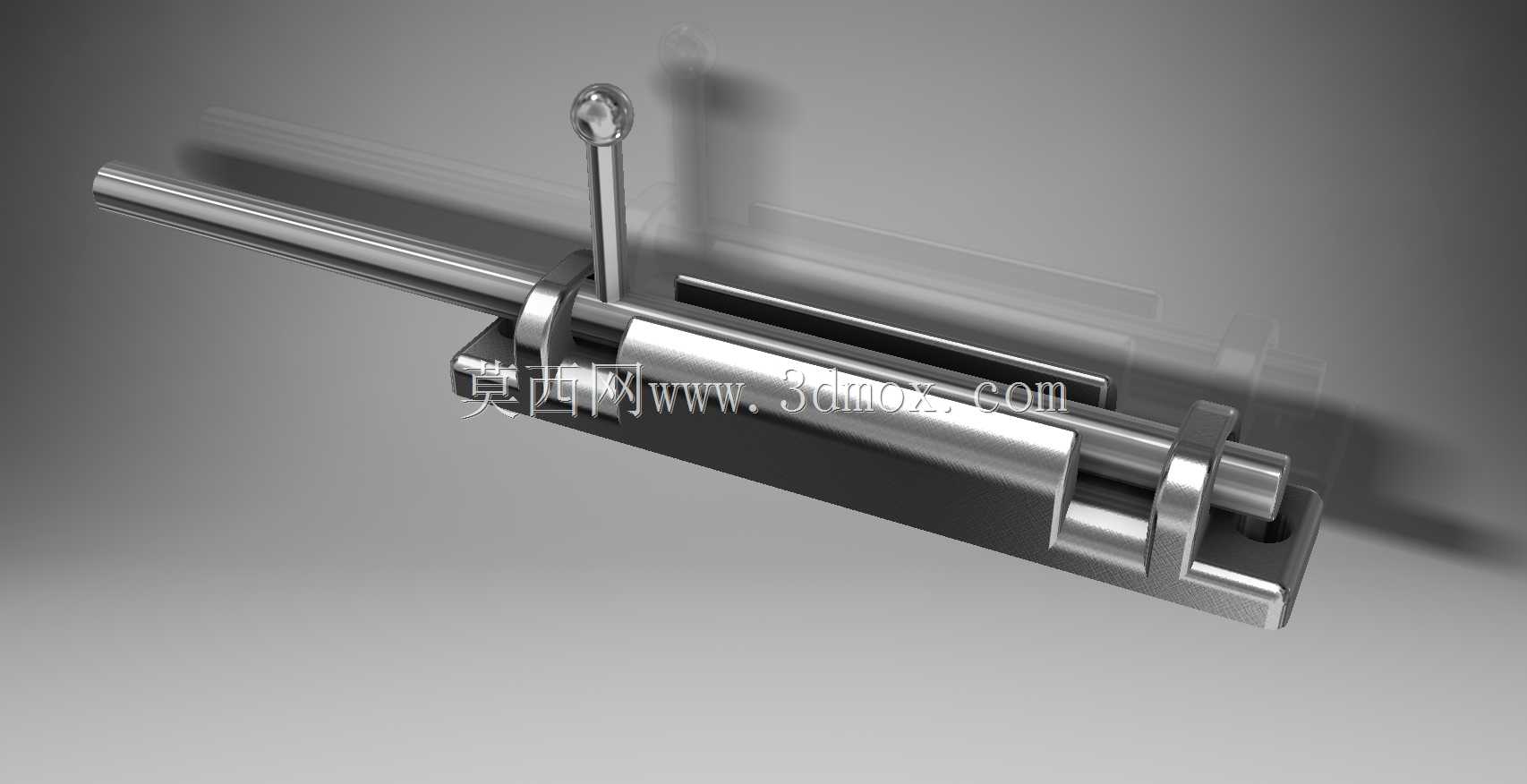

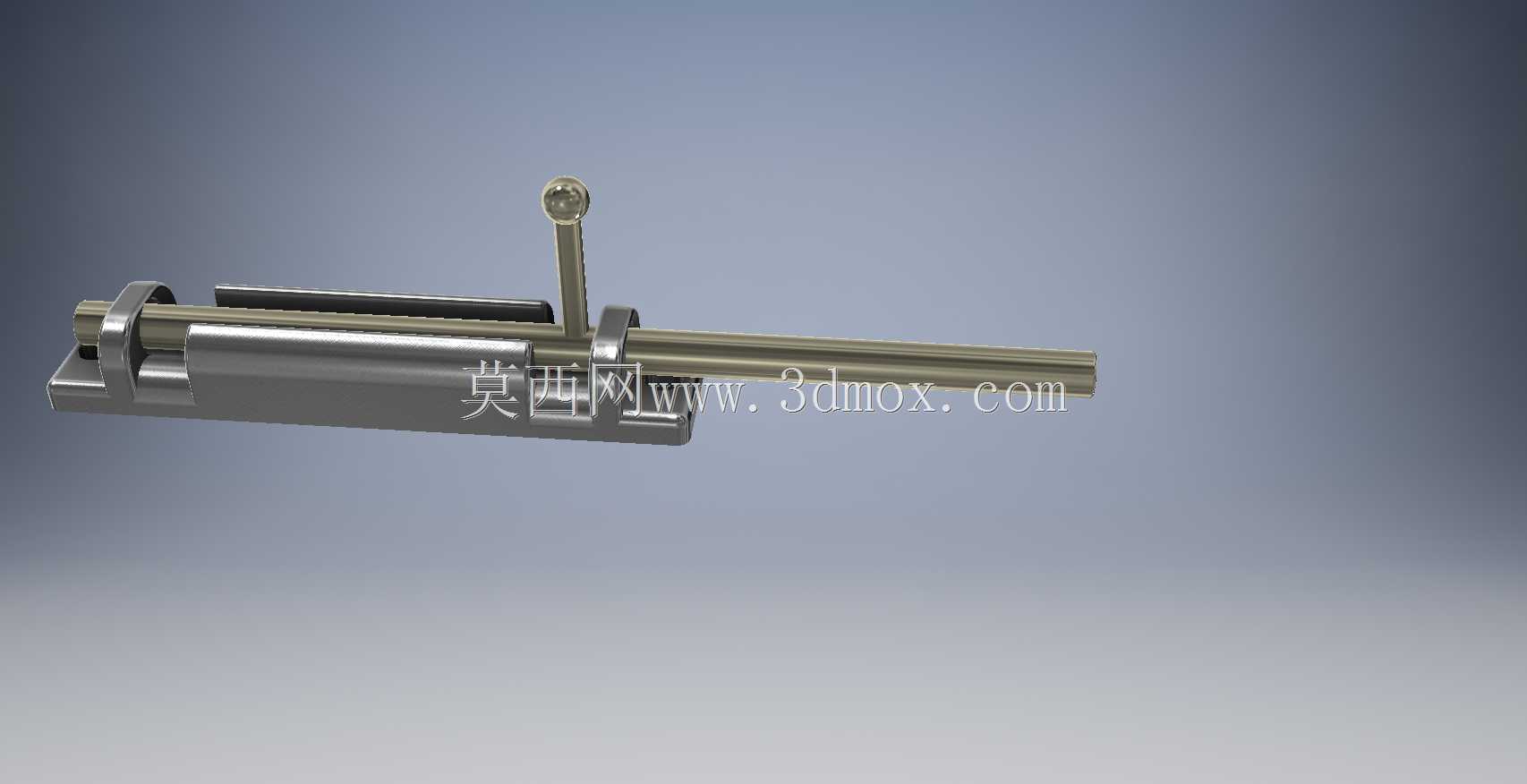

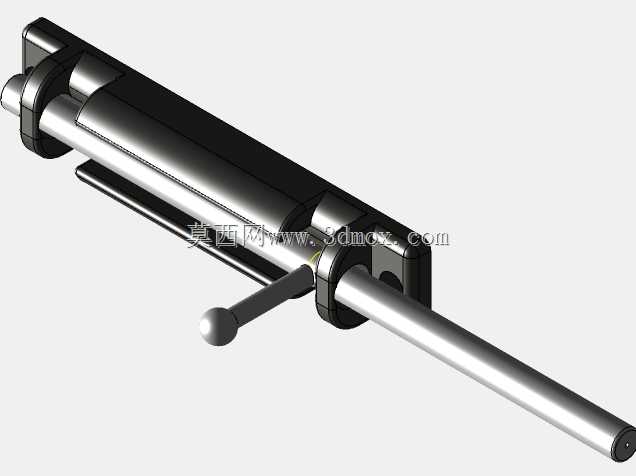

这类夹持锁紧结构常出现在工装夹具、工位调节机构、小型设备的杆件定位场景中，核心作用是对穿设的光轴类圆杆实现快速位置锁定，不需要额外打孔攻丝，依靠夹块的抱紧力实现轴向与周向的位置固定，在需要频繁调整杆件伸出长度、固定位置的工位上，这类结构的调节效率远高于螺钉顶紧类结构。从结构设计来看，整套装置以底部安装座为承载基体，安装座上开设与圆杆适配的半圆承托槽，上方配置两个对称的抱紧夹块，夹块内侧加工与圆杆外径匹配的圆弧面，当顶部的锁紧杆下压时，会推动夹块向圆杆表面贴合，随着锁紧力增大，夹块与圆杆接触面的静摩擦力快速提升，足以抵消杆件轴向的推拉载荷与周向的扭转载荷，实现可靠锁止。设计时需要重点匹配夹块圆弧面与圆杆的贴合率，贴合率不足会导致局部应力集中，不仅锁紧力达不到设计要求，长期使用还会在圆杆表面压出凹痕，影响后续滑动调节的顺畅度；夹块与安装座之间预留了0.2-0.5mm的活动间隙，保证锁紧时夹块可以自适应微量偏移，完全贴合圆杆表面，避免出现单边接触的情况。安装边界上，底部安装座的两个安装孔中心距需要匹配常用的安装型材槽距，安装面的平面度要求控制在0.1mm以内，避免安装时底座变形导致承托槽与夹块不同心，出现卡滞问题；适配的圆杆外径公差建议控制在h7级别，表面粗糙度不低于Ra1.6，既保证滑动调节时的顺畅度，也能保证锁紧时足够的摩擦系数，不会出现锁止后滑移的问题。实际应用中，这类结构常被用在工作台挡杆调节、设备防护门定位杆、工装支撑高度调节等场景，相比传统的抱箍结构，这种集成式的夹持装置安装更便捷，锁紧操作只需要扳动顶部的锁紧杆即可完成，不需要借助额外工具，单手即可完成调节与锁止动作，在频繁调整的工位上能大幅降低操作耗时。结构选材上，承托座与夹块一般采用45号钢表面发黑处理，兼顾强度与防锈能力，锁紧杆采用不锈钢材质，避免长期操作出现锈蚀卡滞，所有活动配合面都需要涂抹低温润滑脂，保证在-10℃到60℃的常规车间环境下都能顺畅操作，不会因为油脂凝固出现锁紧、解锁卡涩的问题。设计建模时需要重点校核锁紧状态下夹块的变形量，保证最大锁紧力下夹块的变形量不超过0.05mm，避免长期使用出现塑性变形导致锁紧力衰减；同时要保证解锁状态下夹块与圆杆之间留有0.1mm左右的间隙，让圆杆可以顺畅滑动调节，不会出现解锁后仍然卡滞的问题。
