嵌入式弹簧折叠箱用金属拉手结构

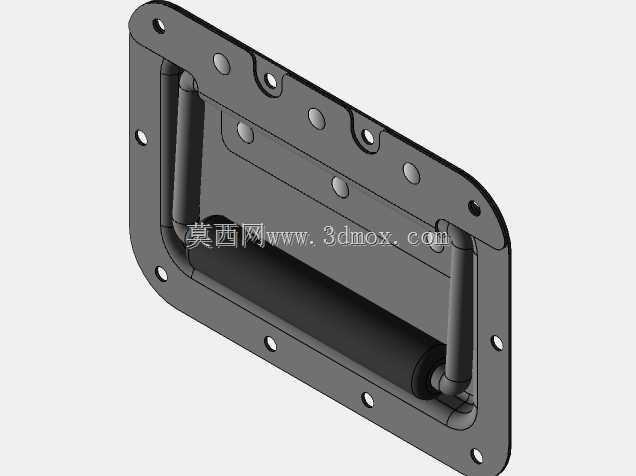

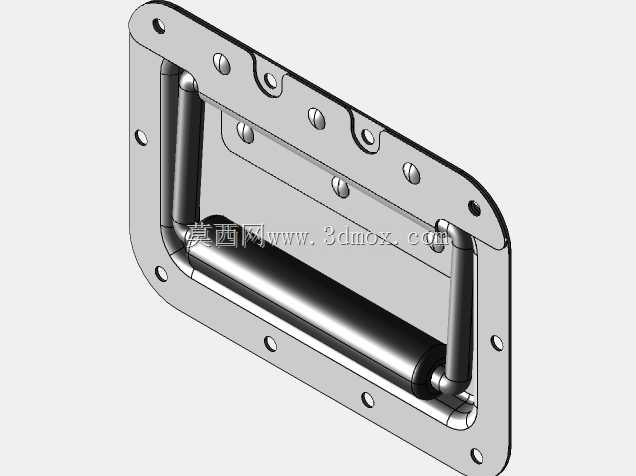

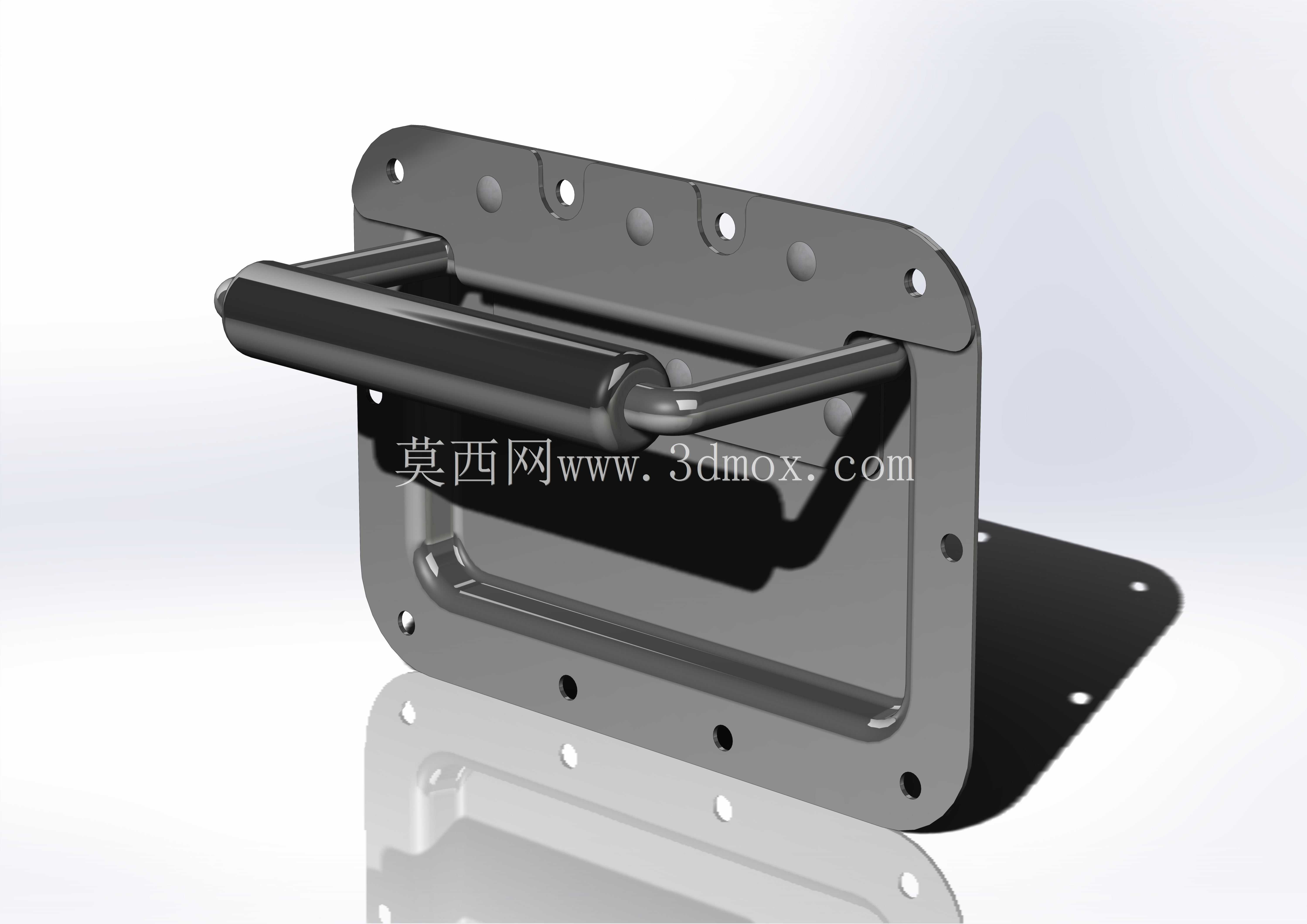

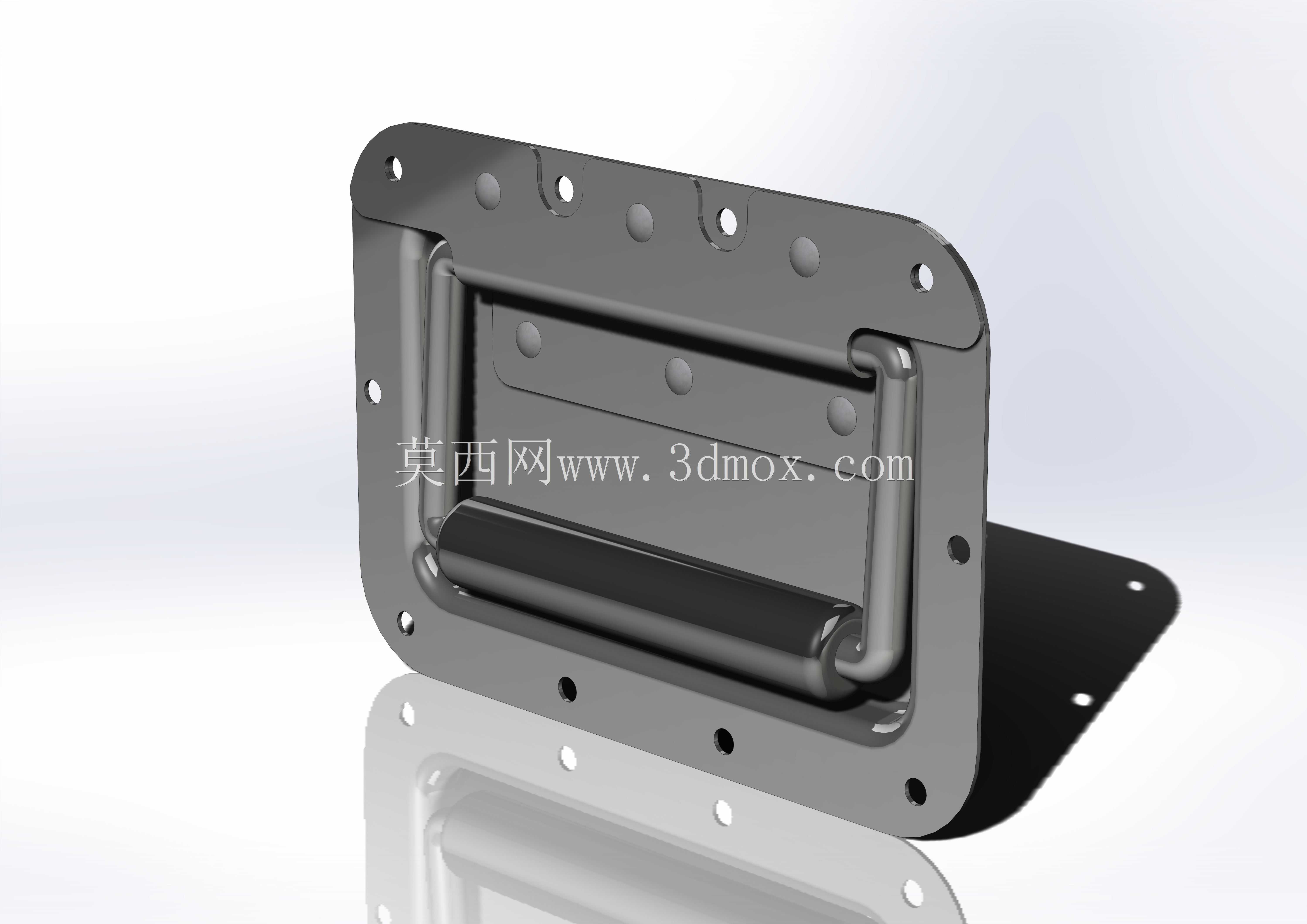

这类嵌入式折叠拉手常被应用在各类便携设备箱、航空运输箱、工业机柜侧部、移动检测设备壳体上，日常处于折叠收纳状态时，拉手本体完全沉入安装面板的沉槽内，不会突出箱体表面，既可以避免运输堆叠过程中突出部件剐蹭其他货物，也能减少设备转运途中拉手受外力碰撞变形的概率，在需要搬抬设备时，只需将U型握杆从沉槽内翻出即可握持施力，操作顺畅无卡滞。从结构设计来看，该拉手采用带安装法兰的沉座作为承载基体，法兰边缘均匀分布多个沉头安装孔，安装时可通过螺丝将整个拉手组件固定在箱体壁预先开好的嵌装槽内，安装后法兰面与箱体表面齐平，没有突兀的凸起。握杆部分采用圆截面金属杆弯折成型，握持时贴合手掌弧度，长时间搬抬也不会产生明显的硌手感，握杆两端通过转轴结构与沉座两侧连接，转轴处预留了合适的转动间隙，同时内置的复位弹簧可以在松开握杆时自动将握杆拉回弹回沉槽内，无需手动复位，日常使用更加便捷。设计过程中需要重点把控嵌装槽的开孔尺寸与沉座的外形匹配度，沉座的深度要完全容纳折叠后的握杆，法兰边的宽度要覆盖开孔边缘的裁切毛刺，同时要根据箱体的额定承载重量选择对应厚度的板材加工沉座与握杆，确保搬抬过程中受力点不会出现塑性变形。安装边界方面，需要提前在箱体壁上加工出与沉座轮廓匹配的矩形嵌装孔，孔位公差控制在±0.2mm以内，避免安装后出现缝隙过大或者装配卡滞的问题，法兰上的安装孔位要与箱体内侧的预埋螺母位置对齐，螺丝锁紧后要保证法兰面与箱体表面完全贴合，不能出现局部翘起的情况，否则会影响拉手折叠后的平整度。握杆翻起后的最大突出高度要控制在合理范围内，既要保证手掌有足够的握持空间，也要避免突出过多影响设备的码放，转轴部位的铆接松紧度需要反复调试，既要保证握杆转动灵活，也要避免间隙过大导致握杆晃动产生异响。
