黑武士造型桌面空气清新剂外观结构设计

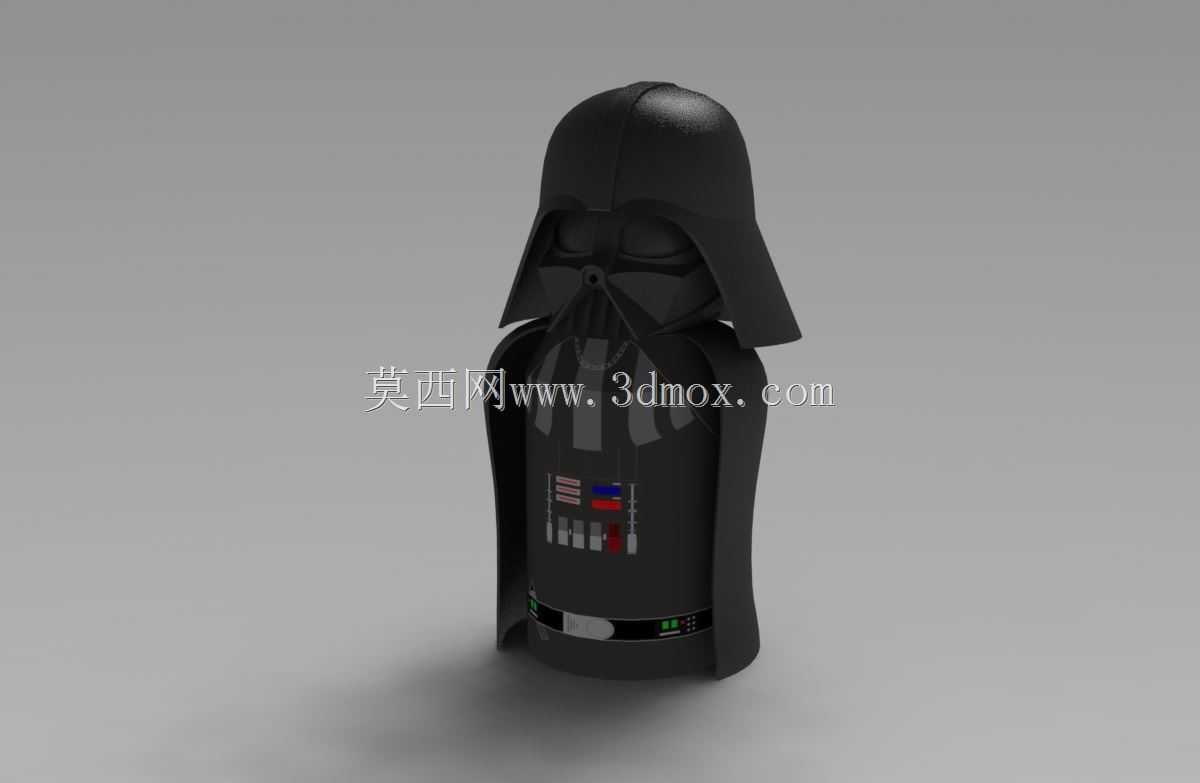

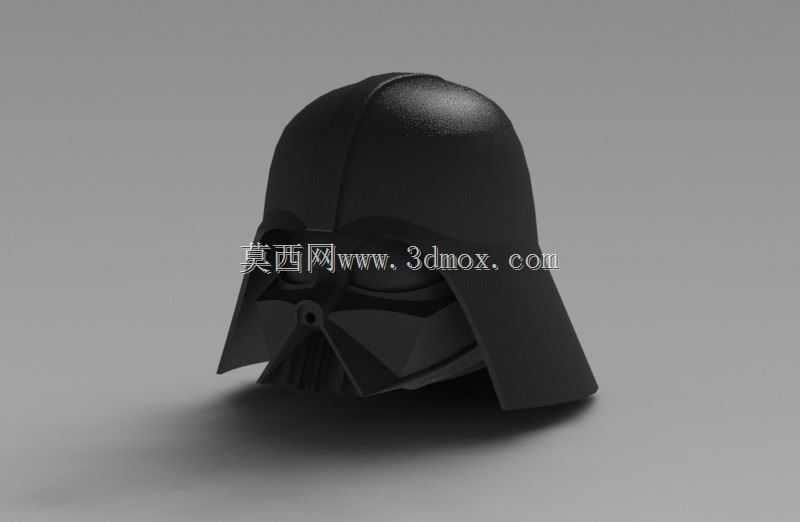

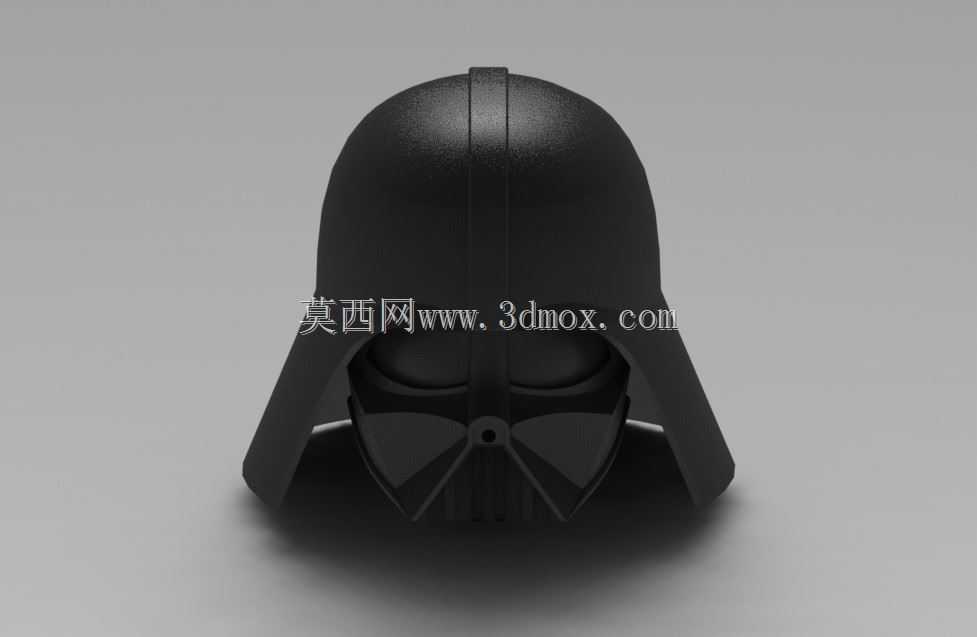

这款创意日化产品的设计，最初是面向桌面场景的空气净化类小物件做的外观拓展，区别于常规圆柱形、方盒形的大众化清新剂外观，借用影视IP的经典头盔造型做一体化包覆，既保留了空气清新剂的核心功能，又兼顾了桌面陈设的装饰属性，适配年轻消费群体的工位、卧室书桌、车载中控台等小空间摆放场景。从结构设计逻辑来看，整体采用上下分壳的装配方式，上部的头盔造型区域做了等壁厚的曲面处理，建模阶段先通过放样构建出头盔的基础轮廓，再用扫掠特征做出呼吸面罩的格栅细节、披风的垂坠曲面，所有曲面过渡处都做了R2以上的圆角处理，避免注塑生产时出现应力集中、填充不满的问题，同时也能防止日常使用时的锐边划伤。下部的主体舱是容纳清新剂挥发芯、储液棉的核心功能区，侧壁预留了0.8mm宽度的环形挥发缝隙，缝隙位置做了内凹的遮挡边，既保证挥发气体可以均匀散出，又不会从外部直接看到内部的储液结构，兼顾美观性与实用性。底座部分做了直径5mm的环形配重槽，可加装金属配重块降低整体重心，避免桌面轻微磕碰时出现倾倒，底座底部预留3个均匀分布的防滑胶垫粘贴位，胶垫厚度1.2mm，粘贴后整体放置间隙控制在0.3mm，保证放置平稳无晃动。整体外形的最大外轮廓尺寸控制在直径65mm、高度120mm以内，属于小型桌面物件的常规尺寸边界，不会占用过多桌面空间，安装时仅需打开上下壳的卡扣结构，替换内部的挥发芯或储液棉即可完成耗材更换，卡扣配合量设计为0.2mm，既保证装配后的紧固性，又不会出现拆卸困难的问题。披风部分的曲面做了1.5度的脱模斜度，适配常规注塑模具的开模要求，不需要额外做抽芯结构就能完成生产，有效控制了开模成本。头盔顶部的曲面做了微弧处理，避免积灰，日常清洁时仅需用湿抹布擦拭即可，表面做细晒纹处理，不需要额外喷涂就能呈现哑光黑的质感，也不容易残留指纹痕迹。挥发通道的设计上，内部做了导流筋结构，引导挥发气体从下部缝隙向上散出，不会出现局部浓度过高的问题，在10平米以内的封闭空间内，可实现均匀的气味扩散，满足小空间的空气清新需求。
