滑动门导向轮槽安装支架结构设计

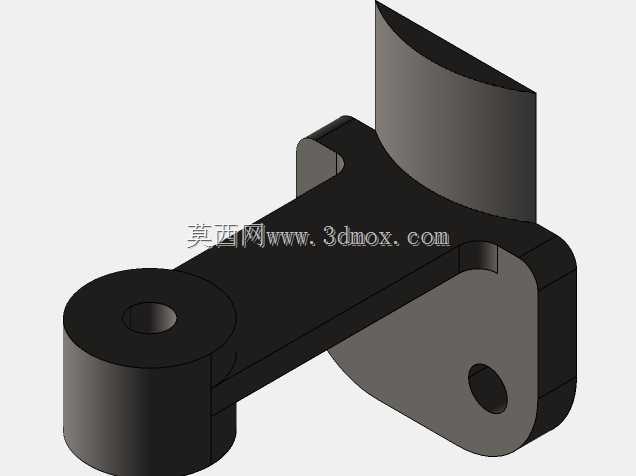

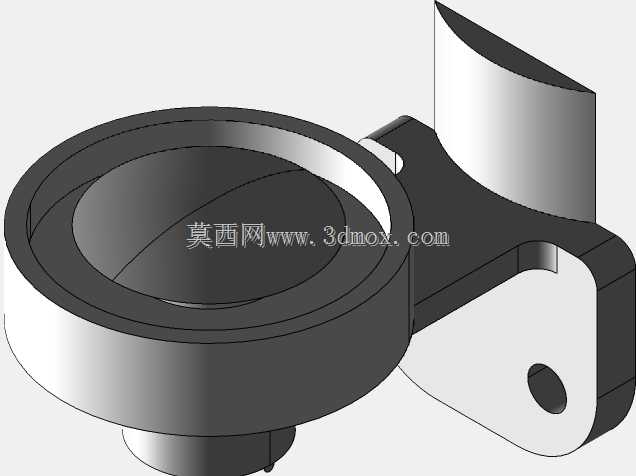

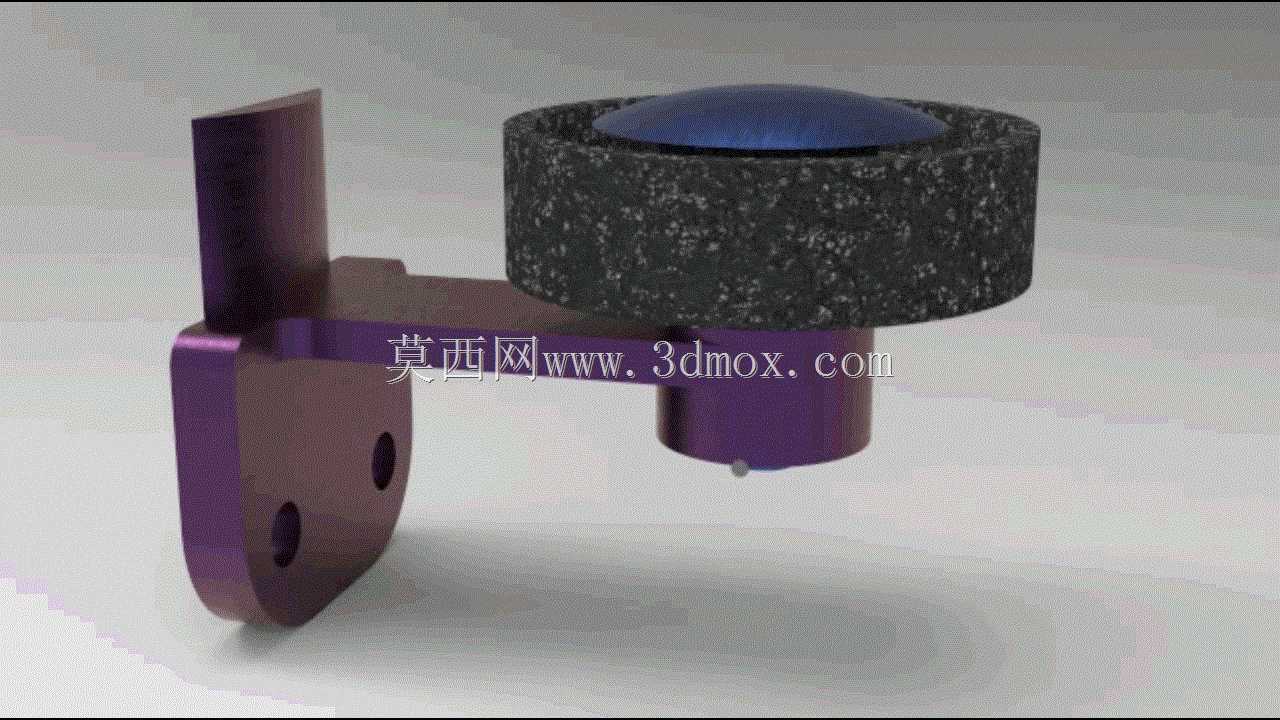

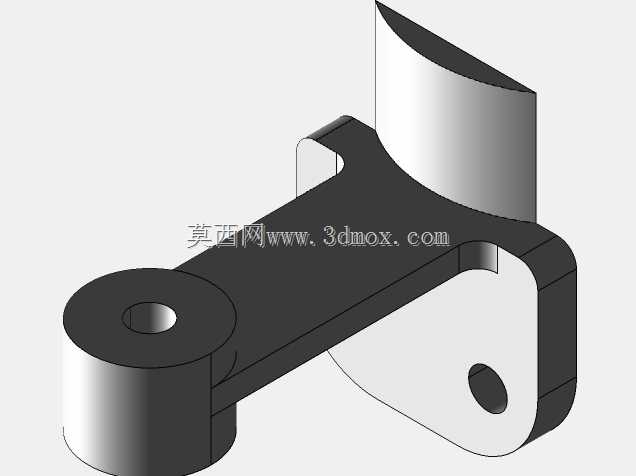

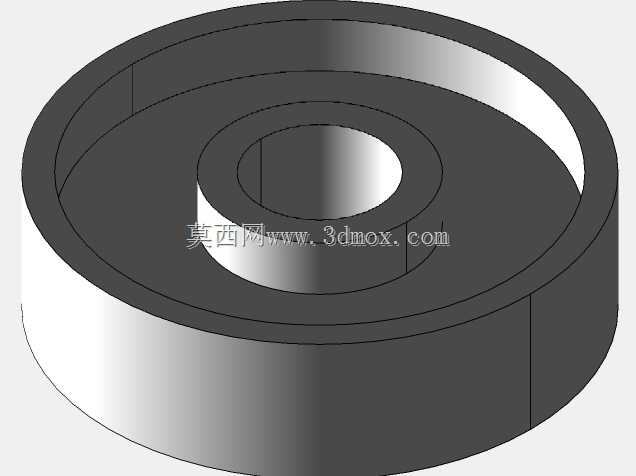

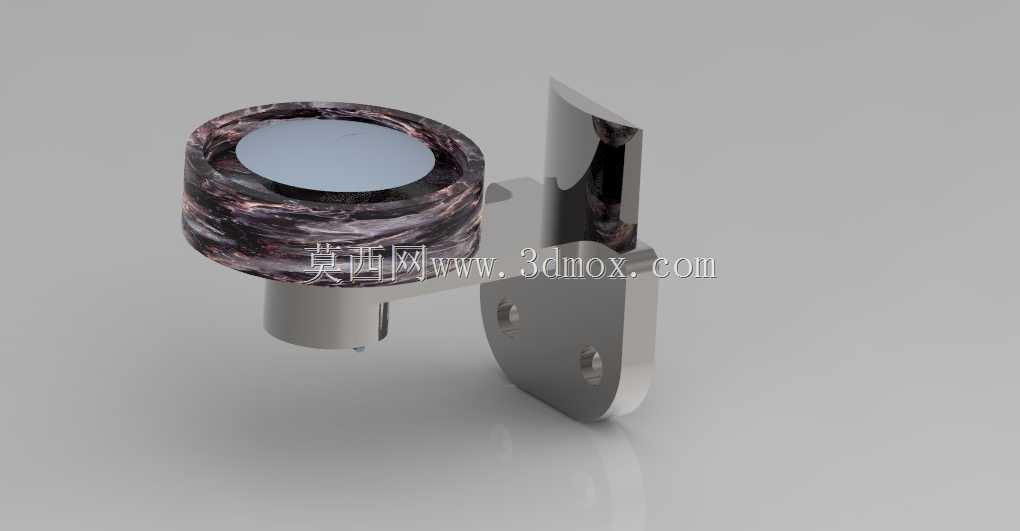

这款滑动门导槽总成，主要应用在商用平移门、工业设备防护滑移门、仓储隔断推拉门的导向限位场景，核心作用是约束滑移门的下部运动轨迹，避免门扇运行过程中出现摆幅过大、脱轨、运行卡滞的问题，相比传统外露式导向结构，这款带滚轮的导槽总成能将滑动摩擦转化为滚动摩擦，大幅降低门扇推拉的阻力，减少接触面的磨损量，延长整套门体的使用寿命。从结构设计来看，安装基座采用带两个沉头安装孔的L型折弯结构，安装面与墙面或者设备门框立面完全贴合，两个安装孔的孔距预留了足够的调节余量，现场安装时可以根据门扇的实际安装偏差做小范围的位置微调，不需要额外扩孔或者补加工安装位，降低现场施工的调整难度。基座延伸出的悬臂长度经过受力校核，刚好匹配常规40-50mm厚度的滑移门下部导向间隙，悬臂末端的滚轮安装座采用同轴度定位设计，滚轮外圈采用高耐磨的复合材质，表面做磨砂纹理处理，既保证和门扇导槽接触时有足够的摩擦力避免打滑，又不会因为硬接触刮伤门扇表面的喷塑或者烤漆涂层。滚轮的中心转轴采用过盈配合压装在安装座内，不需要额外加装紧固件，装配工序简单，转轴内部预留了自润滑轴承的安装位，长期运行不需要频繁加注润滑脂，维护成本更低。设计过程中重点考虑了安装边界的适配性，整个总成的突出安装面的厚度控制在合理范围，不会因为突出量过大绊到通行人员，也不会占用过多的门扇下部预留空间，适配市面上多数常规推拉门的下部安装尺寸。导向轮的直径选型匹配常规门扇导槽的槽宽，轮面的弧度和导槽的内槽弧度完全贴合，运行过程中不会出现点接触应力集中的问题，即使门扇存在少量的安装倾斜，也能通过轮面的自适应接触保证运行顺畅，不会出现硬卡的情况。整个结构没有多余的冗余设计，所有折弯处都做了圆角过渡处理，避免安装过程中划伤施工人员，外露的金属表面做了阳极氧化处理，在潮湿或者多粉尘的车间环境下也不会出现锈蚀掉漆的问题，适合工业场景长期使用。
