工业焊接方管桌架结构设计

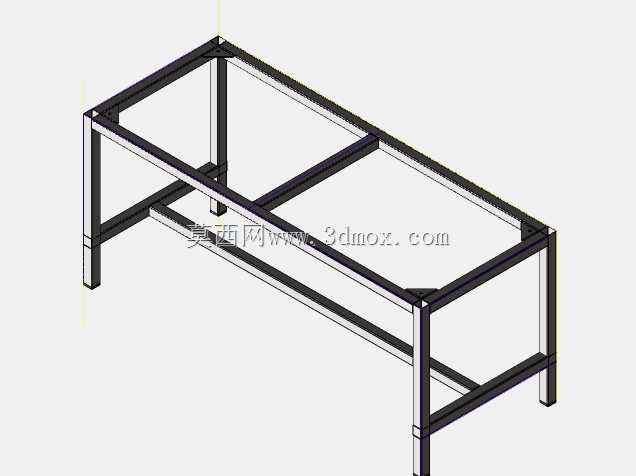

这款焊接式方管桌架，是车间工位、装配操作台、检测工作台常用的基础支撑结构，在五金加工、电子装配、实验室工位布置场景中应用广泛，核心作用是为台面提供稳定的刚性承载基础，避免作业过程中台面晃动影响操作精度。从结构设计逻辑来看，整体采用标准矩形方管作为主材，通过焊接拼接形成闭合框架，四条竖直支腿直接承接台面传递的竖向载荷，支腿与上下横框的连接节点做了满焊处理，能有效分散集中载荷，避免长期承重后节点出现开裂变形。框架中部增设的横向加强梁，是针对大跨度台面易出现中部下挠问题做的补强设计，当台面放置较重的工装夹具、加工工件时，中部加强梁可以将台面中部的载荷直接传递到两侧纵梁，再分散到四条支腿上，大幅提升整体框架的抗弯性能。支腿下端预留了可调脚轮或者固定脚垫的安装位，现场安装时可以根据使用场景选择配置：如果是固定工位，搭配橡胶防滑脚垫可以隔绝地面震动，同时调整水平度抵消地面不平整带来的框架歪斜；如果需要频繁调整工位布局，搭配带刹车的万向脚轮就能实现整体推移，换位后锁死脚轮即可保证作业稳定性。框架的上沿平面做了铣平处理，保证和台面贴合时没有间隙，避免台面安装后出现局部悬空，长期受力导致台面破损。框架的外形尺寸适配常规的1.2米到2米长度的工作台台面，宽度方向控制在0.6米到0.8米区间，符合人体工程学的作业伸手范围，支腿高度通常设置在0.75米到0.85米之间，匹配站立作业的舒适高度，不会因为过高导致操作抬臂疲劳，也不会因为过低需要长期弯腰作业。设计时特意将所有横框的连接位置做了内收处理，避免框架边缘突出磕碰到作业人员的腿部，所有焊接后的焊道都做了打磨处理，去除焊渣和尖锐毛刺，防止安装和使用过程中划伤人员或者刮破线缆。这种框架结构没有多余的复杂连接件，整体刚性远优于螺栓拼接的同类桌架，长期承受交变载荷也不会出现螺栓松动的问题，日常维护只需要定期检查焊道有没有开裂即可，维护成本极低，适合在高负载、高频次使用的工业场景中长期使用。
