单缸柴油发动机三维结构设计模型

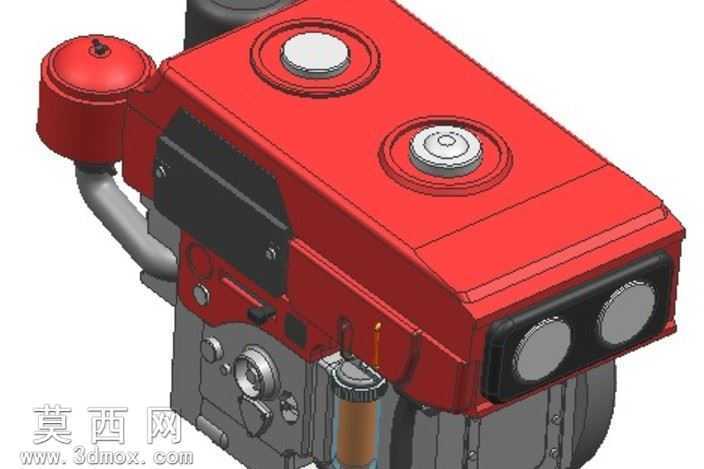

本模型为单缸柴油发动机的三维数字化设计成果，建模阶段依托NX平台完成全参数化构建，严格遵循单缸柴油机的真实结构比例与装配逻辑，对发动机各组成系统进行了精细化还原。外观层面，模型对发动机的主体覆盖件进行了写实化材质处理，顶部红色的机体罩壳采用哑光金属漆面材质，还原铸铁机体喷涂后的质感，表面的圆形加注口盖做了金属镀铬材质处理，边缘做了细微的倒角与磨损细节模拟，提升模型真实感；侧面的空滤总成采用红色漆面与灰色橡胶管路搭配，管路的弯曲弧度完全匹配实机的走管逻辑，接口处的卡箍结构也做了细节建模，还原装配状态。结构层面，模型完整还原了单缸柴油机的核心组成部分：前端的齿轮室盖区域做了分层结构设计，外露的调节螺栓、油尺部件都按照真实位置排布，油尺的透明观察段做了半透明材质处理，可模拟油液液位观察的效果；侧面的燃油滤清器采用金属壳体与透明沉淀杯组合结构，沉淀杯内做了模拟燃油的半透明橙色材质，还原实机的燃油过滤部件形态；前端的双圆形结构为散热通风口，做了格栅式内部结构建模，并非简单的贴图处理。建模过程中采用自底向上的装配设计思路，先完成单个零件的参数化建模，明确每个零件的配合公差与装配约束，再按照机体组、曲柄连杆机构、配气机构、燃油供给系统、润滑系统、冷却系统、进排气系统的装配逻辑完成总装，各部件之间不存在干涉问题，可用于装配工艺演示、结构教学等场景。渲染阶段采用工作室光照环境，对金属部件的反光、橡胶部件的漫反射、漆面的柔光反射都做了参数调整，让模型整体视觉效果贴近真实产品的展示效果，同时保留了结构的辨识度，方便观察各部件的位置关系与连接方式。模型对机体下部的油底壳结构也做了还原，灰色铸铁材质的油底壳表面做了细微的铸造纹理模拟，连接螺栓的排布完全符合单缸柴油机的真实设计，整体模型兼顾了外观展示性与结构准确性，可作为动力机械教学、柴油机结构认知、相关产品设计参考的数字化素材使用。
