带散热通风结构的钣金设备外壳

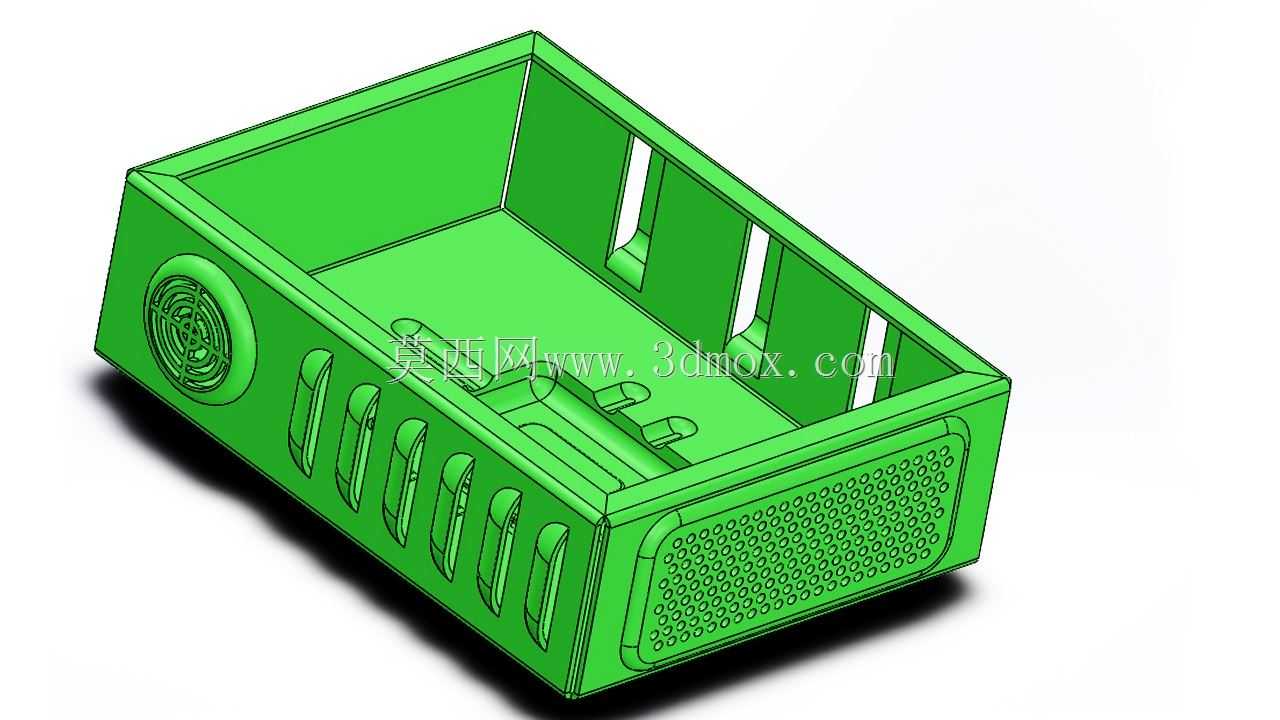

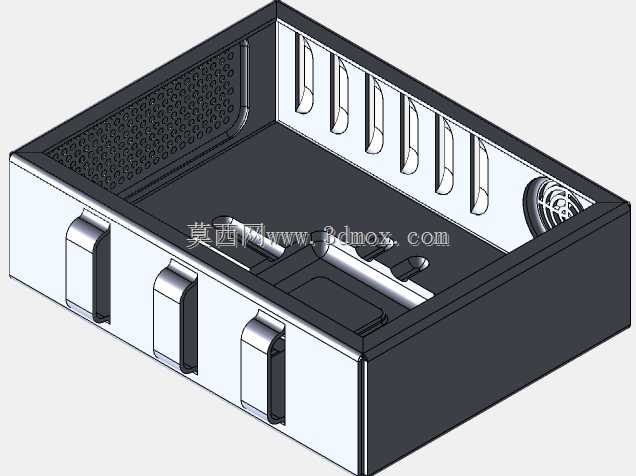

这类带多组通风结构的钣金壳体，多应用在小型工控终端、桌面型检测设备、嵌入式控制单元的外层防护场景，核心作用是为内部的电路板、功率模块、小型驱动板提供物理防护，同时兼顾内部发热元件的散热需求，避免设备长时间运行时热量堆积导致元器件性能衰减。从结构设计来看，壳体采用一体折弯成型的薄壁结构，侧壁预留的多组长条开槽，一方面是为内部插接式模块预留插拔操作空间，另一方面可以形成冷热空气的对流通道，配合端面的蜂窝状密集冲孔网，能在不降低壳体结构强度的前提下，最大化通风面积，冲孔区域的翻边处理还能避免锐边划伤装配人员，同时阻挡大尺寸异物进入壳体内部触碰带电元件。侧面的圆形带格栅开孔，是为小型轴流散热风扇预留的安装位，安装边界与常规40mm规格的直流风扇完全匹配，孔位周边预留的螺丝柱位直接与壳体一体冲压成型，不需要额外焊接固定座，减少了后续装配的加工工序。壳体内部的凸起卡位，是为内部安装的PCB板、电源模块预留的定位结构，装配时不需要额外打胶或者加装复杂固定件，直接将元器件顺着卡位推入即可完成初步定位，配合上下盖的卡扣结构就能实现快速拆装，方便后期设备的维护检修。设计这类壳体的时候，需要优先考虑板材的折弯系数，所有转角位置都预留了足够的折弯避让间隙，避免折弯时出现板材开裂或者尺寸超差的问题，壳体的边缘全部做了压边处理，既提升了壳体整体的刚性，避免薄壁钣金出现受力变形的情况，也能消除板材裁切后的锐边，提升装配过程的安全性。壳体的整体尺寸适配桌面放置的使用场景，底部预留的防滑垫安装位，可以让设备放置在工作台面时避免滑动，同时抬升壳体底部与台面的间隙，让底部也能形成辅助通风的通道，进一步提升整体散热效率。这类钣金外壳的结构设计，在满足防护、散热、装配需求的前提下，尽可能减少了额外的加工工序，能有效降低批量生产时的加工成本，同时统一的壁厚设计也适配常规的钣金冲压、折弯加工工艺，不需要定制特殊的加工刀具，普通的钣金加工车间就能完成全工序生产。
