单扶手平板手推车三维设计模型

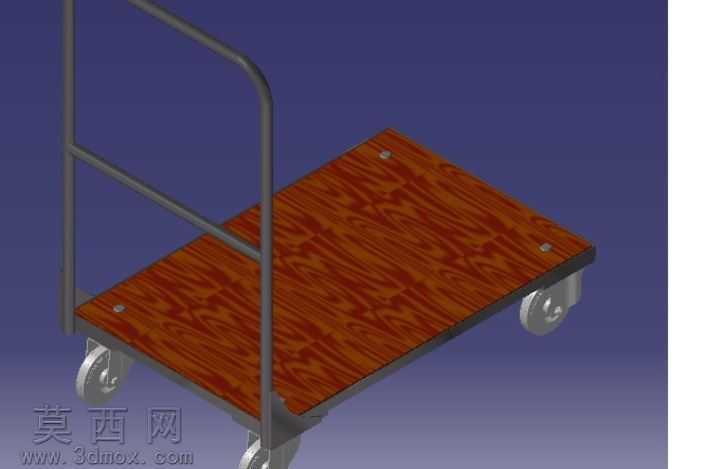

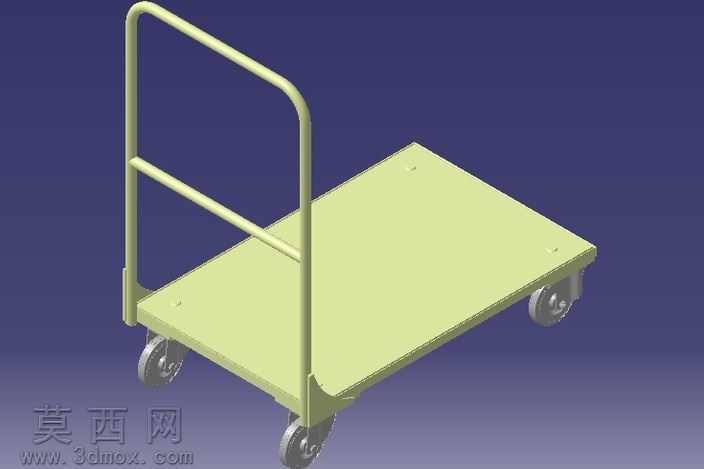

本模型为单扶手平板手推车的三维数字化设计成果，采用Catia v5软件完成全参数化建模，整体建模逻辑遵循实际产品的生产装配逻辑，将整车拆分为承载平板、扶手架、脚轮、连接紧固件四大独立模块进行分步构建，各模块间保留完整的装配约束关系，可直接用于后续的工程图导出、结构受力仿真或生产开模参考。建模过程中，承载平板采用薄壁实体特征构建，表面预留了脚轮安装的定位沉孔与扶手连接的安装位，平板边缘做了符合工业安全规范的圆角过渡处理，避免尖锐棱角带来的使用安全隐患，平板厚度参数按照常规手动搬运车的承重标准设定，可适配500kg以内的常规物料搬运需求。扶手架采用圆管扫掠特征完成建模，整体为一体化弯折成型的U型结构，中部增设横向加强横杆，既提升扶手的结构抗扭强度，也可作为临时的小件物品挂放点位，扶手与平板的连接位置做了加强筋结构设计，通过三角加强结构分散推拉过程中的应力集中，避免长期使用出现连接部位开裂变形的问题。脚轮部分采用标准件参数化建模，包含轮架、轮轴、滚轮、轴承四个子部件，滚轮采用耐磨橡胶材质模拟，轮架为镀锌金属材质，四个脚轮中两个为定向轮、两个为万向带刹结构，符合常规平板手推车的转向与停靠使用需求，轮体与轮架间保留了转动自由度约束，可在装配环境下模拟车轮转动、整车推行的动态效果。材质渲染阶段，承载平板与扶手架均采用淡黄绿色金属烤漆材质，还原工业级搬运车辆的常规漆面效果，脚轮轮架赋予镀锌金属哑光材质，滚轮赋予黑色橡胶磨砂材质，整体渲染效果贴近真实产品的视觉质感，各部件间的装配间隙严格按照实际生产公差设定，无干涉穿模问题。整体设计思路围绕实用型手动搬运工具展开，结构简洁可靠，无冗余设计，既满足车间、仓库、商超等场景的短距离物料搬运需求，也可作为物流设备类设计的参考案例，模型包含通用中间格式文件，可适配多数三维软件打开编辑。
