适配iPhone5的彩色橡胶手机保护壳设计

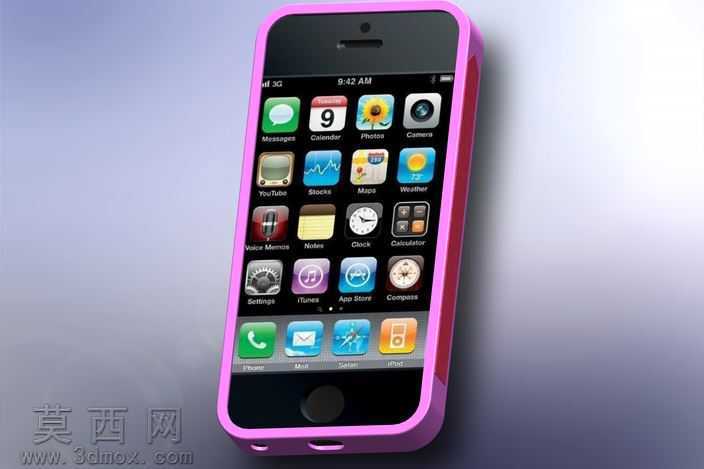

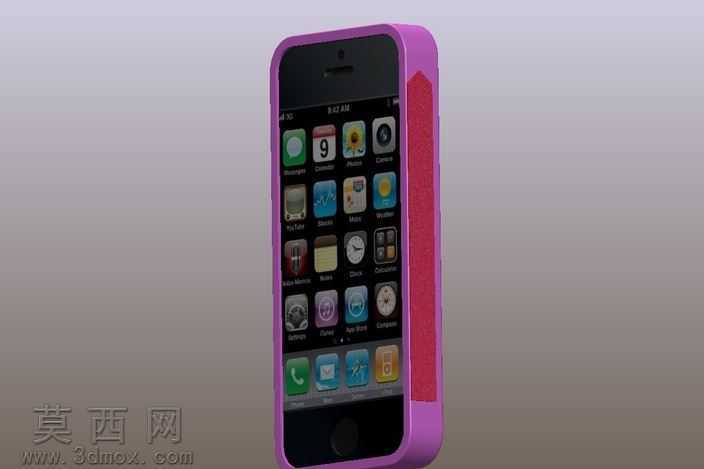

本作品为适配iPhone5机型的橡胶手机保护壳三维设计，建模阶段首先基于iPhone5官方公开的机身精准尺寸参数，先完成机身外轮廓的基准曲面搭建，严格对齐机身侧边按键、底部接口、顶部听筒及前置摄像头的对应开孔位置，确保保护壳装配后不会出现按键遮挡、接口错位的问题。建模过程中针对橡胶材质的特性做了结构优化，壳身边缘做了高出手机屏幕0.8mm的微凸防撞唇边设计，能够在手机屏幕朝下放置或者发生正面跌落时，避免屏幕直接接触接触面产生刮擦或碎裂；壳身内侧预留了0.15mm的装配间隙，既保证保护壳可以顺畅套入机身，又不会出现装配后松动晃荡的问题，侧边对应音量键、电源键的位置做了一体化的橡胶按键凸起，无需单独拆分按键零件，既简化了生产装配流程，又能保证按键按压的反馈手感。材质设置上选用了哑光软质橡胶材质，调整了材质的粗糙度参数模拟真实橡胶的细腻磨砂触感，同时添加了轻微的半透明质感参数还原彩色橡胶壳的视觉效果，渲染阶段采用柔和的侧上方打光，突出橡胶材质的柔和质感与壳身边缘的圆润弧度，同时清晰展示壳身与手机装配后的贴合效果。设计思路上兼顾了防护性与外观表现，双色撞色的边框设计在提升外观辨识度的同时，不同色彩的橡胶区域在边角位置做了加厚处理，进一步强化边角位置的抗冲击能力，因为手机跌落时边角是最容易发生碰撞的受力位置，加厚的橡胶层可以更好地吸收碰撞产生的冲击力，降低机身受冲击损坏的概率。整体模型结构完整，曲面过渡顺滑无破面，所有开孔位置精准对齐机身对应结构，既可以作为数码配件设计的参考案例，也可直接用于后续的橡胶注塑生产开模参考，模型还原了橡胶手机壳的典型结构特征，包括边缘的圆角处理、内侧的微凸防滑筋设计、开孔位置的边缘倒角处理，避免生产时出现锐边刮手的问题，充分考虑了实际使用中的握持手感与装配便利性。
