不锈钢栏板组合式人行通道大门

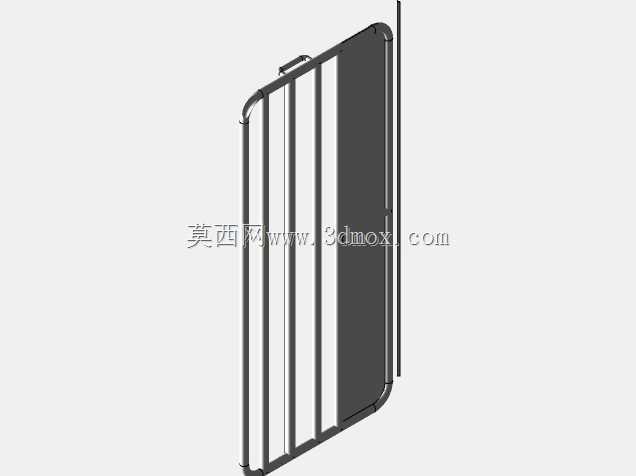

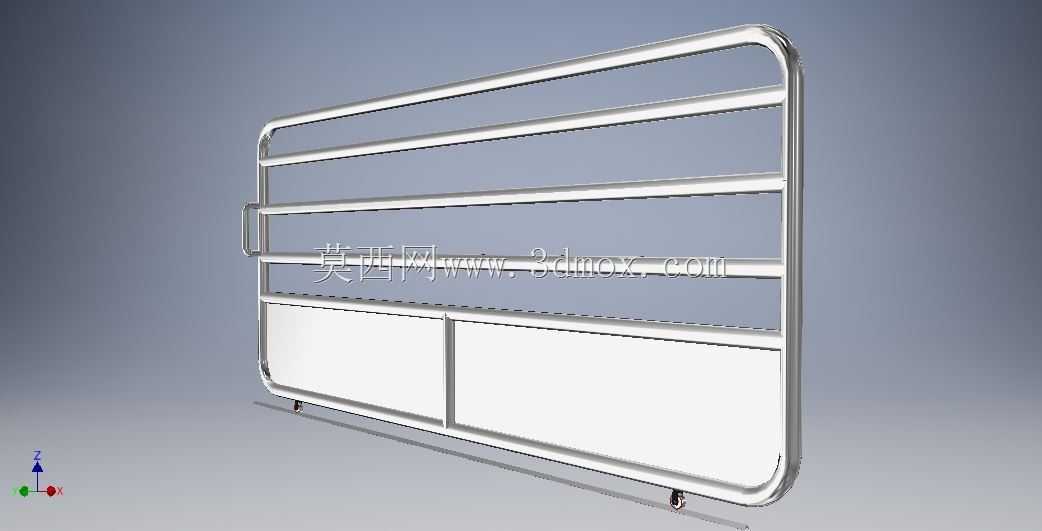

这款栏板式通道大门主要应用于厂区人行出入口、园区侧门、畜牧养殖分区通道、公共区域临时隔断等场景，日常承担人员通行管控、区域边界分隔的作用，相比全封闭门扇，通透式结构不会遮挡视线，便于安保人员观察门后区域状况，也能减少大风天气下的风阻载荷，降低门扇框架的受力变形风险。从结构设计来看，门扇采用圆管弯框成型工艺，外框为整根圆管弯折出圆角过渡，不存在直角拼焊的应力集中点，长期开关碰撞也不容易出现焊道开裂的问题；门扇上半部分为等间距排布的横向圆管横杆，横杆与外框采用满焊后打磨抛光的处理，既保证连接强度，也避免焊渣残留造成的毛刺刮蹭过往人员；下半部分设置两块整面的实心栏板，栏板边缘做折边处理嵌入框架槽位后焊接固定，能够遮挡下半部分视线，避免小型物品从门底间隙滚落，也能阻挡小型动物随意钻过。设计过程中优先考虑了安装适配性，门扇侧边预留了合页安装的基准面，合页孔位按照常规通道门的安装间距做了预定位，现场安装时不需要重新划线打孔，直接匹配预埋的门柱合页座即可完成装配；门扇底部预留了脚轮安装位，当门扇宽度超过1.2米时，可以加装万向支撑脚轮，分担门扇自重对合页的径向载荷，避免长期使用后门扇下垂刮蹭地面。门扇整体的外形尺寸适配常规1.5-2米宽的通道开口，安装时需要保证门柱的垂直度偏差不超过2mm/米，否则会出现开关卡滞的问题；门扇与门柱之间预留5mm的转动间隙，与地面预留10-15mm的通行间隙，既保证开关顺畅，也不会留下过大的缝隙。从建模细节来看，所有圆管的相贯线都做了精准处理，焊接位置预留了合理的焊道余量，栏板的折边角度与框架贴合度完全匹配实际加工工艺，不存在无法落地的理想化结构，不管是用于结构方案演示，还是加工前的工艺校核，都能直接复用模型的参数基准，不需要重新做结构修正。
